工业厂房钢结构支撑框架三维结构

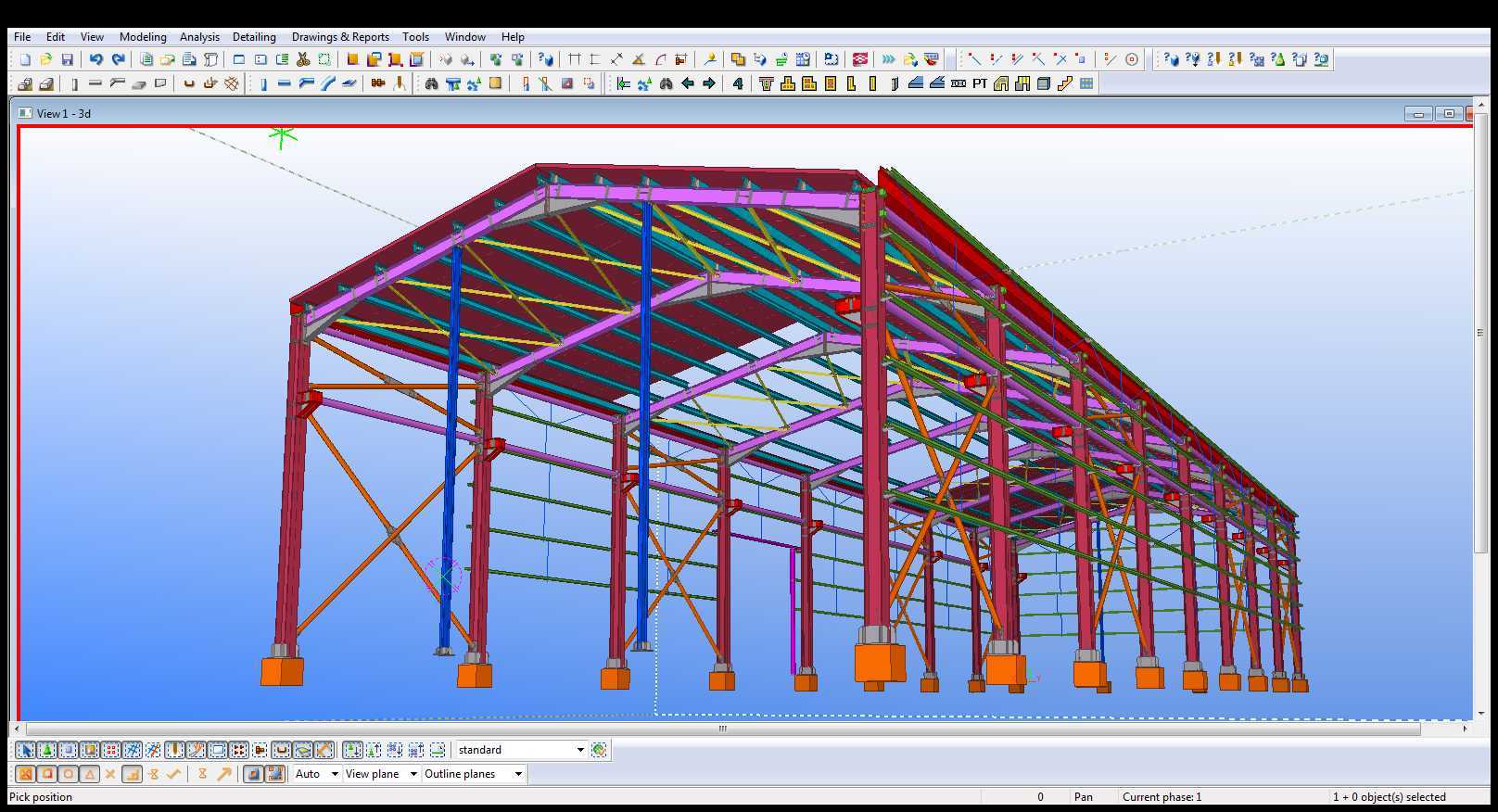

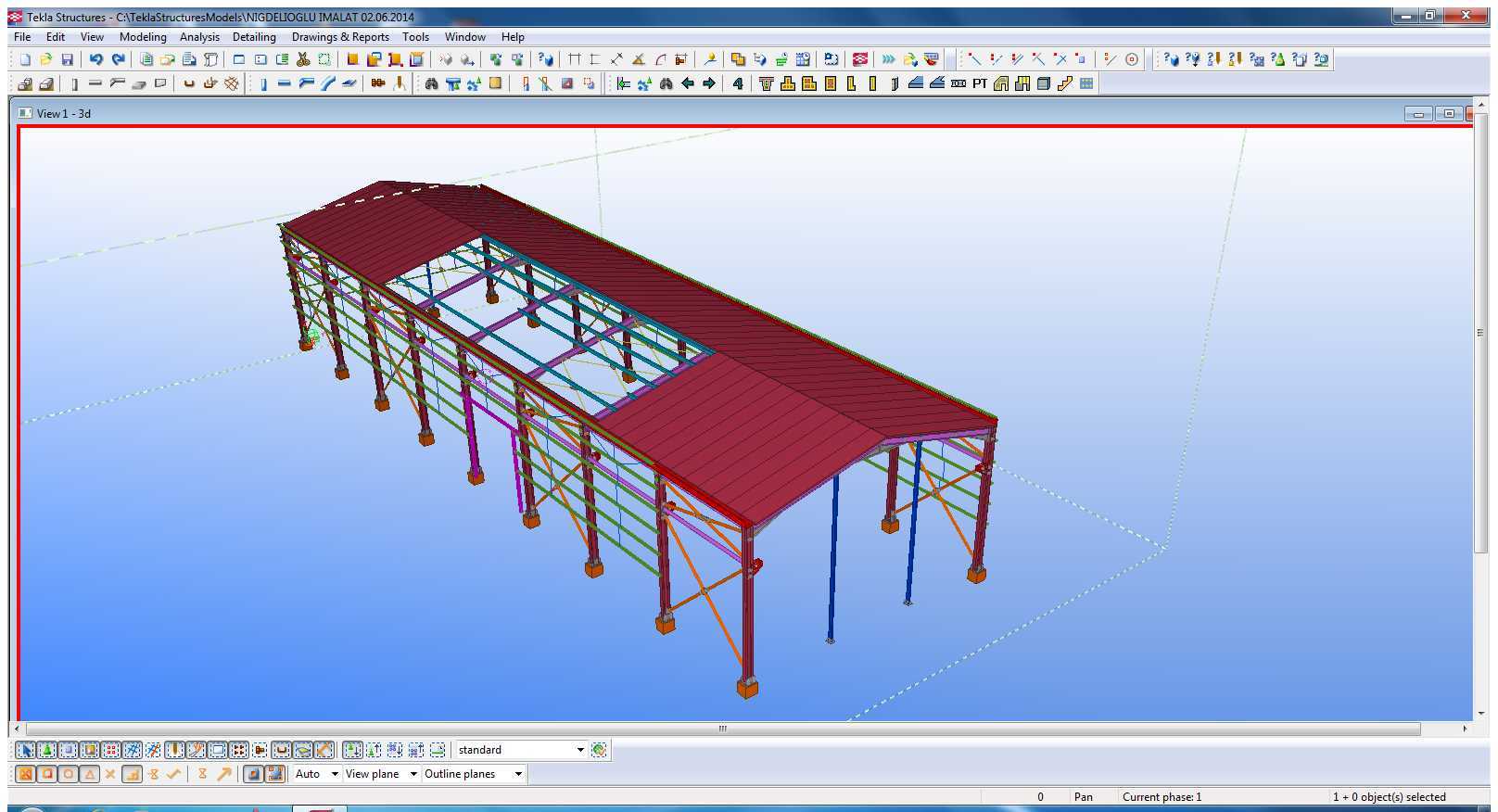

　　这套钢结构框架主要面向大跨度工业厂房的主体承重场景，日常生产中可承载屋面围护结构、悬挂管线、轻型起重设备的动静态载荷，同时抵御常规风载、雪载等外部环境作用力，是单层工业生产车间核心的受力承载单元。从结构组成来看，竖向承重构件采用H型钢立柱，柱脚通过预埋锚栓与混凝土基础承台固定，每根立柱底部设置的方形橙色块为柱脚调平垫块，安装时可通过垫块微调立柱垂直度，抵消基础施工的平面度误差，保证竖向构件的受力轴线与设计基准完全重合。横向与纵向的水平受力构件分为多层布置，最上层红色构件为屋面主梁，直接承接屋面檩条与屋面板的载荷，通过高强螺栓与立柱顶端的连接板固定，主梁与立柱连接节点处增设的三角形加劲肋，可分散节点处的应力集中，

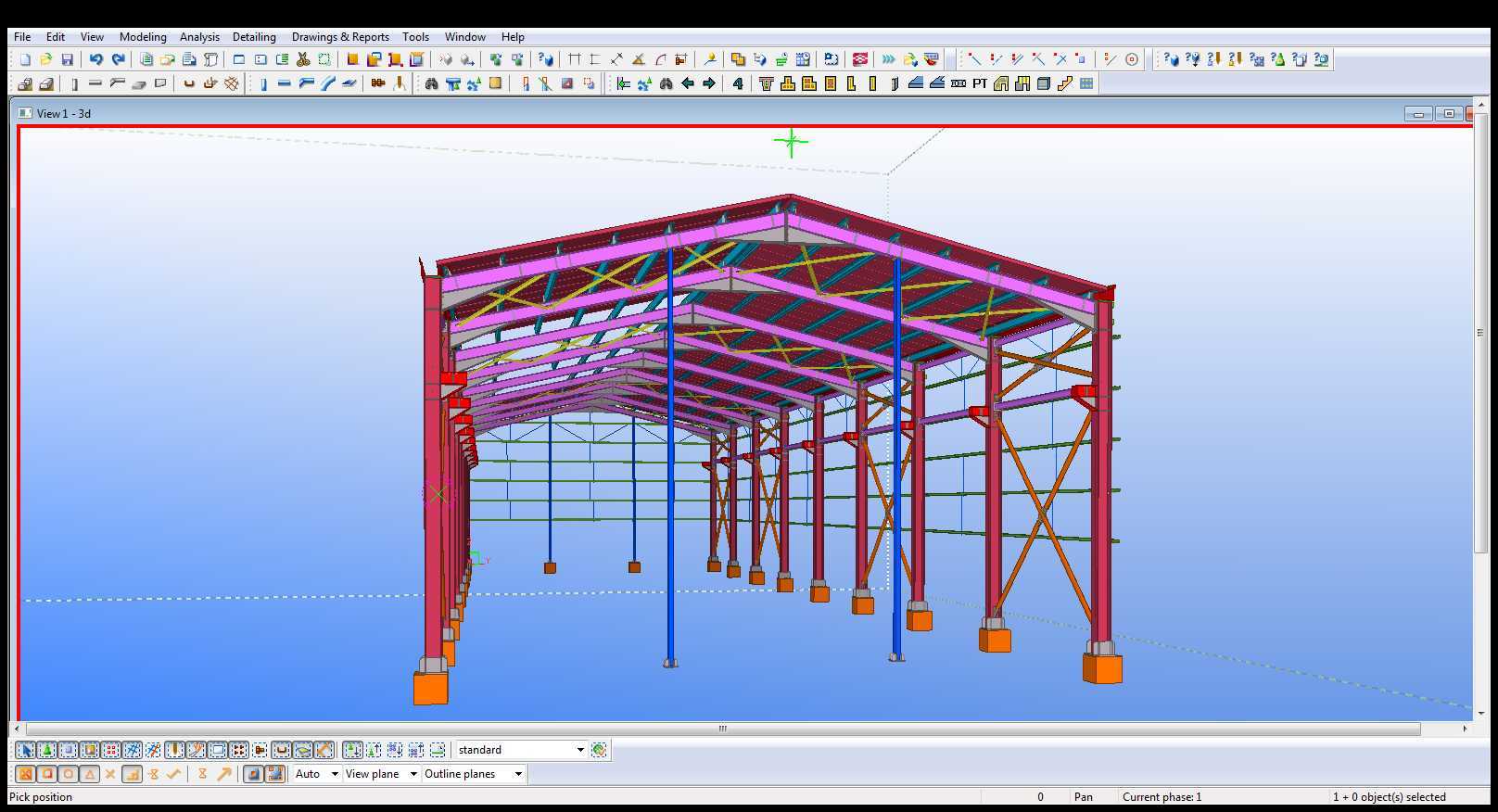

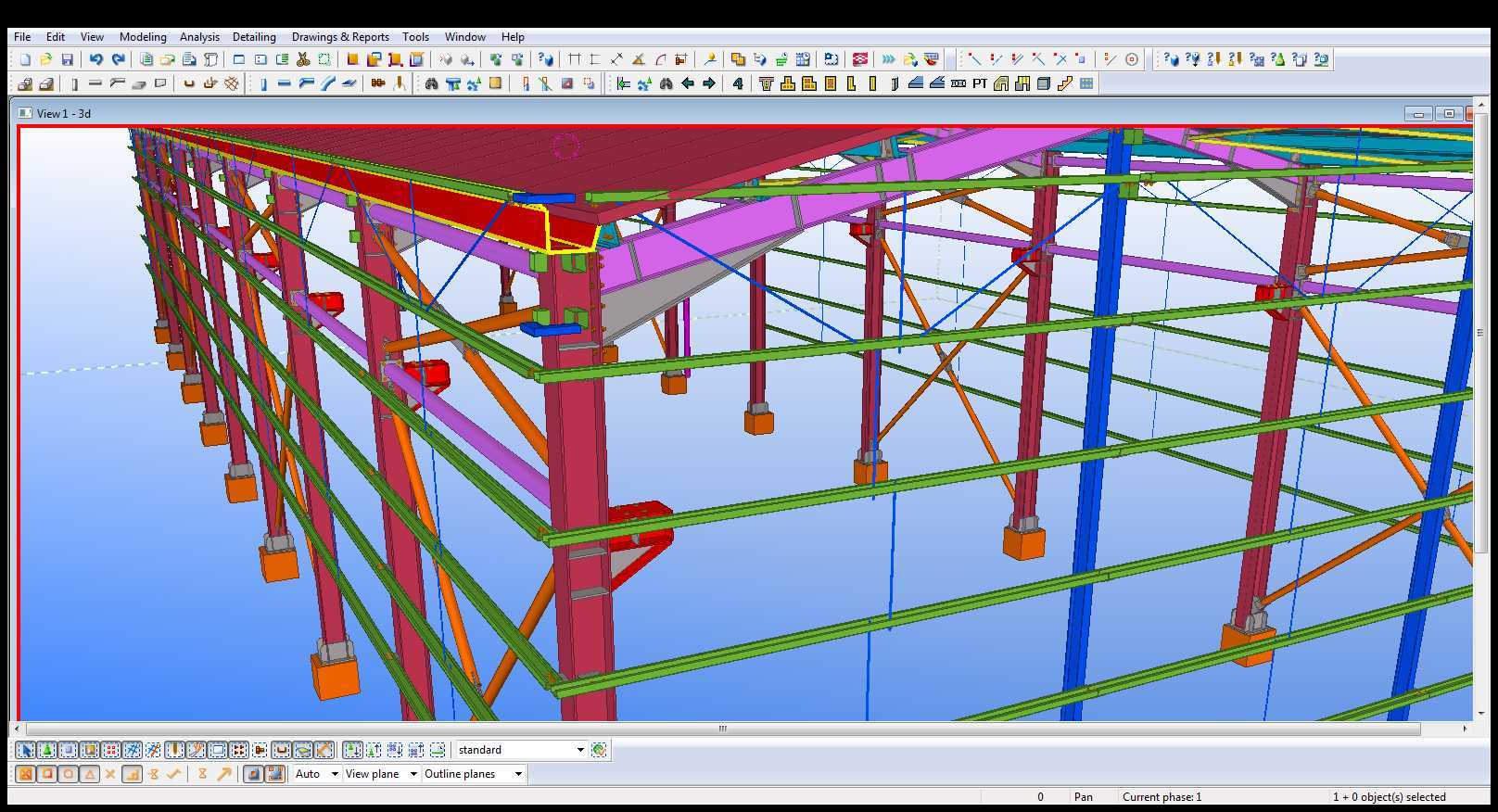

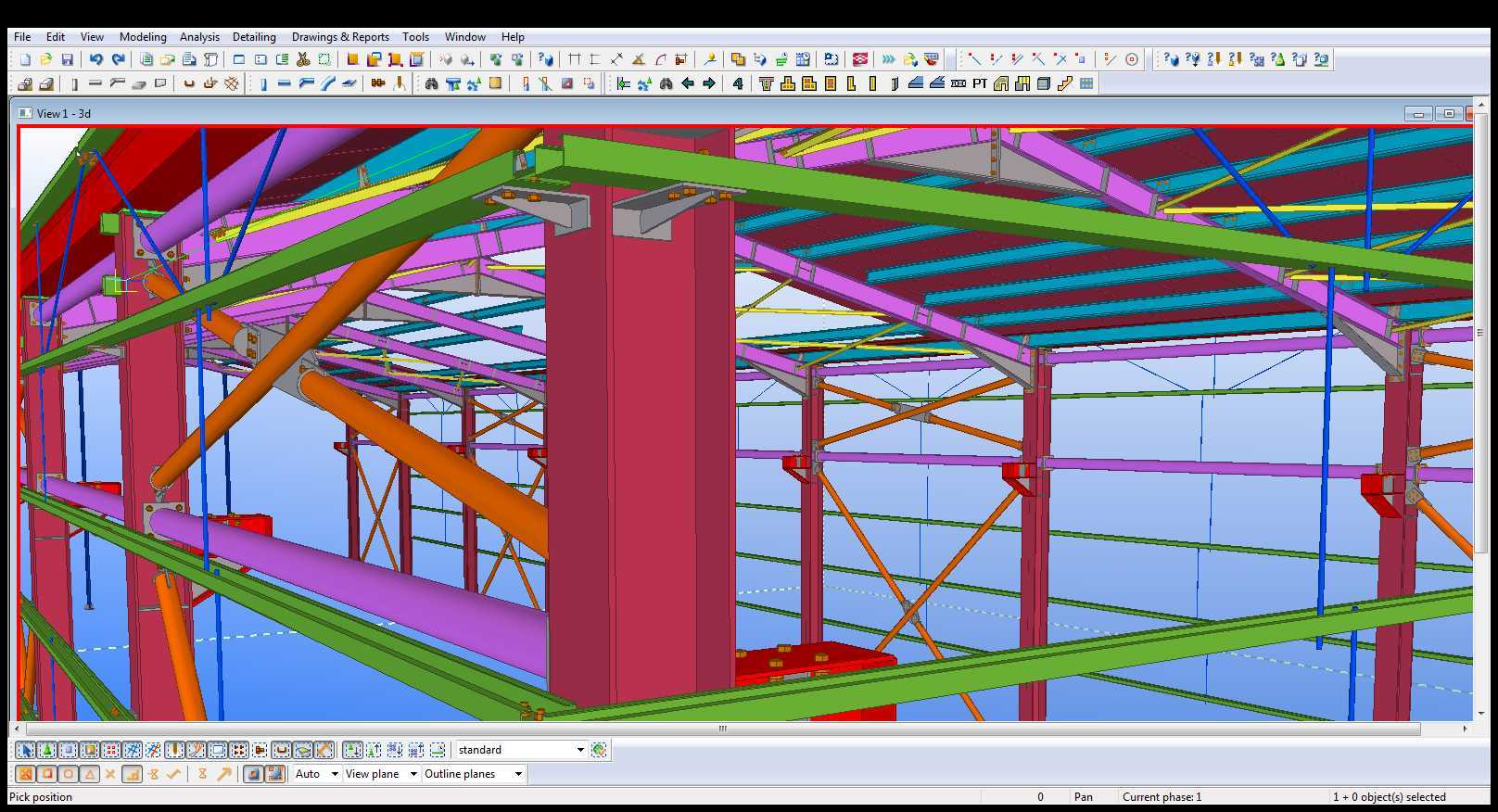

　　避免大载荷下节点焊缝出现撕裂风险。紫色构件为屋面斜向支撑，布置在相邻两榀框架之间，形成水平方向的桁架受力体系，可将屋面受到的水平风载、地震作用传递到竖向抗侧构件，提升整体结构的抗扭刚度，避免厂房在侧向力作用下出现整体倾斜。绿色水平构件为分层设置的系杆，沿厂房纵向通长布置，将所有竖向立柱串联为整体，保证单根立柱的平面外稳定性，避免立柱在纵向载荷作用下出现失稳弯曲，系杆与立柱的连接采用抱箍式节点，无需在立柱腹板额外开孔，减少对主构件截面强度的削弱。橙色斜向构件为柱间支撑，沿厂房纵向间隔布置在特定柱距之间，是结构纵向抗侧力的核心构件，可将纵向水平载荷直接传递到基础，同时配合水平系杆形成完整的纵向受力体系，保证厂房纵向的整体刚度。

　　蓝色构件为局部加强立柱，布置在厂房门洞、设备吊装口等大跨度开口位置，这类位置由于缺少横向构件的约束，需要加大立柱截面来提升局部承载能力，抵消开口带来的刚度削弱。设计过程中首先根据厂房的跨度、柱距、屋面载荷等级确定各构件的截面规格，立柱与主梁的截面高度按照跨度的1/20-1/30取值，保证构件的挠度控制在规范允许范围内；节点设计优先采用螺栓连接替代现场焊接，降低现场施工的难度，提升安装效率，所有连接螺栓的规格、数量均按照节点最大受力值计算确定，保证节点承载力不低于构件本身的承载力，实现“强节点弱构件”的设计原则。安装边界方面，柱脚基础的预埋锚栓露出基础顶面的长度需满足螺母紧固、调平垫块放置的空间要求，

　　相邻立柱的安装间距误差需控制在规范允许范围内，避免后续系杆、支撑构件无法对位安装；屋面主梁安装时需按照设计要求预留起拱量，抵消主梁承载后的下挠变形，保证屋面排水坡度符合设计要求。各层水平系杆的安装标高需与立柱上的连接孔位完全对齐，避免构件安装后出现附加内应力；柱间支撑安装时需在主体结构整体校正完成后再进行最终紧固，避免结构安装误差导致支撑构件出现过紧或过松的情况，保证支撑能够正常发挥抗侧作用。这套结构的所有构件均采用模块化拆分设计，每根构件的长度、连接孔位均按照标准化模数设计，可在工厂完成预制加工后运输到现场直接组装，大幅缩短现场施工周期，同时构件的通用性较强，可根据厂房的实际长度、跨度需求灵活调整构件数量，适配不同规模的工业厂房建设需求。在日常使用场景中，框架下方可预留充足的无柱空间，满足生产设备布置、物料转运、人员通行的空间需求，框架构件上可预留管线支架的安装孔位，方便后续敷设水电、通风、工艺管线，无需额外在主构件上动火开孔，避免对结构承载力造成损伤。
