小型农用锤片式粉碎处理设备结构

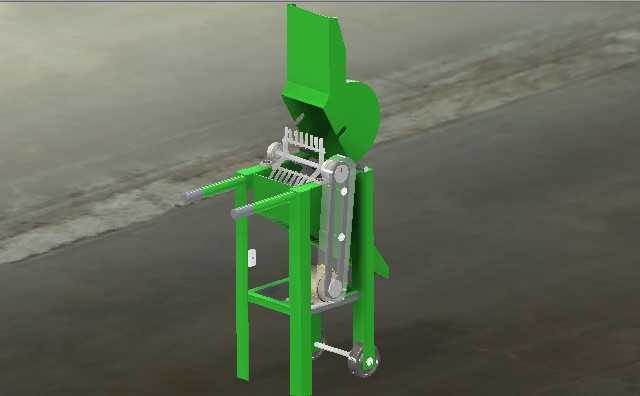

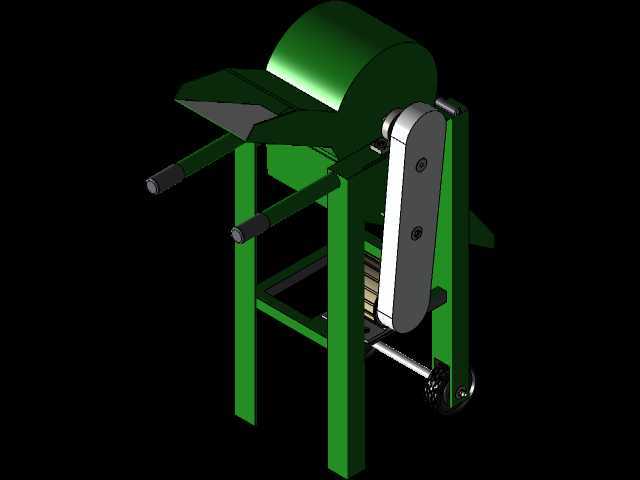

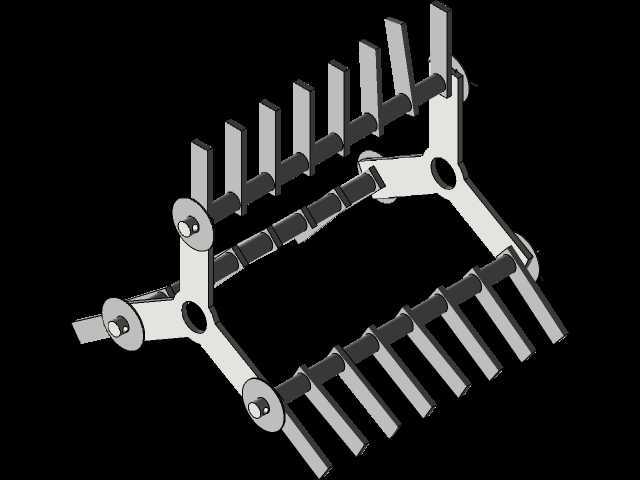

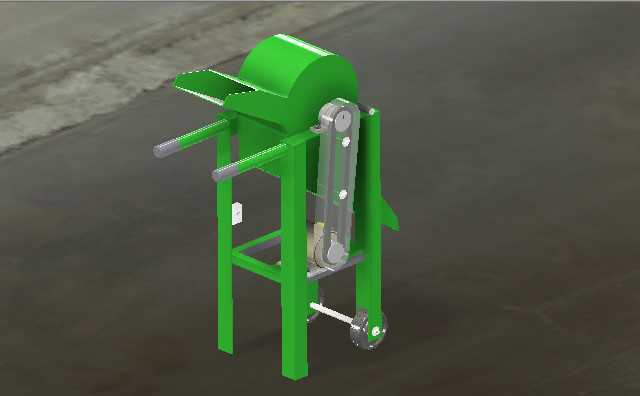

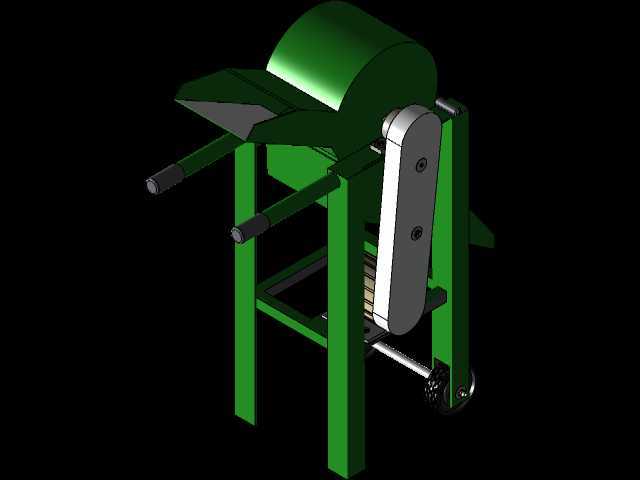

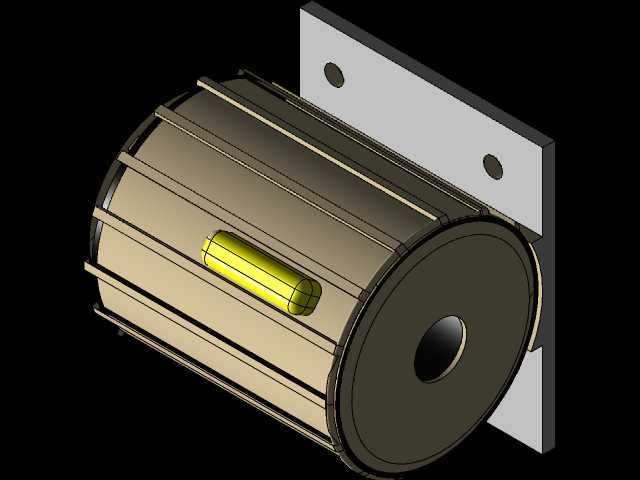

　　这款锤片式粉碎设备的三维结构，主要面向散户农户、小型养殖场地的物料粉碎作业场景，日常可覆盖干鲜秸秆、谷物饲料、小块根茎类农副产物的粉碎加工需求，适配乡村小规模种植养殖结合的生产模式，无需复杂的厂房配套即可落地使用。从结构设计逻辑来看，整体采用立式开式进料布局，进料口设置在设备上部侧方，搭配倾斜导料槽，作业时物料可依靠自重滑入粉碎腔，无需额外配置强制喂料机构，简化结构的同时降低了设备制造成本与故障点，针对散户使用场景下维护能力有限的特点做了适配。设备的核心做功部件为锤片转子组件，布置在上方圆柱形粉碎腔内部，转子通过带传动结构与下部动力输入轴连接，带传动结构外侧设置全封闭防护壳体，避免作业过程中杂物卷入传动副，

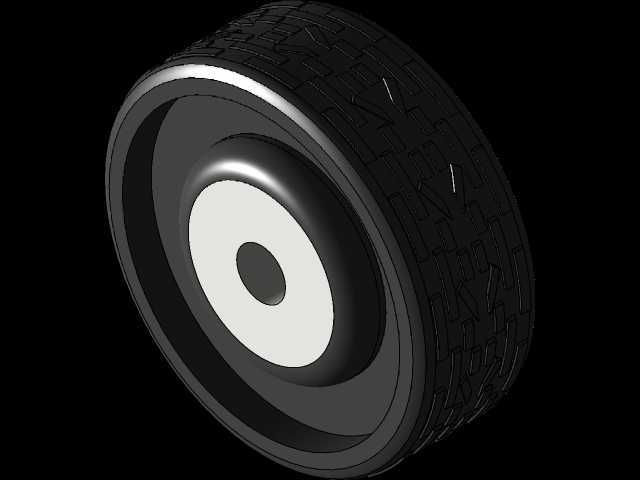

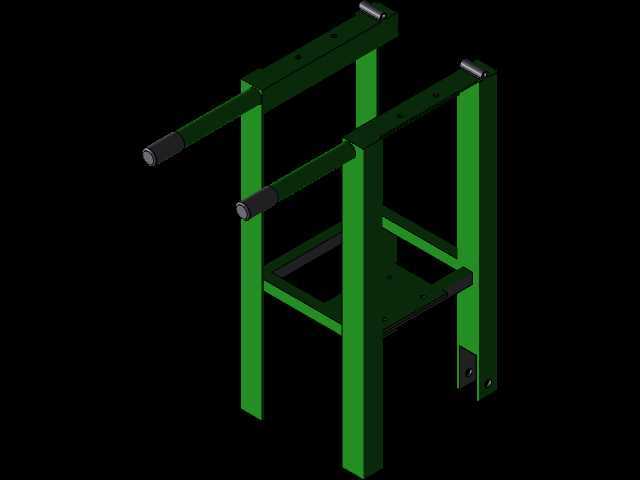

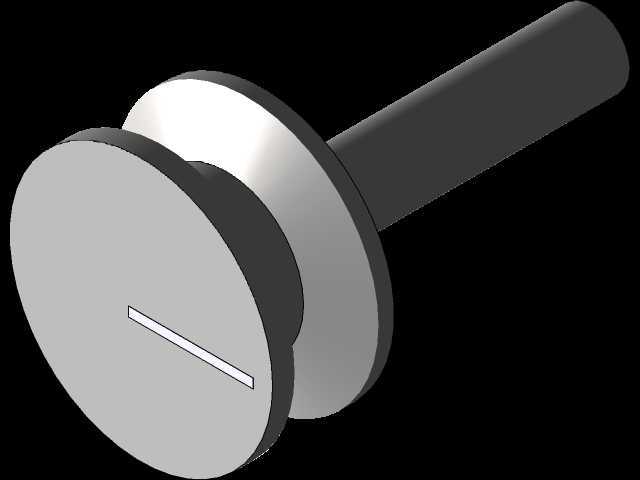

　　同时防止传动部件外露引发的操作安全隐患，传动比的匹配兼顾了锤片末端线速度的粉碎需求与动力输入的扭矩适配，可适配常规的单相农用电机作为动力源，无需专用工业供电即可驱动。机架部分采用方管焊接式框架结构，四根竖直支腿作为主要承载构件，下部设置横向连接方管形成稳定的矩形支撑框架，既保证了整机作业时的结构刚度，避免锤片高速运转带来的机架共振问题，也控制了整体整机重量，方便单人短距离移位。支腿底部一侧设置两个定向脚轮，另一侧为固定支撑脚，移位时只需抬起无轮侧的扶手即可推动设备转移，适配农户在不同作业点位、不同棚舍之间转场使用的需求，无需额外吊装搬运设备。进料导料槽两侧延伸出横向扶手，扶手端部套有防滑握套，既可以作为设备移位时的施力点位，

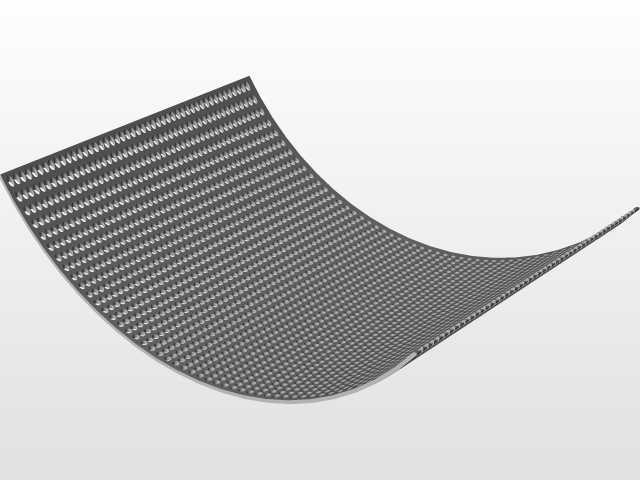

　　也可在作业时作为操作人员的辅助扶持点位，方便喂料时调整物料送入的角度与速度，避免整捆长物料直接送入引发的卡料问题。粉碎腔下部设置倾斜出料导板，粉碎完成的物料达到筛网孔径要求后，会顺着导板从侧方出料口排出，可直接对接收集袋或者小型集料容器，无需额外配置出料输送机构，进一步压缩了设备的整体占地尺寸。从安装边界来看，整机占地尺寸控制在1.2米长、0.6米宽、1.3米高的范围内，无需做专门的设备基础硬化，放置在平整的硬化地面甚至夯实的泥土地面即可正常作业，支腿底部可根据场地情况加装减震垫，进一步降低作业时的振动与噪音。设计过程中针对日常维护的便利性做了多处考量，粉碎腔的侧盖采用快拆式螺栓固定，需要更换锤片或者清理筛网时，

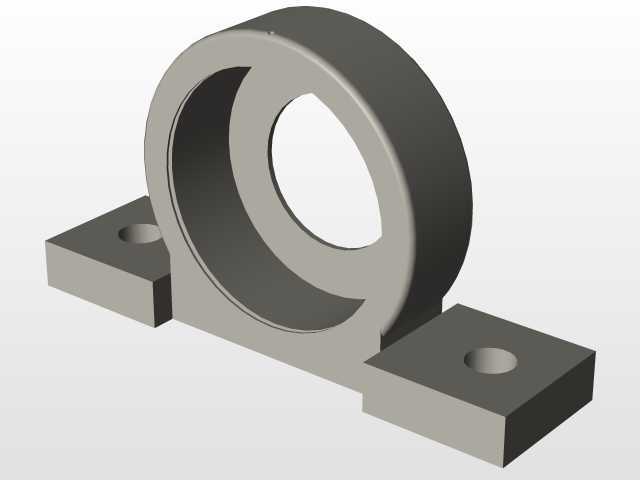

　　无需拆解整体机架即可打开腔体检修；带传动的防护壳采用分体式结构，更换三角带时只需拆下半侧护壳即可操作，日常检查皮带张紧度也无需大面积拆解构件。设备的润滑点位全部设置在易触及的位置，转子轴承、传动轮轴承的注油嘴都外露在机架外侧，日常保养时无需探入设备内部即可完成注油操作，适配非专业维修人员的日常维护需求。针对作业过程中的防尘需求，进料口与出料口都预留了简单的防尘帘安装位，用户可根据作业物料的粉尘情况自行加装橡胶防尘帘，减少作业时的粉尘扩散，改善作业点位的操作环境。整体结构没有采用复杂的异形构件，绝大多数零件都是常规型材、标准件加工而成，配件获取难度低，乡村级的农机维修网点即可完成常规故障的维修与配件更换，不会出现专用配件难以采购导致设备长期闲置的问题。
