单筒式螺旋弹簧液压减震器结构设计

　　这款单筒螺旋弹簧减震结构，是行走类设备悬挂系统里的核心缓冲阻尼部件，日常在两轮代步车、轻型越野摩托、小型非道路代步装备的前后悬挂点位都能见到同结构产品的应用，核心作用是抵消路面起伏传递到车架的冲击动能，避免刚性冲击造成车架结构疲劳、驾乘人员体感颠簸，同时保证车轮与接触面的有效贴合，提升行进过程中的抓地稳定性。

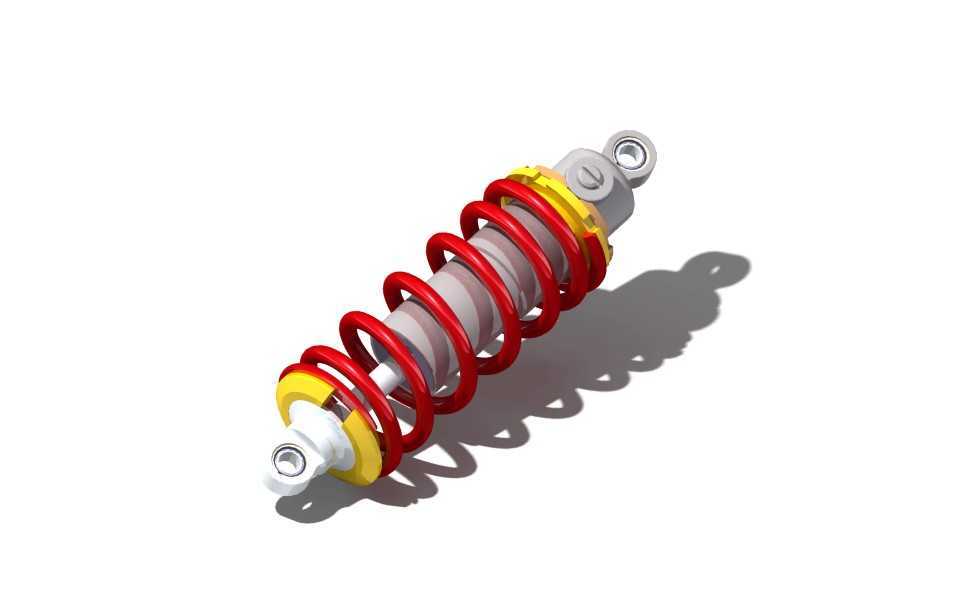

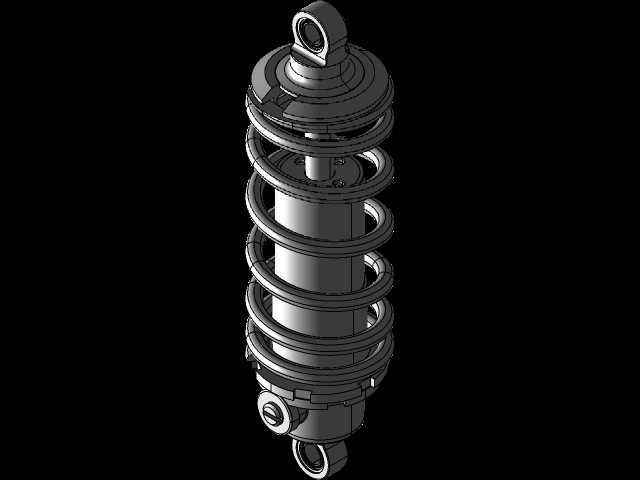

　　从结构设计逻辑来看，整体采用同轴布局思路，中间的阻尼筒作为核心承载基体，上下两端的吊耳式安装接头采用橡胶衬套内嵌设计，安装时可以适配小角度的安装偏差，同时过滤高频微幅振动，避免金属硬连接造成的异响与应力集中。外覆的螺旋弹簧采用等节距圆柱螺旋设计，弹簧丝径、中径、有效圈数的匹配经过刚度校核，静态下可以支撑对应簧载质量，动态冲击时能存储、释放冲击能量，配合阻尼筒内部的液压阻尼孔结构，把弹簧往复运动的动能转化为油液热能散出，避免出现弹簧反复弹跳的余振问题。弹簧上下两端的黄色限位挡圈采用高强度工程尼龙材质，一方面限制弹簧的最大压缩行程，避免弹簧并圈造成刚性冲击，另一方面对弹簧径向位移做约束，避免设备大角度倾斜时弹簧出现偏磨、脱出的问题。上端的调节环结构可以通过旋转调整弹簧预压量，适配不同负载下的车身高度与初始刚度需求，满足不同载重场景的使用要求。

　　从安装边界来看，上下安装吊耳的同轴度公差控制在0.1mm以内，安装孔位采用通用的圆柱销配合尺寸，适配多数轻型行走设备的悬挂安装点位，整体最大外径控制在弹簧外径加5mm安全间隙范围内，安装时需要预留至少10mm的径向活动空间，避免压缩过程中弹簧与周边车架、护板部件发生干涉。工作行程范围内，阻尼筒的活塞杆表面做了硬铬镀层处理，粗糙度达到Ra0.8以下，配合防尘封结构可以阻挡泥沙、灰尘进入筒身内部，延长密封件的使用寿命，避免油液渗漏造成阻尼失效。

　　实际选型匹配过程中，需要结合簧载质量、常用行进路面的冲击幅值、预期的阻尼系数做匹配，弹簧刚度选值过大会造成缓冲效果差，颠簸感强烈，刚度过小则会容易出现触底、支撑不足的问题，阻尼系数的匹配需要和弹簧刚度做对应，拉压阻尼力的比值通常设置在1:1.2左右，保证压缩过程柔和、回弹过程可控，避免出现抛跳感。建模过程中对弹簧的并圈行程、阻尼筒的最大拉伸长度都做了运动干涉校验，全行程范围内各部件无运动卡滞，弹簧的压并应力、活塞杆的屈曲强度都满足常规工况下的使用要求，可直接用于同类产品的结构参考、悬挂系统匹配选型的三维装配校核。
