折弯式带安装孔L型金属连接支架

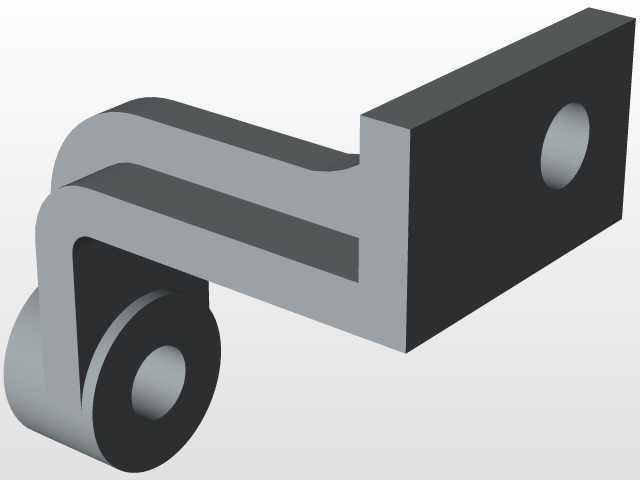

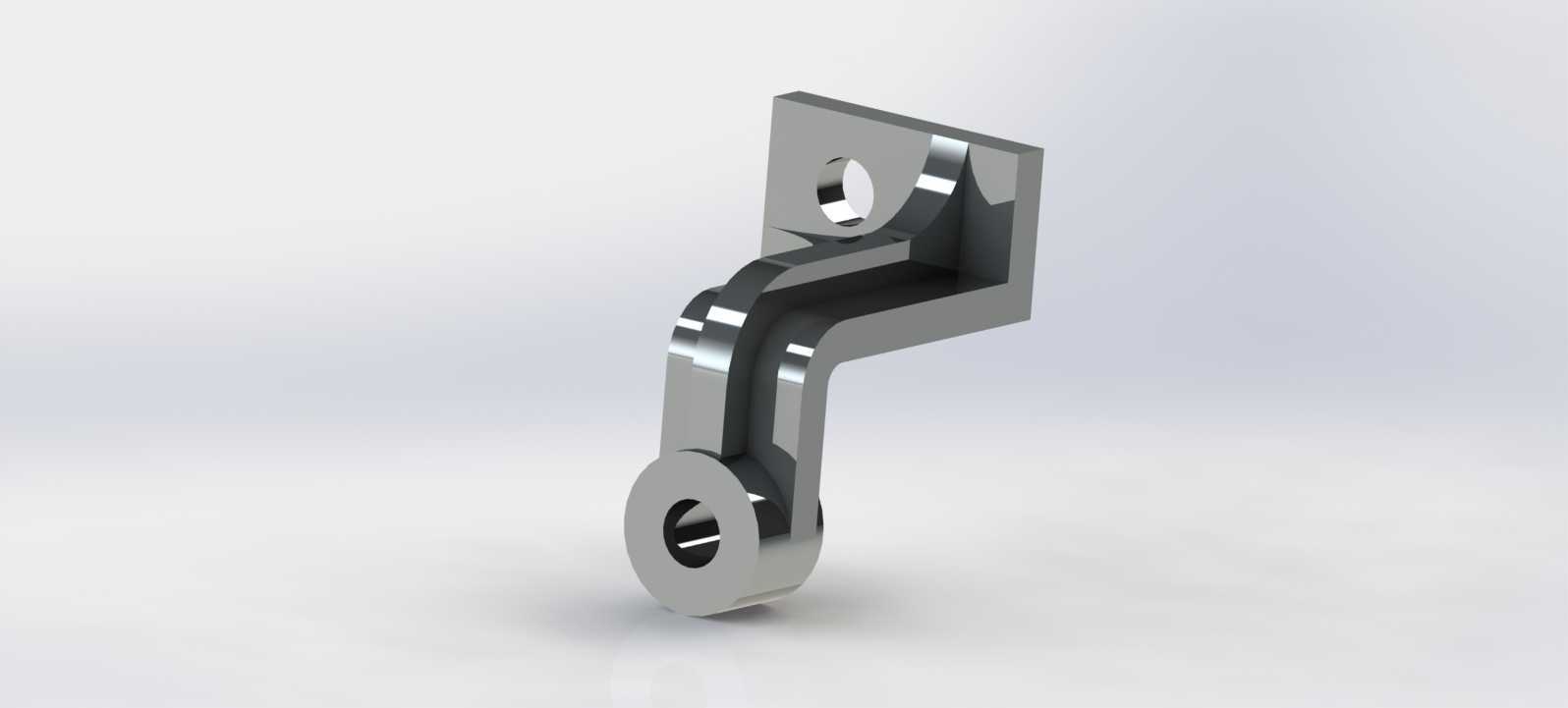

　　在各类工业设备的机架装配、非标自动化线体搭建以及小型机电产品的结构组装场景里，这类折弯成型的L型金属连接支架是十分常用的结构连接件，主要承担两个垂直安装面之间的部件承载、位置固定以及载荷传递作用，区别于标准的直角角码，这款支架的折弯段做了圆弧过渡的异形结构设计，并非直棱直角的简单弯折，能更好适配安装空间内的避让需求，避免与周边走线、相邻部件产生结构干涉。从结构设计逻辑来看，支架的两个端部各设置了一个同轴度经过校准的圆形安装通孔，上端的安装面为方形平板结构，用于贴靠在设备的竖直安装基准面上，通过螺栓穿过通孔完成支架本体与主结构的锁紧固定，下端的安装孔用于连接需要被支撑的功能部件，比如小型传感器安装座、管线固定卡扣、

　　轻质气动元件的挂载等，两个安装面之间的连接臂采用了向内收窄再延伸的折弯造型，既保证了整体结构的刚性，又能在有限的安装空间内让出足够的操作空间，方便装配人员使用工具拧紧上下两端的固定螺栓。这类支架的安装边界需要重点关注几个尺寸参数，首先是上端方形安装面的边长尺寸，决定了它在竖直安装面上需要占用的固定区域大小，选型时需要确认主结构的安装面是否有足够的平面区域来贴合支架，避免出现安装面悬空导致锁紧后支架受力变形的问题；其次是两个安装孔之间的中心距，这个尺寸直接决定了被支撑部件与主安装面之间的悬伸距离，设计时需要结合被挂载部件的重量计算连接臂的抗弯强度，避免长期载荷下连接臂出现形变导致部件位置偏移；最后是折弯段的圆弧半径，

　　这个参数既影响支架的冲压成型工艺性，也决定了支架内角侧的空间大小，若安装位置有走线从折弯内侧通过，需要确认圆弧半径是否能容纳线缆的弯曲半径，避免线缆被金属棱边磨损。从实际使用场景出发，这类支架常被用在轻工机械设备的外壳内部构件固定、输送线侧边的检测元件安装、小型实验装置的框架连接等位置，相比直边角码，它的异形折弯结构能让安装位置更灵活，不需要额外加装垫块就能实现特定距离的悬伸支撑，减少装配时的零件数量。设计这类支架的时候，通常会优先选用冷轧钢板作为毛坯材料，经过冲压落料、折弯成型、去毛刺、表面镀锌或者发黑处理完成加工，安装孔的位置会在冲压阶段一次性成型，保证孔位的位置精度，避免后续钻孔带来的位置偏差影响装配。需要注意的是，

　　这类支架的承载能力与连接臂的截面厚度、折弯处的圆角处理有直接关系，若用于挂载重量较大的部件，需要适当增加板材厚度，同时在折弯处做加强筋结构提升刚性，防止长期使用后支架出现下垂变形，影响被固定部件的位置精度。在装配过程中，上端安装面与主结构贴合时需要保证平面度，若主结构的安装面存在焊接凸起或者平面度误差，需要添加薄垫片调整，避免支架锁紧后存在内应力，在设备运行的振动环境下出现螺栓松动或者支架断裂的问题；下端安装孔与被连接部件固定时，需要根据部件的振动情况选择加装防松垫圈或者使用螺纹胶，保证连接的可靠性。
