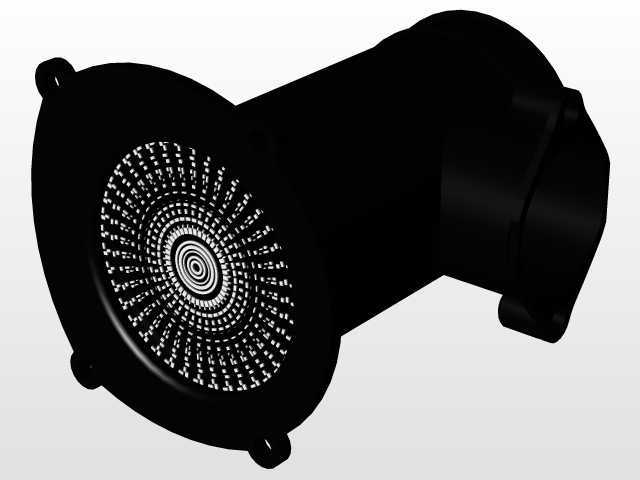

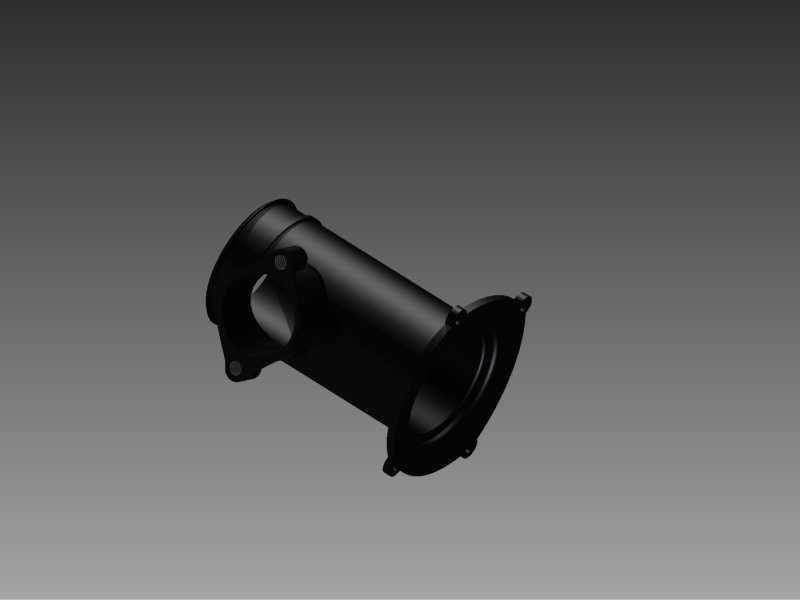

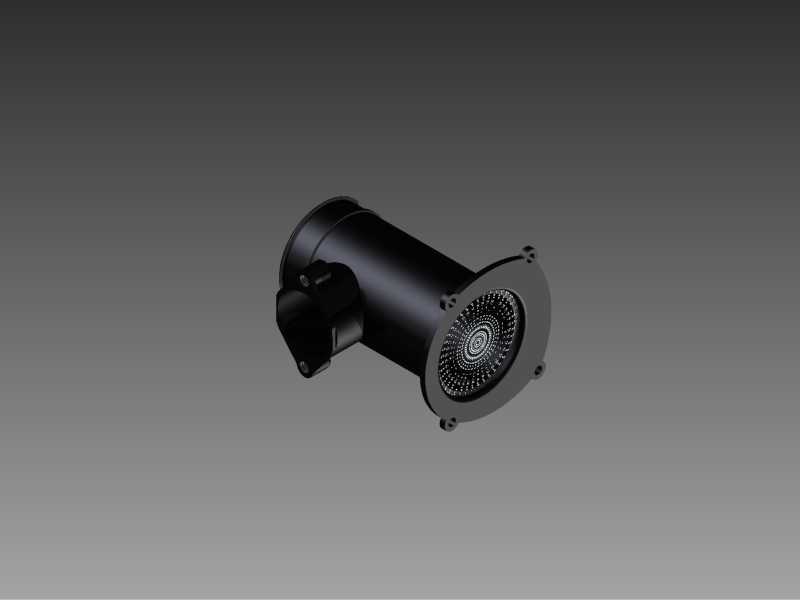

带侧装接口法兰式机杯结构设计

　　在常规的动力传动配套组件中，这类带侧置接口的法兰式机杯，常被用在电机与执行端的过渡连接场景里，不少小型输送线、非标自动化工位的动力输出端，都会用到这类结构来完成动力端与负载端的衔接，同时兼顾走线、辅助油路或者气路的侧接需求。从实际使用的工况来看，这类零件大多安装在驱动单元的输出侧，一端通过法兰端面上的均布安装孔与电机端盖完成刚性连接，筒身部分承担轴承座的容纳功能，侧置的凸台接口可以用来安装传感器、走线接头或者润滑管路，不需要额外在筒身打孔做二次加工，能减少现场改装的工作量，也能避免后期钻孔带来的壳体强度下降问题。

　　设计这类零件的时候，首先要考虑的是安装边界的匹配度，法兰端的止口尺寸需要和配套电机的端盖止口做过渡配合，公差控制在H7/js6的区间，既保证装配时的同轴度，也不会因为过盈量太大导致装配困难。法兰面上的安装孔采用沉孔设计，螺栓锁紧后端面不会突出，避免和相邻的传动部件发生运动干涉，筒身的内径尺寸需要匹配所容纳的轴承外圈尺寸，内壁的粗糙度要控制在Ra1.6以内，保证轴承压装的时候不会出现卡滞，同时减少轴承运行过程中的外圈蠕动磨损。侧置的凸台接口内部做了贯通的通道，和筒身内部腔体连通，接口端面同样设计了安装止口，用来配套对应的管接头或者传感器安装座，凸台和筒身的衔接位置做了圆角过渡，避免应力集中，因为设备运行过程中这个位置会承受管路带来的附加载荷，还有设备启停时的振动冲击，如果是直角衔接很容易在长期交变载荷下出现开裂问题。

　　从外形尺寸的适配角度来说，筒身的长度需要根据内部容纳的轴承数量、联轴器的安装空间来确定，不能过长导致整个动力单元的悬伸量太大，增加输出轴的径向跳动，也不能过短导致内部零件没有足够的安装空间，出现装配干涉。法兰端的外径要比电机端盖的安装外径略小3-5mm，给装配时的对位调整留出余量，也方便后期维护的时候拆卸螺栓，不需要额外挪动周边的其他部件。筒身的外壁厚度根据配套的电机功率来调整，常规小功率驱动场景下壁厚保持在5-8mm就能满足强度要求，不需要做额外的加强筋，因为筒身本身是圆柱形结构，自身的刚性已经足够承受径向的载荷，侧置凸台的位置特意选在筒身靠近法兰的一侧，这个位置的刚性最好，能减少接口处的振动，保证侧装的传感器或者管路的稳定性。

　　实际选型使用的时候，需要先确认配套电机的输出轴长度、端盖止口尺寸、安装孔的孔位分布，再核对机杯的筒身内径是否能容纳配套的轴承与联轴器，侧置接口的通径是否满足走线或者通流的需求。安装过程中，法兰面和电机端盖之间要加装密封垫片，避免灰尘、切削液或者其他杂物进入筒身内部，影响轴承的使用寿命，侧置接口如果是用来穿线的话，要在接口处加装电缆防水接头，做好密封防护，如果是用来通润滑脂的话，要确认接口的螺纹规格和润滑管路的接头匹配，避免出现泄漏。这类零件的材质大多采用压铸铝合金或者铸铁，压铸铝合金的重量更轻，适合对安装重量有要求的移动设备场景，铸铁的减震性更好，适合重载、振动较大的固定工位设备，不管是哪种材质，加工完成后都要做时效处理，消除内部应力，避免长期使用后出现尺寸变形，导致同轴度下降，影响传动的平稳性。

　　在三维建模过程中，这类零件的建模逻辑要先从法兰端的基准面开始，先绘制法兰的外轮廓、止口、安装孔的草图，再拉伸生成法兰基体，之后以法兰端面为基准绘制筒身的截面轮廓，拉伸生成筒身结构，再添加侧置的凸台接口，最后处理所有的过渡圆角、倒角特征，建模的时候要注意所有的安装特征都要和基准面保持对应的位置关系，方便后续修改参数的时候能快速调整尺寸，适配不同规格的电机配套需求。比如当需要适配更大功率的电机时，只需要调整法兰的止口尺寸、安装孔的孔距、筒身的内径，不需要重新搭建整个模型的特征结构，能大幅提高设计改型的效率。另外建模的时候要提前预留好加工余量，尤其是筒身的内孔、法兰的止口这些需要精加工的面，毛坯建模的时候要留出0.3-0.5mm的加工余量，方便后续工艺编排的时候安排精加工工序，保证最终的尺寸精度符合装配要求。
