马耳他十字间歇传动机构结构设计

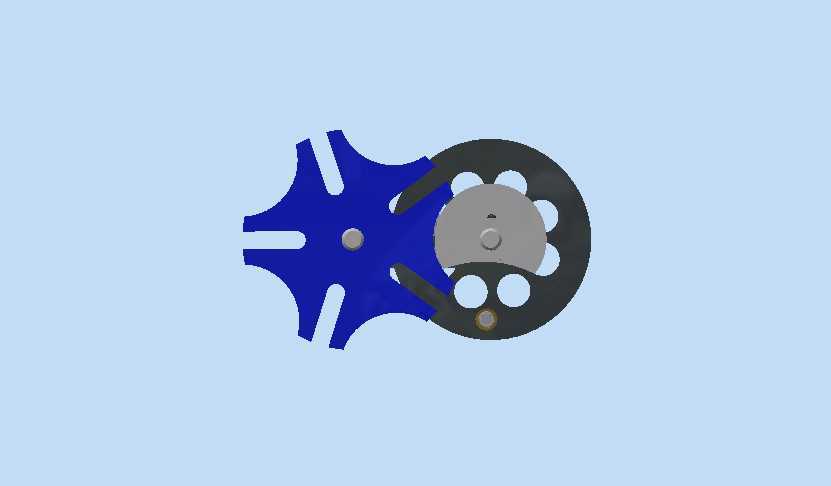

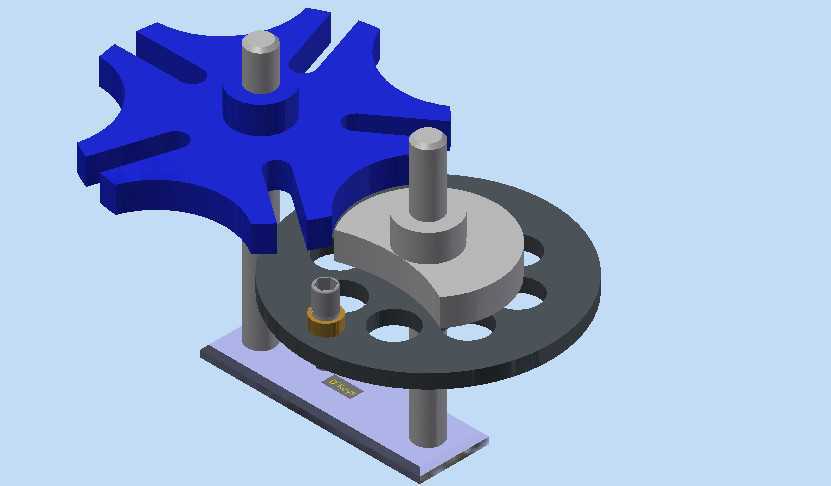

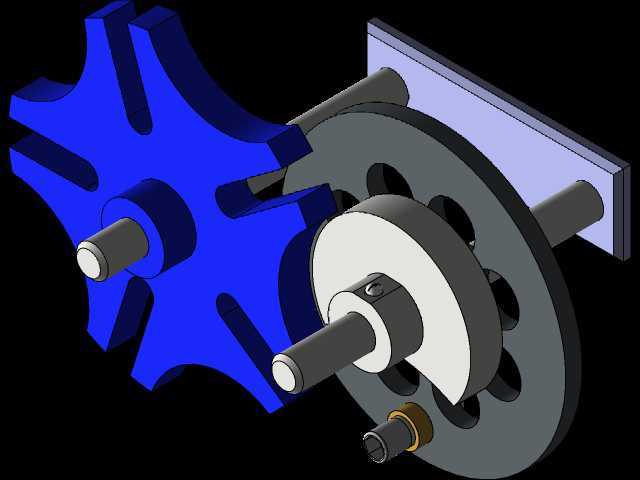

　　这套间歇传动结构是典型的外槽轮间歇运动机构，也就是常说的马耳他十字机构，在轻工自动化、包装输送、多工位转台设备里应用极广，很多需要周期性间歇转位的工位都靠这类机构实现精准的步进动作，比如灌装线的瓶体转位、印刷设备的走纸步进、装配线的多工位转盘分度，都能看到这类结构的衍生设计。从结构组成来看，整套机构由主动拨盘、从动槽轮、机架支撑立柱、安装底座几个核心部分构成，主动拨盘上的圆柱销在进入槽轮的径向槽时，会带动槽轮做定角度回转，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和主动拨盘上的外凸锁止弧贴合，让槽轮保持静止锁止状态，直到下一个圆柱销再次进入径向槽，完成下一次步进动作，这种结构的动停比固定，分度精度稳定，

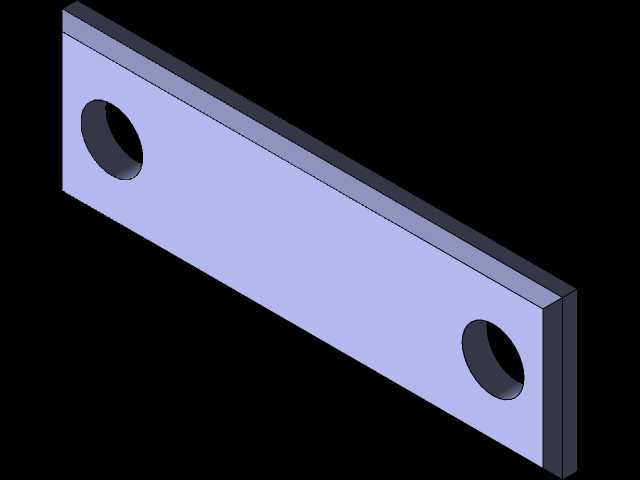

　　不需要额外的锁止定位组件就能实现可靠的间歇停位，相比凸轮分度器结构更简单，加工装配难度更低，适合中低速、轻载的间歇转位场景。设计这套结构的时候，首先要根据实际工位需求确定槽轮的槽数，图中这套槽轮采用6槽设计，对应的每次步进角度为60度，主动拨盘每回转一周，槽轮完成一次步进动作，动停时间比由拨盘上圆柱销的分布半径和锁止弧的包角决定，设计时需要校核圆柱销进入和脱离径向槽时的传动角，避免出现传动角过小导致的卡滞问题，同时要保证锁止弧的配合间隙合理，间隙过大会导致停位时槽轮出现窜动，间隙过小则会在启停阶段出现刚性碰撞，加剧构件磨损。从安装边界来看，整套机构的底座采用平板式安装结构，底座上预留了固定安装孔位，

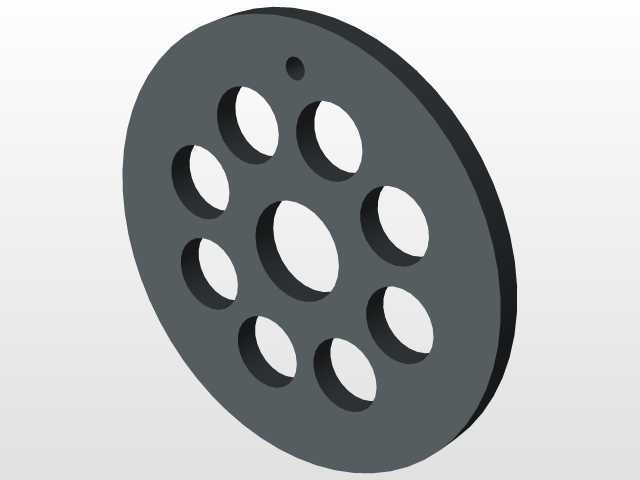

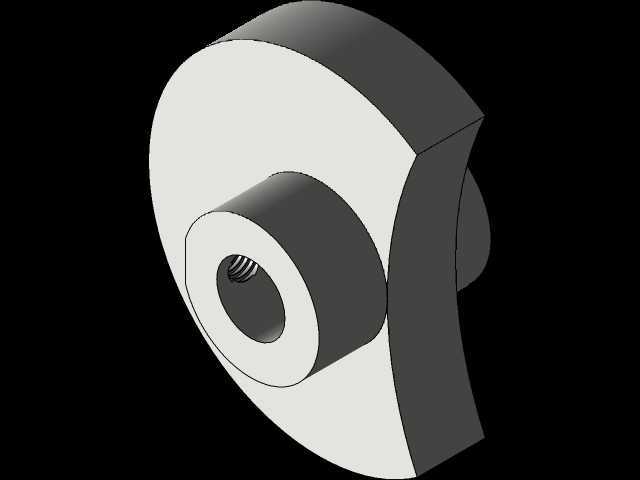

　　可以直接通过螺栓固定在设备的安装平台上，支撑立柱的同轴度是装配时的核心管控要点，主动轴和从动轴的中心距需要严格按照设计尺寸管控，两轴的平行度公差需要控制在0.02mm以内，否则会导致圆柱销和槽轮侧壁出现偏磨，大幅降低机构使用寿命。槽轮上的镂空孔一方面是为了减轻从动件的转动惯量，降低启停阶段的冲击载荷，另一方面也可以作为工位安装的定位孔，方便在槽轮台面上安装工装夹具，直接承载待加工工件。主动拨盘的异形凸台除了构成锁止弧的一部分，还做了减重设计，降低主动轴的驱动负载，整套机构的驱动端可以直接连接减速电机输出轴，不需要额外添加换向传动组件，结构非常紧凑。在实际应用中，这类槽轮机构的转速不宜过高，一般主动轴转速控制在100rpm以内时，

　　运行平稳性最佳，转速过高会导致圆柱销进入槽轮时的冲击过大，产生明显的振动和噪音，长期运行还会导致槽轮槽口出现疲劳崩裂。如果需要应用在更高转速的场景，就需要对槽轮的槽口做修缘处理，同时在圆柱销上加装滚动轴承，将滑动摩擦转变为滚动摩擦，降低磨损和冲击。另外设计时还要考虑润滑结构，在两轴的支撑位置需要预留润滑脂加注空间，定期补充润滑脂来降低转轴和支撑孔之间的磨损，保证机构长期运行的精度稳定性。相比棘轮类间歇机构，槽轮机构的传动平稳性更好，分度误差更小，在每次步进结束后都能通过锁止弧实现可靠定位，不需要额外添加定位销或者刹车组件，整体结构的零件数量少，加工工艺性好，普通的铣削、钻削设备就能完成所有零件的加工，不需要特殊的加工设备，制造成本远低于凸轮分度机构，非常适合中小载荷、固定分度角度的自动化设备使用。在装配调试时，需要先手动盘动主动轴，检查圆柱销进出槽轮槽口时是否有卡滞点，锁止弧配合是否顺畅，确认无卡滞后再进行空载试运行，逐步提升转速，观察运行过程中是否有异常振动和噪音，确认运行平稳后再加载使用。这套结构的尺寸设计可以根据实际设备的安装空间进行等比例缩放，槽数也可以根据需要的分度角度调整为4槽、8槽等不同规格，适配不同的工位数量需求，整体结构的通用性很强，是自动化设备设计中非常经典的间歇传动解决方案。
