可调式活动扳手工业级三维结构设计

　　在设备运维、机械装配、管线安装等各类工业现场场景中，可调活动扳手是一线作业人员随身配备的基础紧固工具，区别于固定开口的呆扳手，这类工具可通过调节蜗轮结构改变开口尺寸，适配一定范围内不同规格的六角、方头紧固件，无需携带多把固定尺寸扳手即可完成多数常规紧固作业，大幅降低工具携带负重，提升零散作业场景下的操作效率。

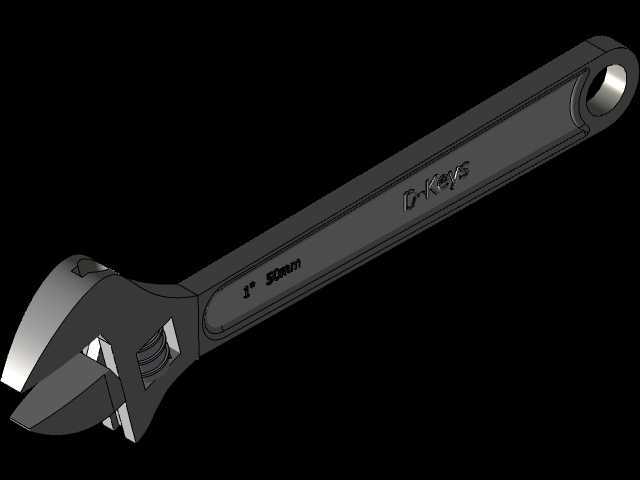

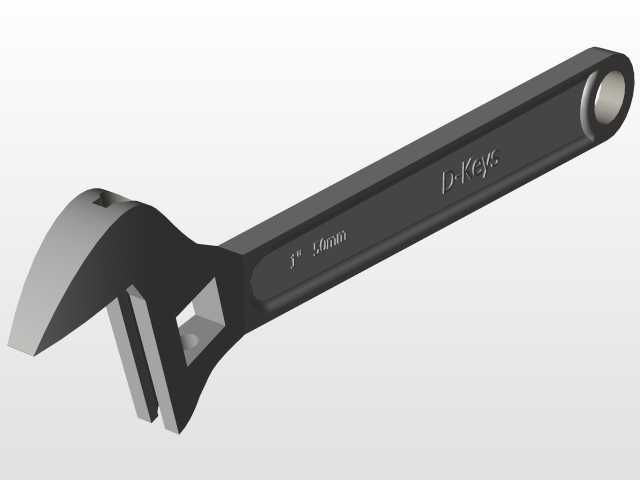

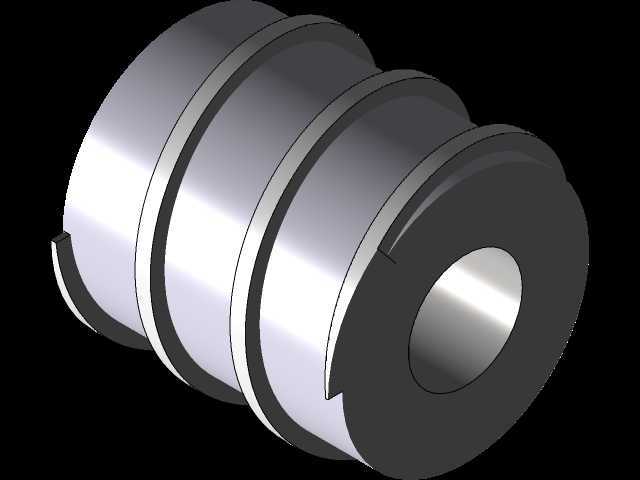

　　从实际使用需求出发，这款可调扳手的结构设计围绕受力可靠性、调节顺滑度、操作握持舒适度三个核心维度展开。整体结构分为固定钳体、活动钳口、调节蜗轮、手柄四个核心组成部分，固定钳体与手柄为一体化锻造成型结构，材质选用常用的铬钒钢基材，可承受常规紧固作业下的扭矩载荷，避免钳口受力开裂、手柄弯折等失效问题。活动钳口与固定钳体的导轨配合面采用小间隙公差设计，既保证调节过程中钳口滑动顺畅无卡滞，又能避免间隙过大导致夹持紧固件时出现晃量，防止拧动螺栓螺母时出现打滑、磨损棱角的问题。调节蜗轮与活动钳口背部的齿条啮合精度经过匹配设计，转动蜗轮时可实现钳口开口尺寸的连续微调，作业时可根据紧固件尺寸快速调整到适配开度，钳口夹持面加工有细密的防滑齿纹，可增加与紧固件接触面的摩擦力，大扭矩施力时不易滑脱。

　　从外形尺寸与操作边界来看，这款扳手的整体长度适配常规手动施力的力臂需求，手柄部分采用符合人体工学的收腰造型，表面做防滑处理，长时间握持施力不易磨手，手柄末端设计有挂孔，闲置时可悬挂在工具架上收纳，也可穿入安全绳防止高空作业时工具坠落。活动钳口的最大开口尺寸覆盖日常作业中常见的螺栓螺母规格范围，可满足多数民用维修、工业装配场景的使用需求，钳头部分的厚度做了优化设计，可伸入部分空间局促的安装位置完成紧固件操作，不会因为钳头过厚无法贴近作业面。

　　在结构细节设计上，调节蜗轮的位置设置在钳头靠近手柄的侧方，作业时单手持握手柄即可用拇指快速拨动蜗轮调整开口尺寸，无需双手配合操作，在高空、狭小空间等单手作业场景下具备更好的实用性。钳口的开合行程设置了机械限位，调节到最大开口位置时活动钳口不会从固定钳体的导轨中脱出，避免日常使用时零件脱落丢失。整体结构无多余的复杂零件，日常维护仅需定期清理导轨、蜗轮啮合位置的铁屑、灰尘，涂抹少量润滑脂即可长期保持调节顺滑，使用寿命可满足高频次作业需求。

　　这类可调扳手的适用场景覆盖范围极广，从生产车间的设备日常检修、装配线的工装夹具调整，到水电安装作业中的管线接头紧固、家用场景的设备拆装维修，都可通过这一把工具完成多数常规紧固操作，相比成套的固定扳手具备更强的场景适配性，也是各类工具套装中必备的基础款手动工具。建模过程中对各零件的配合公差、受力薄弱位置的结构强度做了对应优化，比如固定钳体与活动钳口的受力接触面做了加厚处理，承受额定扭矩时的应力分布均匀，不会出现局部应力集中导致的断裂变形问题，手柄部分的受力截面经过力学验算，常规施力下的形变控制在弹性范围内，不会出现永久变形影响后续使用。
