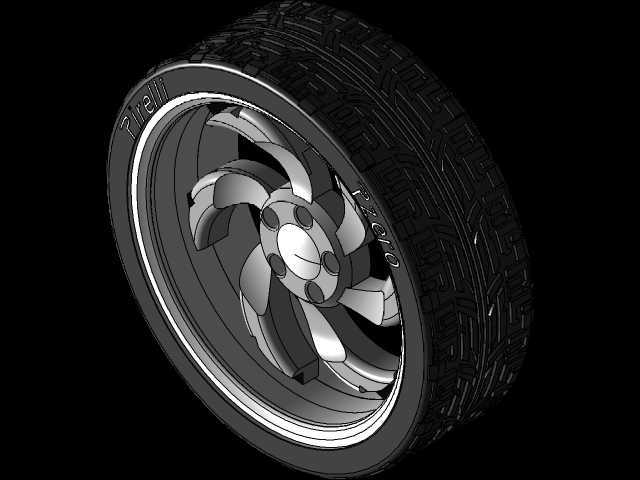

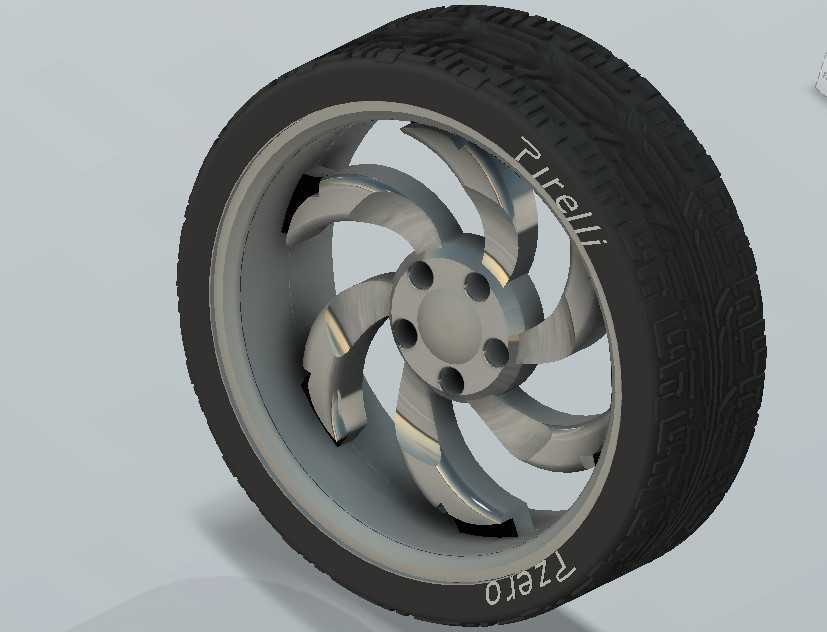

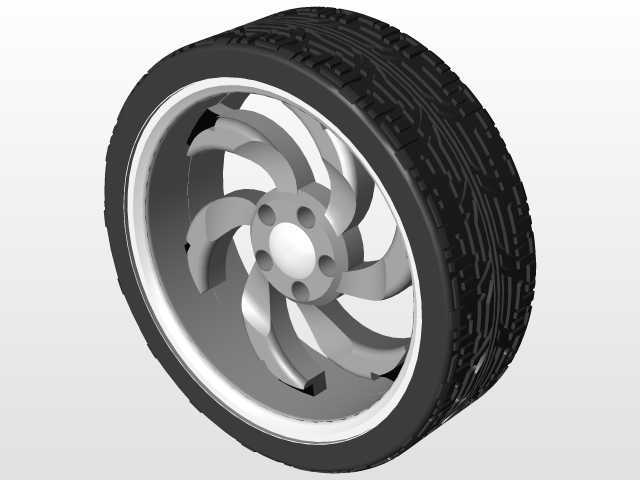

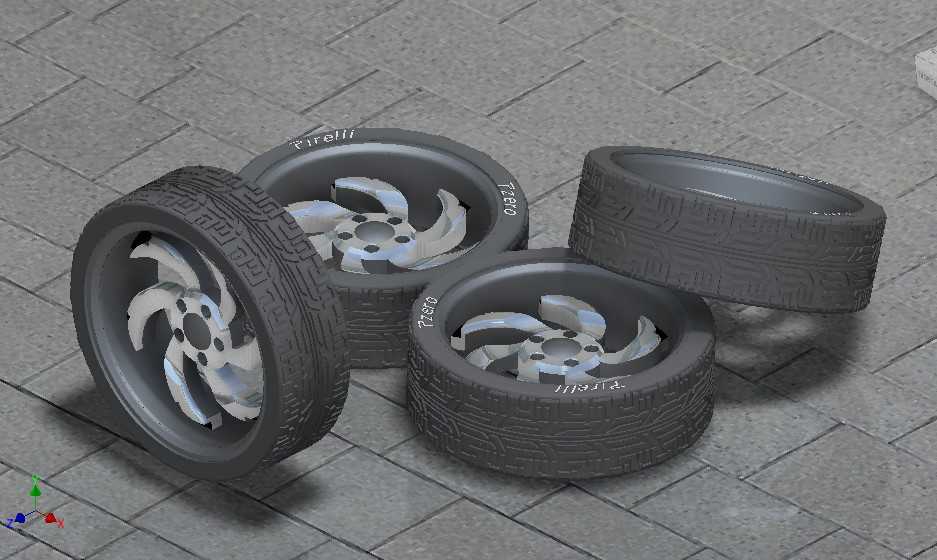

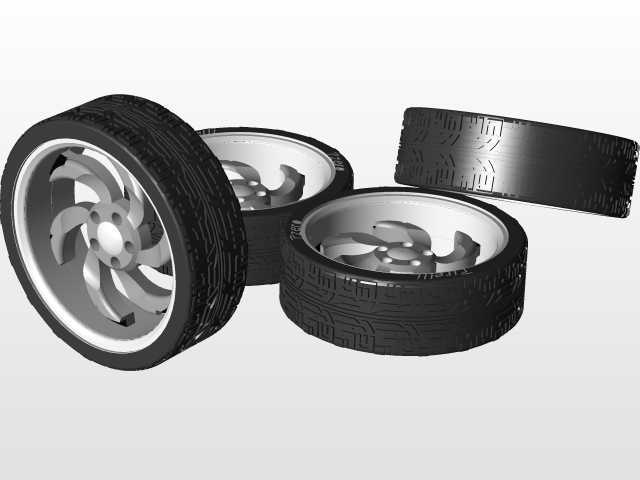

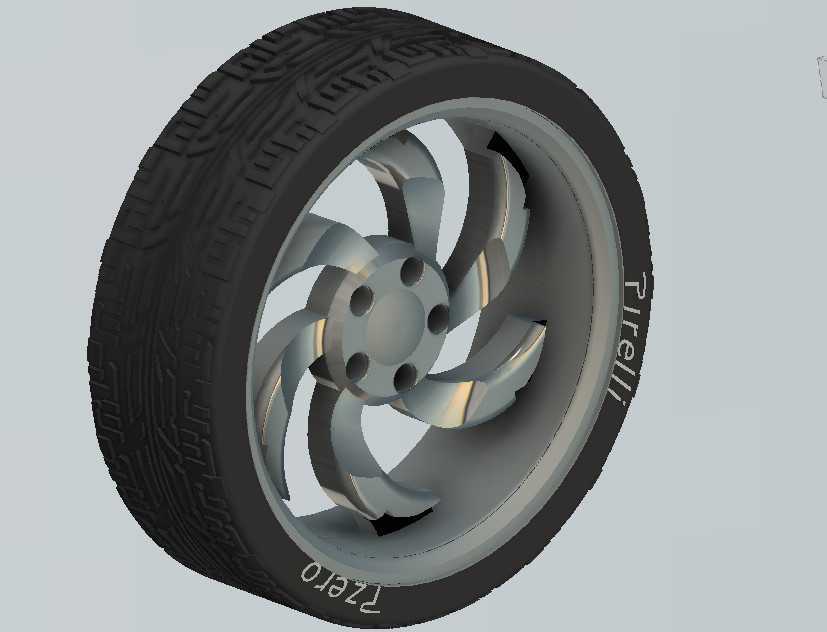

倍耐力旋风辐条乘用车轮胎轮毂总成

　　日常做底盘行走系统配套设计时，车轮总成是最容易被初入行工程师忽略细节的部件，很多人觉得就是标准件选型，真到匹配整车参数、轮腔边界、动平衡要求的时候才发现，现成的通用模型根本没法直接用，这套带倍耐力标识的旋风辐条车轮结构，刚好覆盖了民用乘用车车轮设计的核心要点。先从实际应用场景说，这类低滚阻乘用轮胎搭配多辐旋风造型轮毂的配置，主要适配家用紧凑型轿车、城市SUV的中高配版本，兼顾日常铺装路面行驶的抓地力需求，以及外观的运动化视觉效果，日常行驶覆盖城市通勤、高速巡航、轻度非铺装路面通行的工况，轮胎胎面的块状花纹设计，在干地制动时可以提供足够的接地面积，花纹沟槽的排布也能在湿滑路面快速破除水膜，减少水滑风险。从设计思路上拆解，

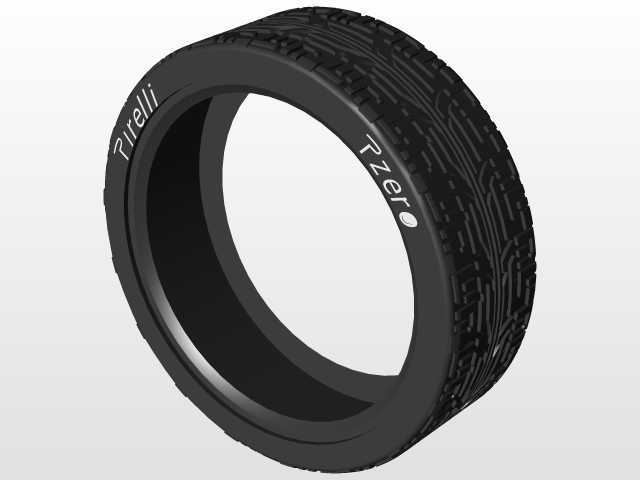

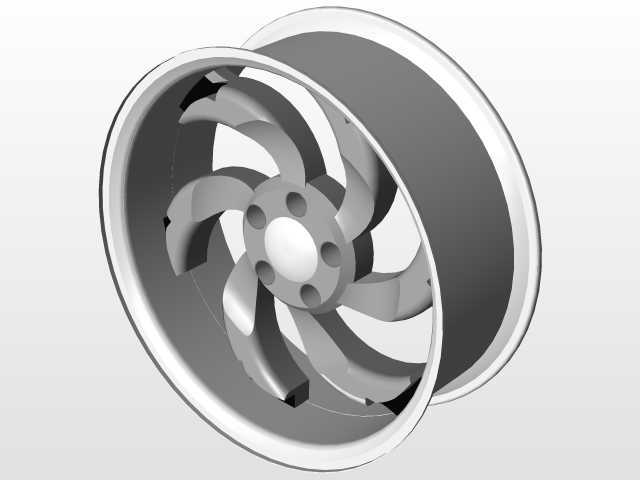

　　首先是轮胎部分的结构，胎侧的刚性设计做了梯度优化，靠近轮辋配合的位置胎侧厚度更大，既可以保证轮辋压装时的密封可靠性，也能在过坑洼路面、胎侧受到挤压时降低鼓包风险；胎面的花纹块做了变节距排布，不是等距的规则花纹，这个细节是为了打破行驶时花纹接地的共振频率，降低高速行驶的胎噪，很多新手建模时容易把花纹做成等距的，做出来的模型虽然外形看着对，但实际工程验证的时候NVH特性根本不符合量产要求。再看轮毂部分的结构，六孔的安装法兰布局，是这个级别乘用车型常用的孔位参数，安装面的止口尺寸做了精确的限位设计，和车桥轮毂轴的配合公差控制在过渡配合区间，既保证安装时的定位精度，也避免过盈配合导致拆装困难。旋风造型的辐条不是单纯为了好看，

　　每根辐条的截面做了变厚度设计，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐渐收薄，这个结构是经过受力仿真优化的：车辆加速、制动时的扭矩传递，过弯时的侧向载荷，还有过颠簸路面时的垂直冲击，都能通过辐条的变截面结构均匀分散到整个轮辋上，不会出现应力集中导致辐条断裂的问题；同时这种开放式的辐条间隙，能给刹车系统留出足够的通风空间，车辆连续制动时刹车盘产生的热量可以通过辐条之间的空隙快速散出，避免热衰减影响制动性能。安装边界的部分，建模时已经预留了和轮拱、刹车卡钳的安全间隙，轮辋的偏距参数是按照常规前置前驱家用车的轮距要求设定的，安装后轮胎不会突出轮拱，也不会在满负荷转向时蹭到翼子板内衬；轮胎的外径尺寸匹配常规17寸轮毂的配套规格，

　　和整车的时速表标定参数适配，不会因为轮胎外径偏差导致时速显示误差过大。另外轮辋和轮胎的配合面做了光滑的无毛刺处理，气门嘴的安装位置也在辐条间隙对应的位置预留了安装孔，不会出现充气时操作空间不足的问题；整个车轮总成的动平衡配重块安装位置，也在轮辋的内侧预留了粘贴平面，做动平衡校正时不需要额外打磨结构。很多人做车轮建模时只做外观曲面，忽略了内部的安装结构、配合公差，还有实际工况下的受力需求，这套结构把轮胎的胎体层级、轮毂的安装止口、辐条的受力结构都做了完整的还原，不管是做整车装配的干涉检查，还是做底盘行走系统的性能仿真，都能直接复用，不需要再额外补做内部结构。实际选型匹配的时候，还要结合整车的整备质量、最高车速、轴荷分配来调整轮胎的负荷指数和速度级别，这套模型的基础结构参数，刚好覆盖1.6-2.0L排量家用乘用车的车轮配置需求，胎面的橡胶材质部分虽然在三维模型里只做了外观区分，但结构上已经预留了胎冠、胎侧、气密层的分层边界，后续做有限元分析的时候可以直接给不同结构赋予对应的材料参数，不需要重新拆分模型。还有一个容易被忽略的细节，轮毂中心的装饰盖安装位做了卡扣结构的预留，不是简单的平面，后期装配品牌装饰盖的时候可以直接卡接，不需要额外做固定结构；轮胎胎侧的标识位置也和量产胎的标识位置一致，做整车展示渲染的时候不会出现标识位置错位的问题。
