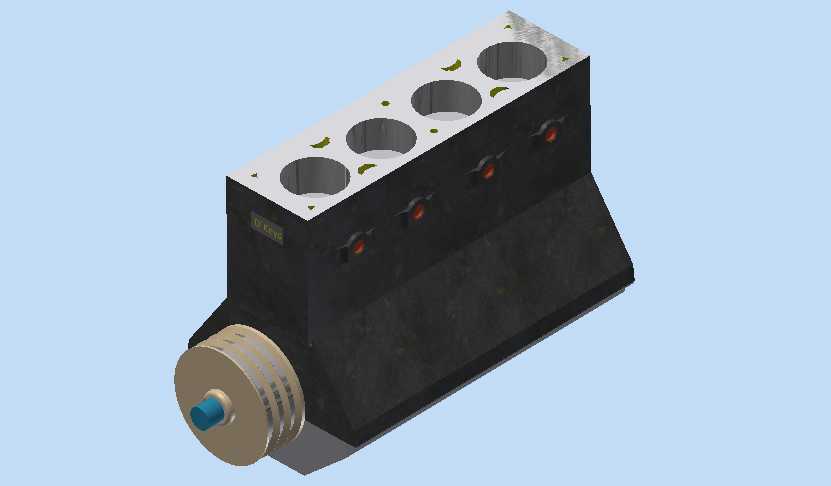

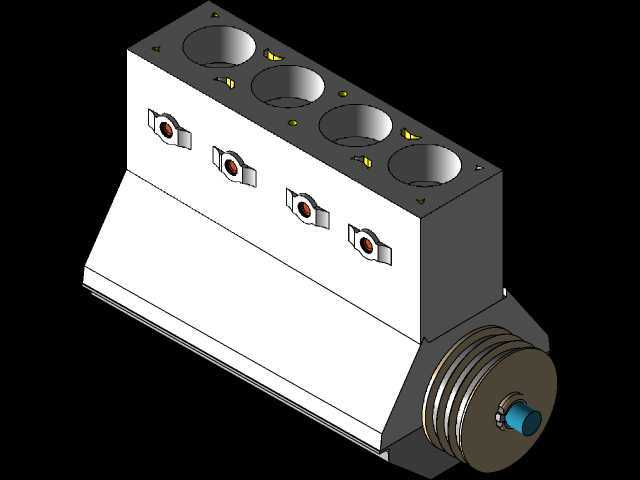

直列四缸发动机活塞曲柄连杆总成结构

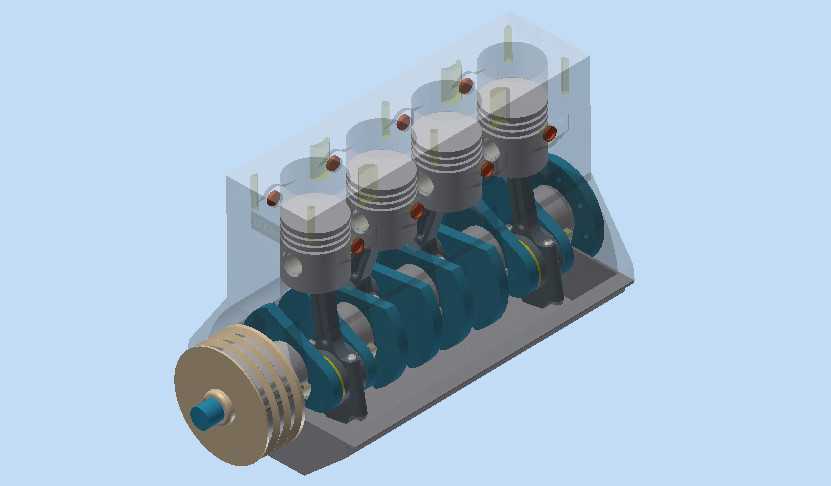

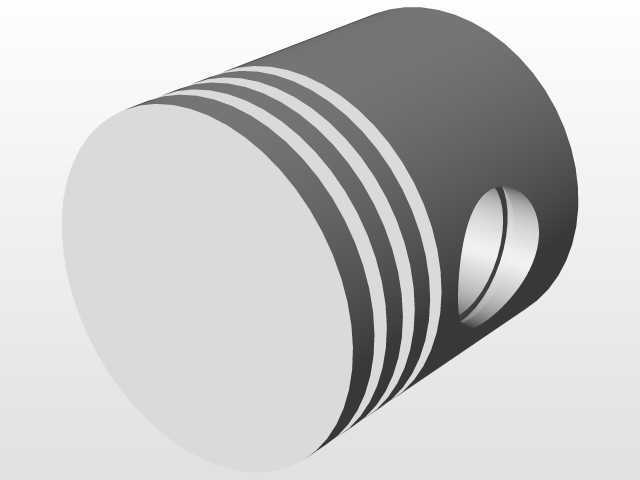

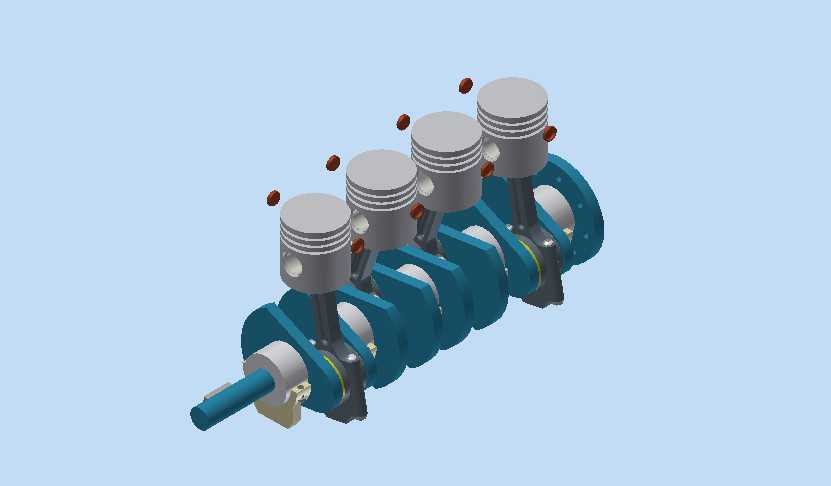

　　这套直列四缸动力核心结构，在小排量乘用车、通用小型工程机械、固定式发电机组动力单元上的适配性极强，日常做动力匹配选型、结构拆解教学、逆向改型设计时，这类完整的运动机构数模能省去大量从零搭建的重复工作量。从结构布局来看，四个气缸沿曲轴轴向等距排布，相邻气缸工作冲程错开180度曲轴转角，能保证动力输出的连续性，相比三缸结构从根源上降低一阶往复惯性力的不平衡量，不需要额外加装大体积平衡轴就能满足多数民用场景的振动控制要求。做结构设计时，首先要卡准的是活塞与气缸壁的配合间隙，这个间隙直接决定了冷启动磨损量、热态下的密封性能，间隙过小热膨胀后会出现拉缸故障，间隙过大则会导致压缩压力不足、机油窜烧问题，建模时要结合活塞材料的热膨胀系数、

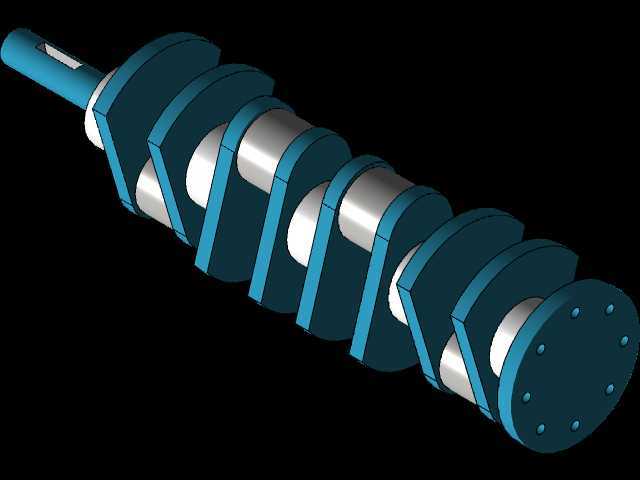

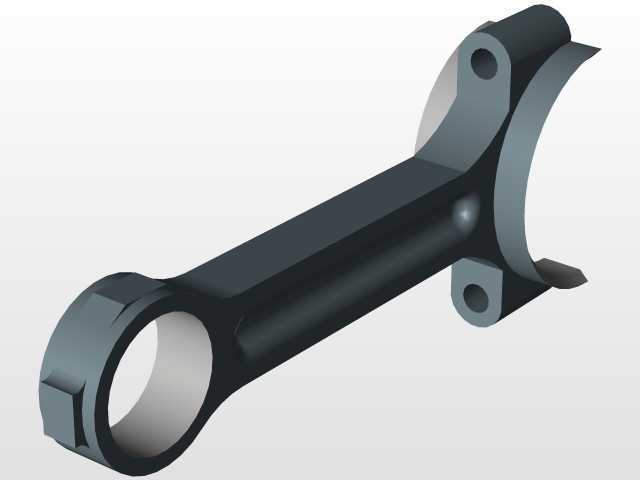

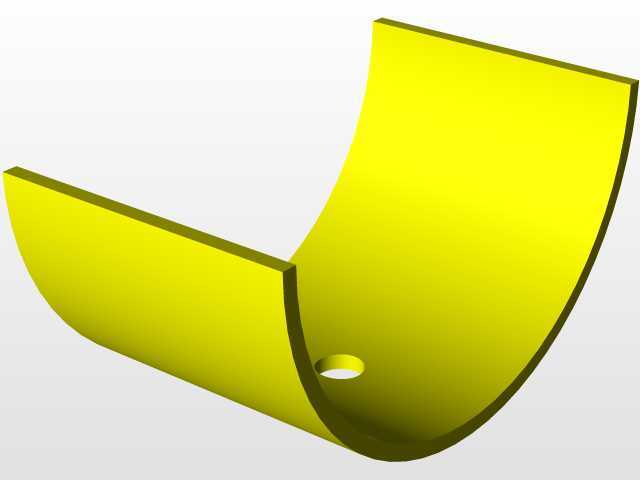

　　缸体工作温度场预留合理的配合公差。活塞销采用全浮式设计，工作状态下活塞销可在连杆小头衬套、活塞销座孔内自由转动，能让磨损均匀分布在整个销表面，延长部件使用寿命，建模时要注意销座孔处的应力分散结构，避免做功冲程的爆发压力在销孔内侧产生应力集中导致活塞开裂。连杆部分采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲轴连杆轴颈装配，剖分面的定位结构要保证装配后轴瓦的圆度，避免运转过程中出现轴瓦偏磨。曲轴采用整体式锻造结构，四个连杆轴颈与主轴颈之间通过曲柄臂连接，平衡块与曲柄臂集成设计，用来平衡曲轴旋转时产生的离心力、活塞连杆组往复运动产生的惯性力，

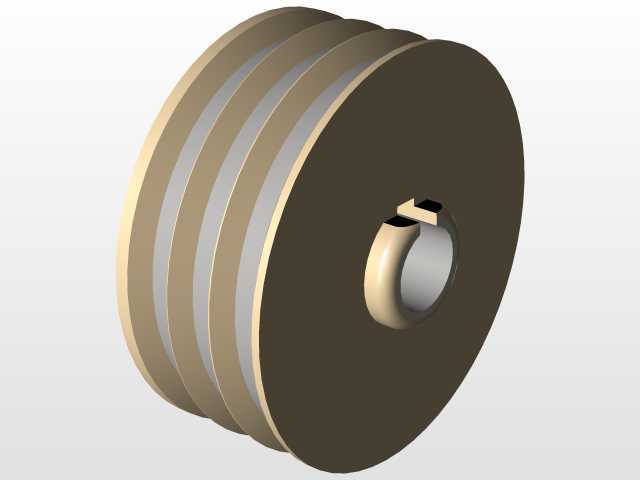

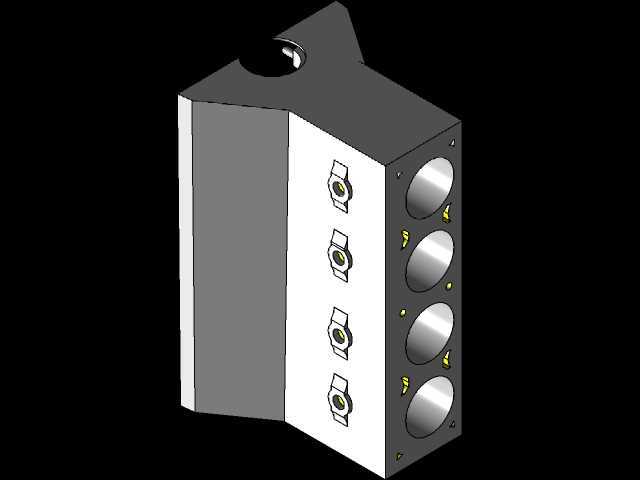

　　降低主轴承座的载荷波动，输出端的带轮结构用来驱动前端附件轮系，建模时要注意各轴颈的圆角过渡，避免应力集中导致曲轴疲劳断裂。安装边界层面，要重点确认曲轴主轴颈与缸体主轴承座的同轴度，各缸活塞的上止点高度一致性，连杆大头与曲轴曲柄臂之间的侧向间隙，这些尺寸公差直接影响整机运转的平顺性与使用寿命。做运动仿真时，可以通过给定曲轴恒定转速，观察活塞在气缸内的往复运动轨迹、连杆的摆动角度变化，验证各运动部件之间是否存在运动干涉，尤其是活塞到达上止点时与气门的避让间隙、连杆摆动时与缸体下裙部的间隙，这些干涉点如果在设计阶段没有排查出来，样机试制时会直接出现部件撞损问题。这套结构的设计逻辑始终围绕动力传递效率、运转可靠性、使用寿命三个核心维度展开，每一处结构细节都对应实际工况下的载荷特性，比如活塞顶部的燃烧室形状要匹配油气混合要求，活塞环槽的尺寸要保证气环、油环的密封与刮油效果，曲轴的油道布置要保证各轴颈在运转过程中能得到持续的压力润滑，避免干磨故障。
