车间双层带抽金属作业台面结构

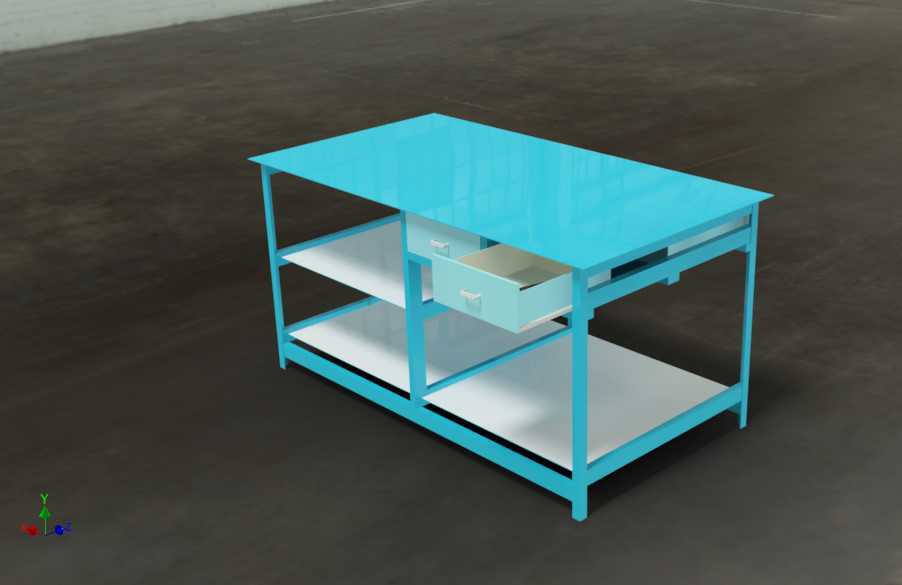

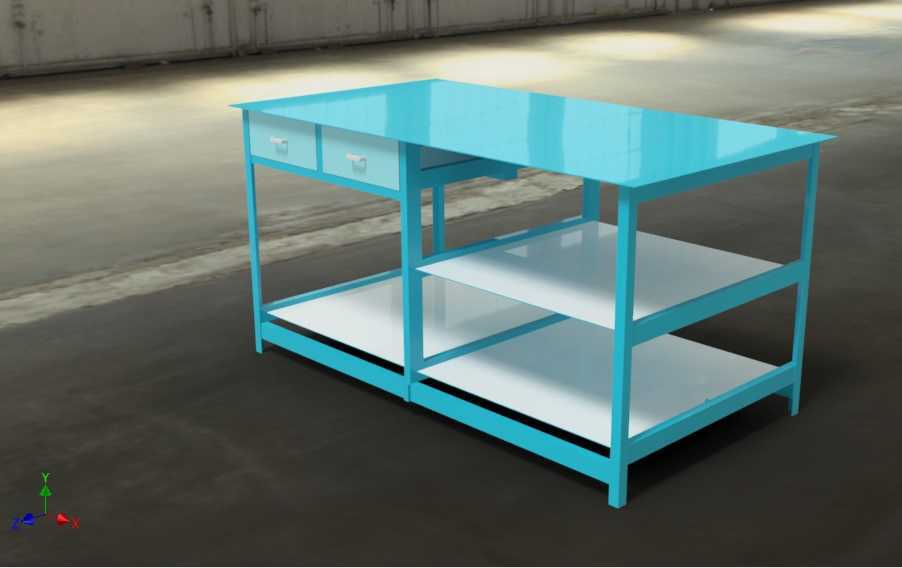

　　这款金属作业台面的设计，最初是针对中小型机加工车间、装配工位的实际使用痛点做的优化，很多一线工位之前用的简易焊接台，要么台面承重不足，放置重型工装夹具时容易出现台面变形，要么置物空间零散，工具、待加工件、已完工件混放，找取物料浪费大量作业时间，甚至会因为物料堆放杂乱引发磕碰划伤的质量问题。从结构设计逻辑来看，整体采用方管焊接框架作为主承载结构，主框架的型材选型匹配常规工位150kg每平米的均布载荷要求，台面采用整块冷轧钢板折弯后做表面喷塑处理，蓝色的喷塑层不仅能起到防锈防腐蚀的作用，也能避免金属工件直接放置时出现硬接触刮花表面的问题，台面边缘做了20mm的下折弯包边，既提升了台面整体的抗弯折刚度，也能消除切割板材的锋利毛边，

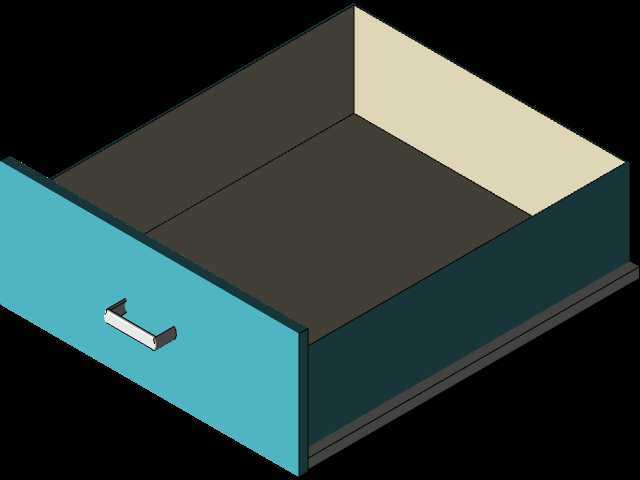

　　避免作业人员剐蹭受伤。置物层的设计做了双层分层布局，下层的两块置物板采用中间框架分隔的结构，靠近作业人员一侧的区域可以放置常用的重型工具、量具盒，靠外侧的区域可以临时堆放待装配的零部件，两层置物板的高度差经过实际作业测算，预留了足够的腿部活动空间，作业人员站立操作时，膝盖不会碰到下层置物板的边缘，长时间作业也不会出现磕碰不适的问题。台面下方集成的两个抽屉采用轻型滑轨承载，抽屉内部做了简单的分区，可以放置螺丝刀、扳手、游标卡尺这类小型常用工具，以及作业指导书、点检记录这类纸质文件，避免工具散落在台面上占用操作空间，抽屉的拉手采用内嵌式设计，不会突出在框架外侧，人员走动时不会被拉手勾挂衣物。整体的安装边界做了通用化适配，

　　底部的四个支脚可以选配可调脚垫或者脚轮，适配不同车间的地面平整度要求，如果是固定工位使用，安装可调脚垫后可以调整整体水平度，避免台面倾斜导致工件放置不稳；如果是需要频繁移动的巡检工位、临时装配工位，更换为带刹车的万向脚轮后，可以轻松推移到指定作业位置，踩下刹车即可固定位置不会滑移。从实际应用场景来看，这款金属台面不仅可以用在机加工车间的钳工操作工位、产品装配工位，也可以放在质检区域作为工件检验台，或者仓储区域的打包分拣台，不同场景下只需要调整台面的附件配置，比如在台面上加装台虎钳、零件盒挂架就能适配钳工工位需求，加装防静电胶皮后就可以作为电子元器件的装配工位使用。结构设计时特意规避了复杂的异形构件，

　　所有的框架连接部位都采用满焊后打磨焊道的处理方式，没有突出的焊渣或者尖锐棱角，整体框架的垂直度、台面的平面度都控制在机械装配的通用公差范围内，不会出现放置水平仪后偏差过大的问题，置物层的板材同样采用折弯加强结构，放置较重的工件时不会出现中部下凹变形的情况，长期使用也不会因为载荷反复作用出现结构疲劳松动。在尺寸规划上，整体的长度、宽度、高度都参考了国内成年人站立作业的人机工程学数据，台面高度适配大多数作业人员站立时的手肘操作高度，不需要过度弯腰或者抬臂就能完成台面上的操作动作，有效降低长时间作业的疲劳感，整体的占地面积控制在常规工位的合理范围内，不会占用过多的车间通道空间，多个工位并排布置时，也能保持整齐的车间布局，方便物料的周转运输。
