禧玛诺自行车油压盘式制动卡钳结构设计

　　日常骑行场景里，盘式制动卡钳是决定骑行安全的核心执行部件，这套结构针对山地车、公路车的日常通勤、越野骑行场景做了适配，区别于传统圈刹结构，盘刹卡钳不受轮圈沾水、沾泥的工况影响，在雨天、非铺装路面骑行时能保持稳定的制动输出，不会因为轮圈表面附着杂物出现制动打滑、制动力衰减的问题。从功能实现逻辑来看，这套卡钳采用油压驱动结构，通过油管传递刹车手柄的输入力，推动卡钳内部的活塞同步向制动盘侧移动，利用来令片与制动盘之间的摩擦力实现轮组减速，双活塞对置的布局能保证两侧来令片的进给量一致，避免单侧偏磨导致的制动抖动、制动力不均问题，同时卡钳本体设置了来令片间隙自动补偿结构，当来令片出现磨损后，活塞会自动向外伸出补偿磨损量，

　　不需要骑行者频繁手动调整间隙，能长期保持稳定的刹车手感。设计过程中首先考虑的是安装适配性，卡钳的安装座采用国际标准的柱式安装接口，两个安装孔的中心距匹配主流自行车前叉、后车架的安装座尺寸，安装时可以通过调整垫片微调卡钳的居中位置，保证来令片与制动盘两侧的间隙均匀，避免出现蹭碟的问题；卡钳的整体外形做了紧凑化处理，本体宽度控制在合理范围内，不会与辐条、车架后下叉出现运动干涉，即使搭配大尺寸碟片也能预留足够的散热间隙，长时间连续制动时，卡钳本体的散热鳍片结构能快速导出来令片与碟片摩擦产生的热量，避免制动液温度过高出现气阻，导致制动力失效。结构细节上，卡钳的进油口设置在本体顶部，采用标准的油针锁紧结构，兼容市面上主流的油压刹车油管规格，

　　维修更换油管时不需要改动卡钳本体结构；放气螺钉设置在卡钳的最高位置，更换制动液、排出管路空气时操作空间充足，不需要拆卸卡钳就能完成排气操作；来令片的固定采用插销+卡簧的结构，日常更换来令片时只需要拔出插销就能取出旧来令片，不需要完全拆卸卡钳，维护操作十分便捷。卡钳的活塞采用硬质阳极氧化处理，表面粗糙度控制在极低水平，往复运动时的密封性能可靠，能避免制动液渗漏，同时防尘圈的结构设计能阻挡骑行过程中泥沙、灰尘进入活塞腔，避免活塞出现卡滞、磨损的问题，延长卡钳的整体使用寿命。实际装车使用时，这套卡钳的制动力输出线性度较好，轻捏刹车手柄时就能获得平稳的制动力，不会出现突兀的抱死情况，重刹时能提供足够的制动力让轮组快速减速，

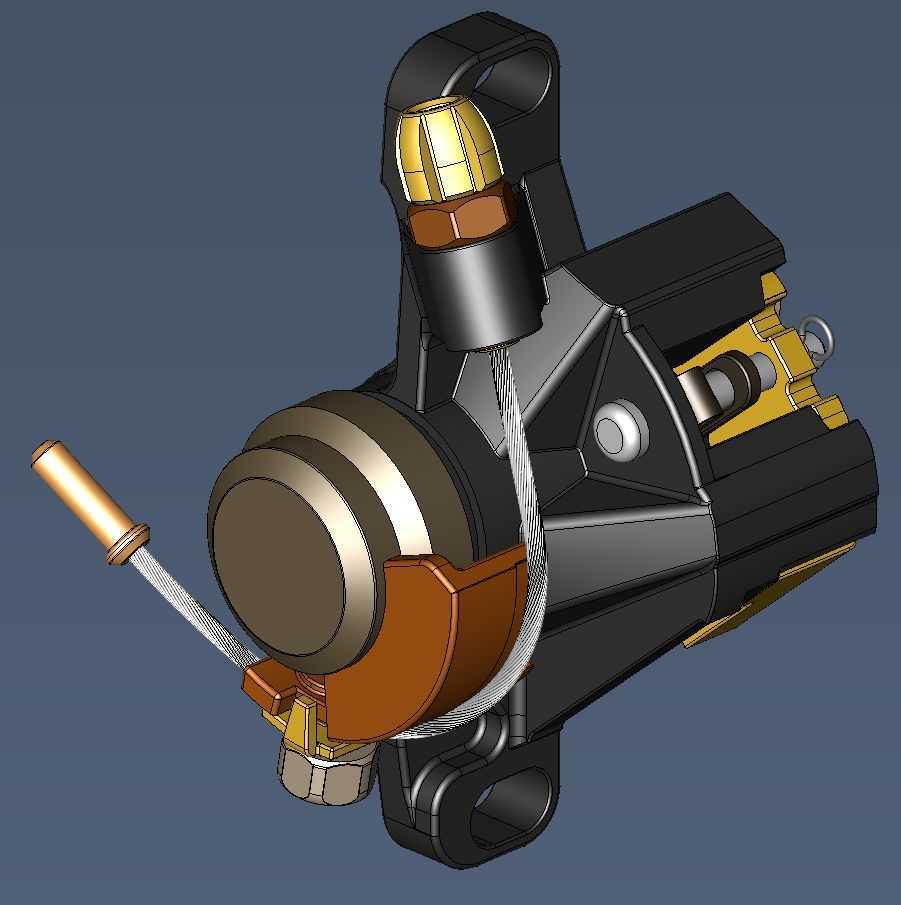

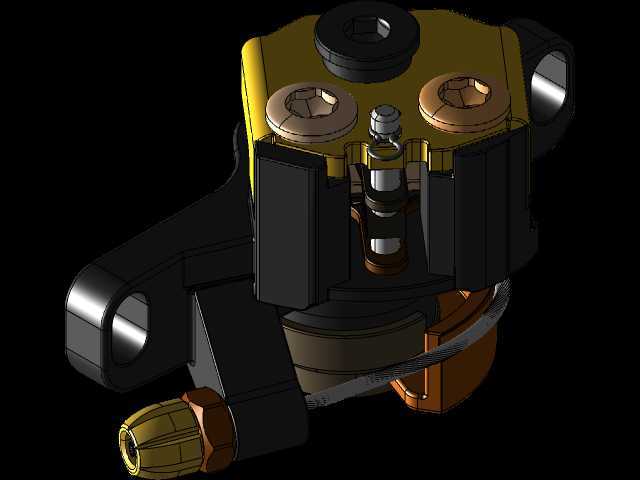

　　满足不同骑行场景下的制动需求；卡钳的外壳采用高强度铝合金锻造而成，在保证结构强度的前提下控制了整体重量，不会给整车增加过多的负重，符合自行车零部件轻量化的设计趋势。从建模逻辑来看，这套结构完整还原了卡钳内部的活塞、密封件、来令片、弹簧片等所有零部件的装配关系，各个零件之间的配合间隙都按照实际生产的公差要求设置，能直接用于结构验证、装配模拟，也可以作为自行车制动系统设计的参考样本，帮助设计人员快速理解油压碟刹卡钳的工作原理与结构布局，在开发同类型产品时减少重复建模的工作量，同时也能用于维修人员的结构培训，直观展示卡钳内部的零件组成与装配顺序。
