化工车间反应釜及工艺管路布局设计

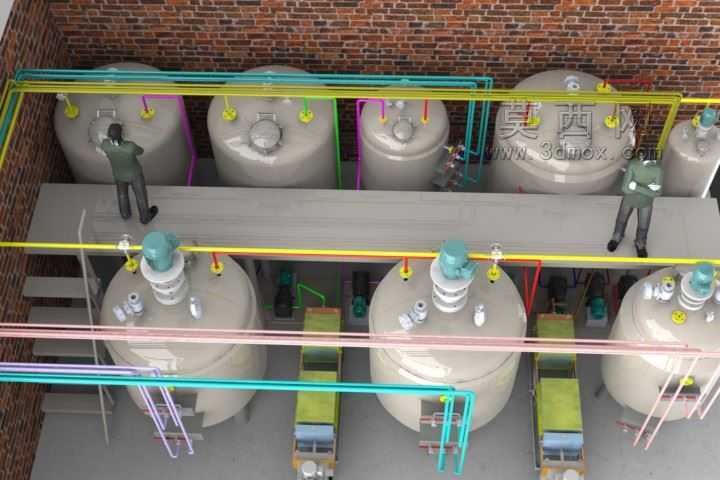

这套三维设计内容聚焦精细化工间歇式生产车间的核心反应工段，完整还原了多台立式搅拌反应釜配套工艺管路的现场排布逻辑，可直接用于车间布局校核、管路干涉检查、施工前技术交底环节。从实际应用场景来看，该布局适配涂料、胶粘剂、医药中间体等需要多步配料、搅拌反应、恒温管控的生产场景，单批次处理量可覆盖中小批量精细化工生产需求，所有罐体沿车间砖墙侧一字排开，预留了充足的操作巡检通道，操作人员可在罐体正面完成阀门操作、参数查看、物料接驳等日常作业，罐体侧面预留的物料输送接口可直接对接上游配料工段与下游成品输送管线，无需额外改造管路走向。

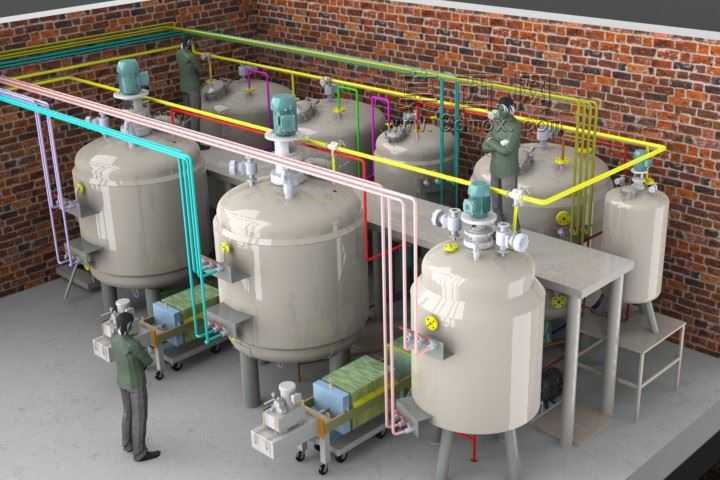

从设备功能特性来看，每台反应釜顶部配置了搅拌驱动装置、人孔、进料口、排气口，罐体侧壁设置了温度检测接口、取样口、夹套介质进出口，底部设置了放料阀，可独立完成单批次物料的混合、反应、保温、冷却工序，不同罐体之间通过彩色管路做介质区分：黄色管路为气相平衡管，可平衡各罐体之间的压力差，避免进料或放料时罐体出现憋压或真空工况；青色管路为冷却水进水管，接入反应釜夹套用于反应过程中的降温控温；粉色管路为工艺物料输送管，可实现不同罐体之间的物料转序，无需额外移动物料容器；紫色管路为压缩空气管，可用于压料、管道吹扫、阀门气动驱动等场景。

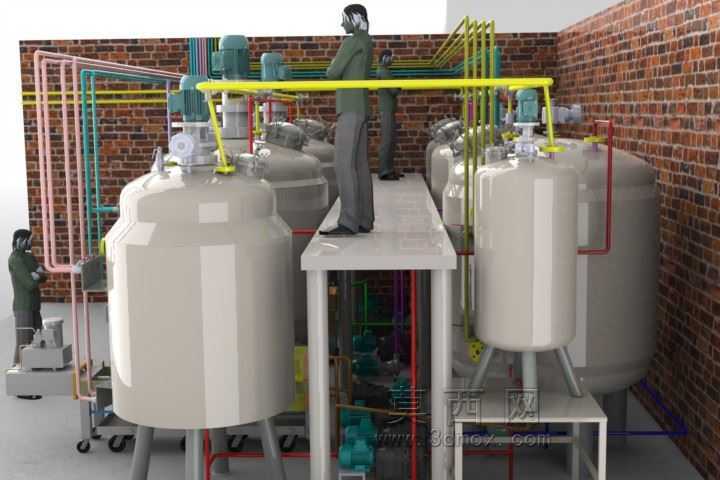

设计思路上完全遵循化工管路设计规范，所有管路沿罐体顶部支架与墙面支架排布，避免在操作通道上方设置易泄漏的物料管路，管路转弯处全部采用标准弯头连接，减少流体输送阻力，同时预留了足够的法兰拆装空间，后期维护时可直接拆卸管段无需大范围切割。所有罐体的安装基础采用混凝土支墩，支墩高度统一为300mm，既可以避免地面积水浸泡罐体底部，也为底部放料阀的操作、放料管道的连接预留了充足空间，罐体与支墩之间采用地脚螺栓固定，可承受搅拌运行时的动载荷，避免设备运行时出现晃动偏移。

从安装边界尺寸来看，单台反应釜的筒体直径为1600mm，筒体直段高度为2200mm，含顶部搅拌装置的总高度为3800mm，相邻两台反应釜的中心距设置为2400mm，既保证了管路安装的操作空间，也避免间距过大造成管路长度浪费，车间主操作通道的净宽度为1800mm，可满足小型物料转运推车的通行需求，所有管路的最低排布高度距离地面2500mm，不会对人员通行、设备转运造成干涉。管路支架采用型钢焊接制作，支架间距符合管路挠度要求，物料管路的支架间距不大于2m，气相、水管等辅助管路的支架间距不大于3m，避免管路长期运行出现下垂变形、焊缝开裂的问题。

针对现场操作的实际需求，每台反应釜对应的操作位都预留了仪表安装位置，可就地显示温度、压力参数，关键管路上的阀门全部设置在操作人员站立可及的1200mm-1500mm高度区间，无需登高即可完成操作，取样口设置在罐体侧壁1000mm高度位置，取样时可直接对接取样瓶，无需额外搭设辅助平台。罐体之间的操作平台采用型钢框架搭配防滑钢板制作，平台高度与反应釜夹套顶部齐平，方便操作人员查看顶部人孔、阀门的运行状态，平台边缘设置了防护栏杆，符合车间安全操作规范。整套布局充分考虑了生产过程中的巡检、操作、维护、检修全流程需求，没有出现管路遮挡操作口、设备间距不足无法拆装部件的问题，可直接作为同类化工车间布局设计的参考模板，建模时所有部件的尺寸比例都严格按照工程实际设置，可直接导出工程图用于施工参考。
