11千瓦35千牛工业缆索牵引绞车结构

　　在矿山斜巷物料输送、船舶码头系泊牵引、工程施工重型构件移位、林业索道集材这类需要持续大牵引力的作业场景里，缆索绞车是核心的牵引执行单元，这套11千瓦功率等级、额定牵引力35千牛的绞车结构，完全围绕中载持续牵引的工况做了全链路的结构适配。从实际落地的作业需求出发，这类绞车不需要追求超大体量的牵引冗余，反而要在安装空间受限的作业面，做到动力输出、结构强度、安装便捷性的平衡，比如井下巷道的辅助牵引点位、码头岸线的临时系泊工位，往往没有大尺寸设备的安装条件，这套结构的整体安装底座采用一体化焊接框架，所有承力点位的筋板布置都对应牵引力的传力路径，没有多余的冗余结构，安装时只需要将底座的四个地脚孔对应预埋螺栓固定，不需要额外做现场的结构补强，就能承受额定牵引力下的反向拉拽载荷。

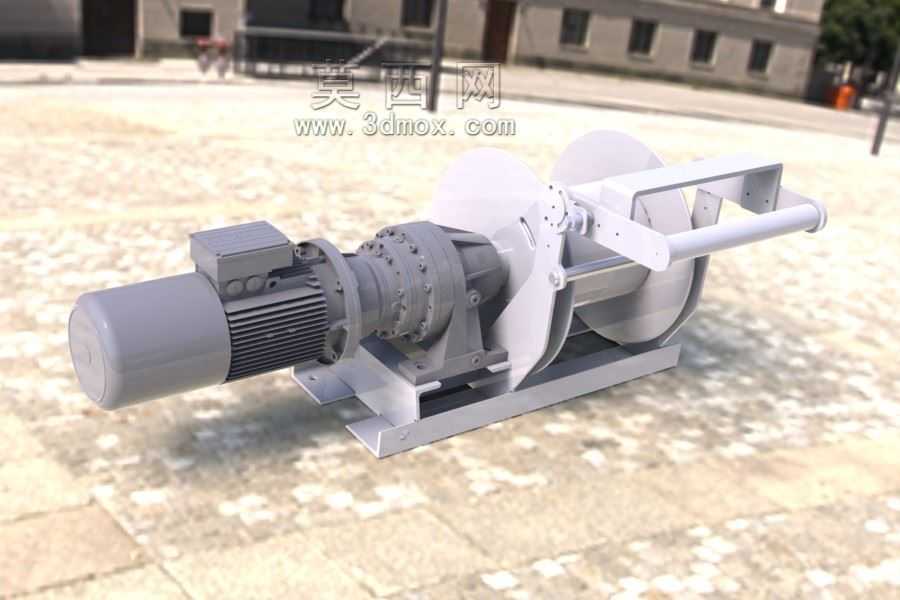

　　动力端的排布上，驱动电机直连行星减速机构的输入端，没有额外的联轴器过渡结构，一方面压缩了整体的轴向尺寸，让整套设备的横向安装边界控制在紧凑范围内，能适配狭窄的安装工位；另一方面行星减速机构的大减速比特性，刚好匹配11千瓦电机的高转速输出特性，把电机的高转速低扭矩输出，转化为卷筒端低转速大扭矩的牵引动力，35千牛的额定牵引力，刚好覆盖中载场景下的缆索拉拽需求，比如单根重型缆绳的牵引张紧、数吨级构件的短距离移位、作业面缆索的恒张力收放，都能在额定载荷下稳定运行，不会出现动力不足或者过载闷机的情况。

　　卷筒部分的结构设计，采用了双挡边的单层缠绕卷筒结构，挡边的高度比缆索缠绕后的最大层高高出足够余量，避免牵引过程中缆索脱出卷筒的风险，卷筒的容绳量对应常规中载作业的缆索长度需求，不需要额外做加长定制就能适配多数通用场景。排缆机构集成在卷筒的出绳侧，采用随动式的导向辊结构，牵引过程中缆索的出绳角度变化时，导向辊会自适应摆动，让缆索始终沿着卷筒的轴向均匀排布，不会出现缆索乱绳、叠层挤压的问题，这一点在长时间持续牵引的作业中尤为重要，很多现场绞车的故障都源于乱绳导致的缆索挤压变形、卷筒载荷偏载，这套随动排缆的结构从根源上降低了这类故障的概率。

　　机架部分的承力设计，把减速机构的安装座、卷筒的轴承座、电机的固定位都集成在同一个焊接底座上，所有承力焊缝都沿着牵引力的作用方向布置，焊接后做整体的去应力处理，避免长期承载后出现机架变形的问题。轴承座采用剖分式结构，后期维护更换卷筒或者轴承时，不需要拆解整个动力端的结构，只需要拆开轴承座的上盖就能完成部件更换，大幅降低现场维护的工作量。出绳端的导向架做了圆角过渡处理，避免缆索收放过程中被钢结构棱角切割磨损，延长缆索的实际使用寿命。

　　从安装边界来看，整套设备的重心落在底座的几何中心附近，固定后不会出现偏载倾覆的风险，底座的地脚孔采用长圆孔设计，现场安装时允许一定的安装位置偏差，降低基础施工的精度要求。动力端的电机接线盒位置预留了足够的接线操作空间，现场布线时不需要额外调整电机的安装角度就能完成线缆接驳。制动结构集成在减速机构的输入端，靠电机端的电磁制动实现断电锁止，一旦作业过程中出现动力中断，制动结构会立刻锁止输入轴，避免卷筒在缆索拉力下反转溜车，保障作业过程的安全性，这个制动扭矩的设定刚好匹配35千牛牵引力下的反向载荷，不会出现制动不足或者制动过剩导致的结构冲击。

　　在实际工况适配中，这套绞车的结构可以适配多类作业场景的定制化调整，比如需要增加容绳量时，可以在不改动底座安装尺寸的前提下更换对应长度的卷筒，需要调整牵引速度时，可以通过调整减速机构的速比来匹配不同的作业节奏，不需要重新设计整套机架结构，核心的安装接口都做了通用化设计，能覆盖多数中载牵引场景的使用需求。结构建模过程中，所有配合面的公差、焊缝的标注、部件的装配逻辑都完全按照实际加工装配的要求搭建，每一个螺栓的安装位置都预留了对应的扳手操作空间，不会出现建模完成后实际装配干涉的问题，不管是用来做结构方案评审、还是后续的加工出图、或者作业场景的布局模拟，都能直接对应实际的工程需求，没有脱离实际生产的理想化结构设计。
