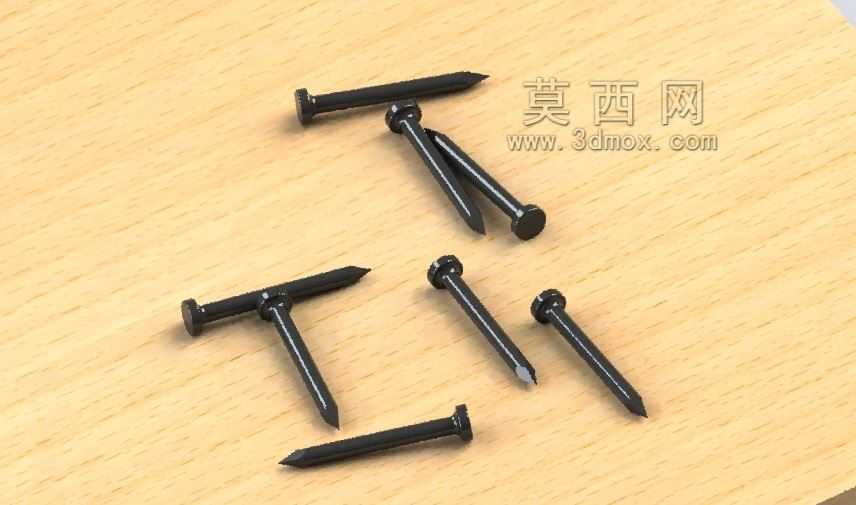

普通圆钢钉五金紧固件三维结构设计

项目分类:通用五金配件 发布时间:2021-11-08 ID:371281
  • 普通圆钢钉五金紧固件三维结构设计
  • 普通圆钢钉五金紧固件三维结构设计
  • 普通圆钢钉五金紧固件三维结构设计
  • 普通圆钢钉五金紧固件三维结构设计

  日常生产生活场景里,圆钢钉是最常见的基础五金连接件,从家装木作固定、建筑模板临时拉结,到家具组装、木质包装箱封钉,甚至手工皮具、模型制作的小尺寸固定场景,都能见到这类零件的身影。很多刚接触结构设计的从业者容易忽略这类基础五金件的设计细节,觉得就是一根带尖的圆钢,实际上要满足不同场景的使用需求,每一处结构尺寸都有对应的工程逻辑。

  先从钉身的结构说起,常规圆钢钉的钉杆采用等直径冷拔低碳钢线材加工,钉杆的直线度公差需要控制在每100mm长度弯曲量不超过0.3mm,要是直线度不达标,钉入过程中很容易出现弯折、钉道偏移的问题,尤其是在硬木或者混凝土预制件上使用时,弯曲的钉杆会直接导致固定失效。钉尖部分采用四棱锥切削结构,锥角通常控制在28度到32度之间,这个角度区间是经过大量实际使用验证的:角度过小,钉尖虽然锋利但刚性不足,钉入硬质材料时容易卷尖;角度过大,钉入阻力会直线上升,很容易把被固定的木质材料撑裂。钉尖的偏心量要求不超过0.1mm,偏心的钉尖在钉入时会向一侧偏斜,无法保证固定位置的精度。

  再看钉头部分,也就是常说的钉帽,采用扁平圆形结构,直径通常是钉杆直径的2.2到2.5倍,厚度根据钉的整体规格对应调整,钉帽下表面和钉杆的衔接处做了微小的圆弧过渡,避免应力集中导致钉入时钉帽从钉杆根部断裂。钉帽的上表面做了细密的网格滚花,这个细节很多人没注意到,滚花的作用是增加锤子敲击时的摩擦力,避免锤头打滑敲偏,同时也能在需要起钉的时候,给羊角锤的起钉槽提供足够的咬合摩擦力,不会出现滑脱。钉帽和钉杆的同轴度公差同样控制在0.1mm以内,不然敲击时受力点偏移,很容易把钉杆打弯。

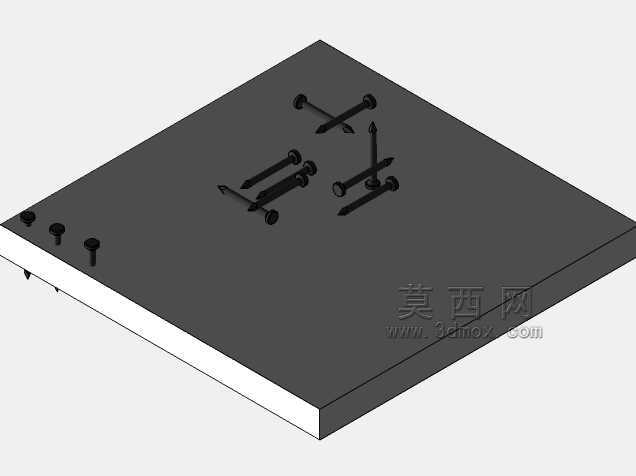

  不同使用场景下的钢钉尺寸边界差异很大,比如家装木龙骨固定常用的50mm、70mm长度规格,钉杆直径对应2.5mm、3mm;建筑模板固定用的100mm、150mm钢钉,钉杆直径会提升到3.8mm、5mm,保证足够的拉结强度;而手工模型、皮具固定用的小规格钢钉,长度可能只有10mm到20mm,钉杆直径不到1.5mm,这类小尺寸钢钉的钉尖会做的更尖锐,减少对薄型材料的破坏。设计这类钢钉的三维模型时,不能只做简单的拉伸加切除,要还原实际生产中的工艺细节:比如钉杆表面因为冷拔工艺留下的细微轴向纹路,钉帽冲压成型时的边缘微小圆角,还有钉尖切削后留下的棱边过渡,这些细节会直接影响后续做装配模拟、渲染出图的真实度。

  从安装边界来看,钢钉的固定深度有明确的工程要求,通常钉入基层的深度不能小于钉总长度的三分之二,才能保证足够的握钉力,比如用70mm的钢钉固定木龙骨,钉入墙体或者基层木方的深度至少要达到47mm,剩下的长度用来固定面层材料。如果是在不同材质的基层上使用,尺寸选择也有区别:在软木基层上可以选直径稍小的钢钉,避免撑裂木材;在硬质木材或者轻质砖基层上,要选直径稍大、钉尖角度稍小的钢钉,保证顺利钉入的同时有足够的握持强度。另外,钢钉的排布间距也有讲究,固定木质板材时,钉距不能小于钉杆直径的15倍,边距不能小于钉杆直径的10倍,不然很容易导致板材开裂,这些实际使用中的约束条件,在做三维结构设计时都要提前考虑到,不能只画一个孤立的零件模型,要结合实际安装场景的边界条件调整结构参数。

  很多人觉得这类基础五金件没有设计含量,实际上恰恰是这类用量极大的基础零件,每一处尺寸公差、结构细节都是经过几十年甚至上百年的使用迭代优化出来的,没有多余的结构,每一处形状都对应着明确的功能需求。做这类零件的三维建模时,要跳出“画形状”的初级思路,从实际使用的受力情况、加工工艺、安装场景倒推结构参数,比如钉杆和钉帽衔接处的圆角,不是为了好看,是为了减少冷镦加工时的应力集中,同时避免钉入时钉帽位置的木材被压裂;钉尖的四棱结构,不是随便切个尖就行,四棱的切削刃在钉入时可以快速切断木材纤维,比圆锥尖的钉入阻力小30%左右,同时不容易把木材纤维挤向两侧导致材料开裂。这些细节如果没有实际的工程使用经验,很容易在建模时忽略,做出来的模型看着形状对,实际不符合生产和使用的逻辑。
