木柄钳工敲击作业用锤结构设计

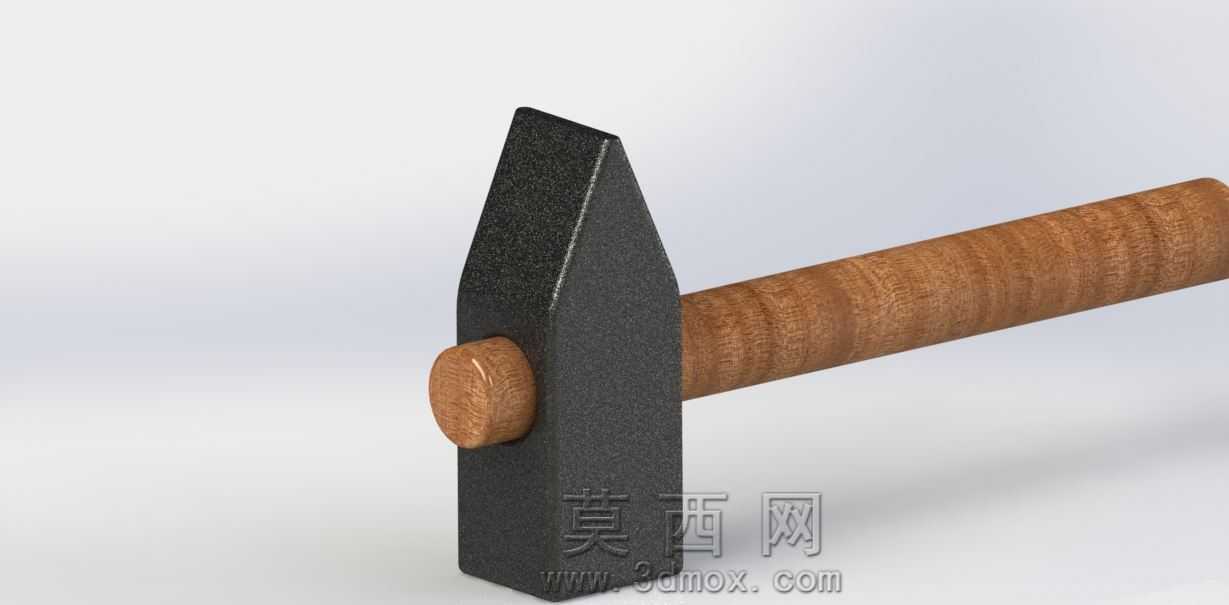

　　在机械装配、维修、钣金加工以及日常五金作业场景中，手锤是出现频率极高的手动敲击工具，不同作业场景对锤的结构、重量、握持手感都有明确的适配要求，本次设计的木柄敲击锤，主要面向轻载敲击作业场景，可满足工件整形、销钉拆装、錾切辅助、小型零件装配对位等多类作业需求。从实际使用的痛点出发，很多一体式全金属锤在长时间握持作业时，金属柄的震动会直接传导至操作者腕部，连续作业半小时以上就容易出现腕部酸胀的问题，而部分塑料柄锤在低温环境下容易出现柄部脆裂的风险，因此本次设计选用硬杂木作为锤柄材质，利用木材本身的阻尼特性吸收敲击时产生的反震力，同时硬杂木的表面摩擦系数足够，即使手掌有少量汗液也能保持稳定握持，不会出现打滑脱手的风险。

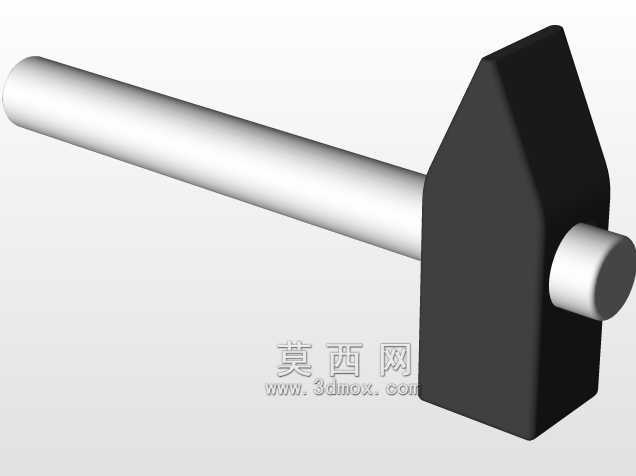

　　锤头部分采用碳素钢整体锻造后淬火处理，打击面硬度控制在HRC48-55区间，既保证敲击时不会出现工作面凹陷变形，也避免硬度过高导致打击面崩裂飞出碎屑的安全隐患；锤头的一端设计为平面打击端，用于常规的敲击作业，另一端为楔形窄端，可用于狭小空间内的敲击、钣金件的局部整形以及錾子的配合敲击，覆盖更多细分作业场景。结构连接部分，锤头与锤柄采用锥度过盈配合，锤柄安装端加工出1:50的锥度，从锤头的安装孔穿入后，在锤头露出的锤柄端部加装木质楔钉，楔钉打入后会将锤柄端部涨开，与锤头的安装孔内壁紧密贴合，避免使用过程中锤头松动脱落，这种连接结构经过上百年的实际使用验证，可靠性远高于普通的胶粘或者螺丝固定结构，

　　即使在高频次敲击的工况下也能保持连接稳定。外形尺寸设计上，锤头总长度控制在110mm左右，平面打击端直径为28mm，楔形端的最窄处厚度为6mm，锤柄总长度为320mm，握持段直径为30mm，符合成年人手掌的握持尺寸，整体重量控制在500g左右，这个重量区间既可以保证敲击时拥有足够的冲击力，也不会因为重量过大导致长时间作业时手臂疲劳。安装边界方面，锤头的安装孔为椭圆形锥孔，长轴尺寸为22mm，短轴尺寸为16mm，加工时需要保证孔内壁的粗糙度不超过Ra3.2，避免锥面配合时出现接触间隙；锤柄的安装段需要与锥孔完全配研，接触面积不低于85%，打入楔钉后，楔钉的沉入深度为10mm，不会突出锤柄端面影响使用。从设计细节来看，

　　锤头的所有棱边都做了R2的圆角处理，避免热处理时出现应力集中导致开裂，同时也防止使用过程中锋利棱边划伤操作者；锤柄的握持段加工出均匀的环状防滑纹理，纹理深度为0.5mm，既可以增加握持摩擦力，也不会因为纹理过深硌手影响握持舒适度；木柄表面做浸油处理，填充木材表面的纤维间隙，避免日常使用时水分渗入导致木材腐烂变形，延长工具的整体使用寿命。在实际作业适配中，这款锤可以配合不同规格的錾子完成金属板材的錾切、焊渣的清理作业，也可以在装配作业中敲击铜棒完成轴承、衬套的压装对位，在钣金维修场景中，楔形端可以对车身钣金的凹陷部位进行精细敲平修复，相比大重量的八角锤，这款轻量木柄锤的操控性更好，适合精度要求更高的轻载敲击作业。建模过程中，对锤头的重心位置做了优化，将重心控制在锤头几何中心往平面打击端偏移3mm的位置，这样敲击时的冲击力会更集中在打击点，不会出现锤身偏转的情况，提升敲击的精准度；锤柄的安装角度与锤头中心线保持垂直，误差控制在0.5°以内，避免敲击时出现偏载，导致锤柄受力断裂。另外，考虑到不同使用者的握持习惯差异，锤柄的尾部做了圆弧收腰处理，直径缩小至26mm，握持时尾部可以卡在手掌根部位置，即使大力敲击也不会出现锤柄从手中滑脱的情况，提升使用安全性。
