办公用彩色工字图钉三维结构设计

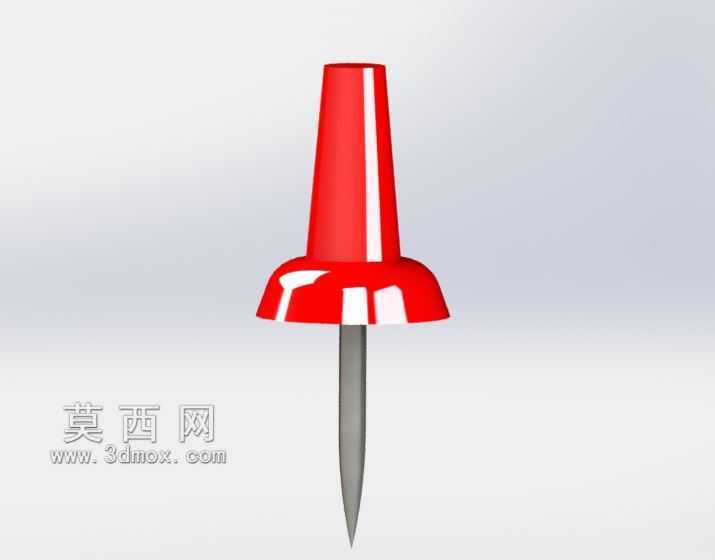

　　日常办公场景中，纸质文件的临时固定是高频刚需，工字图钉作为轻量固定耗材，广泛应用于公告栏张贴、图纸临时定位、软木板展示、办公桌面文件归集等场景，相比普通订书钉，它不会在纸张上留下不可逆的装订孔，拆卸后纸张可保持完整，也能反复插拔使用，适配软木、毛毡、EVA泡棉等多种低密度基材的固定需求。这款图钉的结构分为三个核心部分，顶部的按压帽、中部的承托圆盘、底部的穿刺针，三个部分采用过盈配合的方式组装，不需要额外粘接剂即可保证使用过程中不松脱。顶部按压帽采用上窄下宽的圆锥台结构，锥度设置为1:4，这个角度既可以保证手指按压时的受力面足够，不会因为压强过大产生硌手的触感，也能在批量收纳时避免图钉之间互相卡滞，方便从收纳盒中快速取用。

　　按压帽表面做了竖向的防滑凹槽，即使手部有少量汗液，按压施力时也不会出现打滑的情况，帽体边缘做了R0.8的圆角过渡，没有尖锐棱角，日常取用、插拔过程中不会划伤手部。中部的承托圆盘直径比按压帽底部直径大3mm，这个尺寸边界的设计有两个作用，一是按压时可以分散压力，避免图钉过度刺入基材，保证钉入深度统一，不会出现钉帽陷入软质基材内部难以拔出的问题；二是拔出时可以给指甲或者起钉工具提供受力支点，不需要额外工具就能徒手快速拆卸。承托圆盘和按压帽的衔接位置做了环形的应力卸荷槽，当图钉受到侧向磕碰力时，应力会在卸荷槽位置释放，不会直接传递到穿刺针和帽体的衔接位置，避免出现针体弯折、帽体开裂的问题。底部的穿刺针采用冷拉碳钢材质，

　　针尖部分做了三段式磨削，最前端的穿刺段锥度为1:8，长度2mm，这个角度可以保证穿刺时的阻力最小，轻轻施力就能穿透20张70g办公用纸，不会出现纸张被顶皱、破损的情况；中间的过渡段锥度为1:20，长度8mm，刺入基材后可以和基材产生足够的抱紧力，固定后不会因为纸张自重出现滑落、松动的情况；最上端的固定段为等直径圆柱，和中部承托圆盘的安装孔采用H7/p6的过盈配合，压装后可以承受15N以上的轴向拉拔力，正常使用过程中不会出现针体和帽体分离的情况。整体装配完成后，图钉的总高度为25mm，其中穿刺针露出承托圆盘的长度为11mm，这个钉入深度既可以保证穿透常规厚度的文件、刺入公告栏基材3-5mm获得足够固定力，

　　也不会因为钉入过深导致基材背面出现突出的针尖，避免日常使用时被针尖划伤。按压帽的最大直径为10mm，这个尺寸适配常规的图钉收纳盒格位，批量存放时不会出现卡格、倒放的情况。设计过程中针对不同使用场景做了结构优化，比如用于工程图纸临时固定的场景，承托圆盘的平面度控制在0.1mm以内，钉入后圆盘和图纸表面完全贴合，不会出现局部翘起导致图纸边角弯折的问题；用于教学展示场景的图钉，按压帽采用高饱和度的彩色塑料材质，不同颜色可以用来区分不同类别的张贴文件，提升信息分类效率。针对反复插拔的使用需求，穿刺针的表面做了镀镍防锈处理，即使在相对潮湿的办公环境中长期存放，也不会出现锈迹污染纸张或者基材的问题。结构验证阶段，针对侧向受力做了专项测试，当图钉完全钉入标准软木板后，在距离承托圆盘5mm的位置施加10N的侧向力，针体不会出现永久弯折，移除外力后可以保持原有直线度，满足反复使用的强度要求。针对按压施力的场景，当施加30N的轴向按压力时，按压帽不会出现开裂、变形的情况，这个力值远大于日常使用时的手指按压力，保证正常使用过程中不会出现结构损坏。另外，承托圆盘的下表面做了细微的环形防滑纹路，当图钉固定光滑铜版纸或者覆膜海报时，纹路可以增加和纸张表面的摩擦力，避免纸张因为自重沿着钉体下滑，保证固定的稳定性。
