螺旋弹簧式焊接烙铁放置支架结构

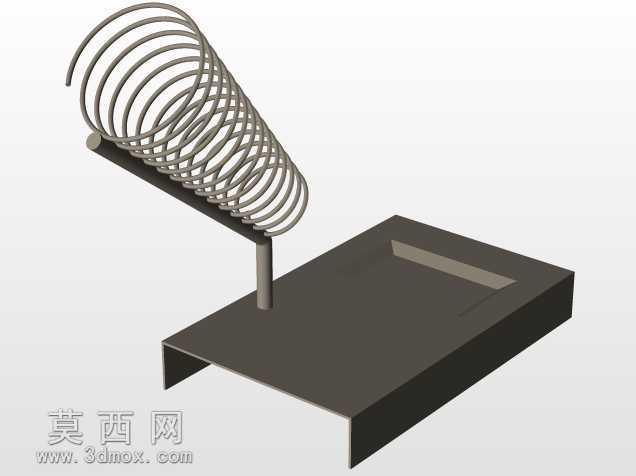

　　在电子组装、五金维修、线束加工等涉及锡焊作业的工位上，烙铁的临时放置一直是工位布局里容易被忽略但直接影响操作安全与效率的细节，这款螺旋承托式烙铁放置结构，正是针对一线焊接工位的实际使用痛点完成的结构设计。日常焊接作业中，烙铁头工作温度可达三百摄氏度以上，随意搁置不仅会烫坏工作台面、烫伤操作人员，还容易因烙铁滚落造成焊锡飞溅、工件污损，甚至引发线路烫伤短路的隐患，这款结构的设计首先从放置稳定性与隔热防护两个核心需求切入。整体结构分为底座承托区、立柱支撑段、螺旋搁置圈三个功能部分，底座采用折边成型的金属板结构，折边高度控制在15毫米左右，既能够保证底座自身的结构刚度，避免放置时出现翘边晃动，

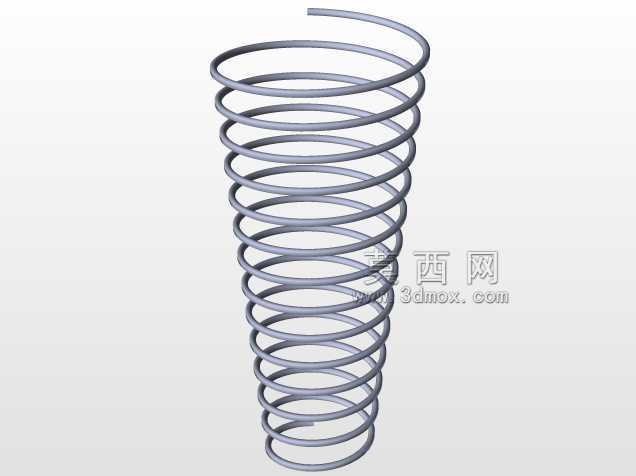

　　同时底座平面预留的矩形凹槽可作为高温海绵的放置区，用于作业过程中快速擦拭烙铁头表面残留的氧化焊锡，无需额外搭配独立的海绵盒，减少工位零散配件的占用空间。立柱采用直径6毫米的实心金属圆杆加工，垂直固定在底座靠近后侧的位置，固定位置避开海绵放置区，同时保证螺旋圈伸出底座边缘的距离刚好适配常规烙铁的手柄长度，不会出现烙铁头悬出过长导致重心偏移的问题。上部的螺旋搁置圈采用直径2.5毫米的金属丝绕制而成，螺旋圈整体呈15度倾斜角设置，螺旋内径从靠近立柱端到外端逐渐放大，能够适配不同直径的烙铁手柄，不管是细柄的精密电子烙铁还是粗柄的大功率焊接烙铁，都能稳定卡放在螺旋圈内，倾斜的角度让烙铁头自然朝下，既避免焊锡残留顺着手柄流向操作人员手部，

　　也能让烙铁余热自然散出，不会在螺旋圈位置积热传导到底座。从安装边界来看，整个结构的底座平面尺寸控制在100毫米×80毫米范围内，整体高度不超过120毫米，占用工位面积极小，可直接放置在焊接工作台的右手操作侧，距离焊锡丝放置位150毫米左右的位置，刚好符合操作人员取放烙铁的动作半径，无需大幅抬臂即可完成取放动作，减少操作过程中的动作浪费。螺旋圈的绕制间距控制在5毫米，既能够保证对烙铁手柄的支撑密度，避免手柄局部受力变形，也能让空气在螺旋间隙内流通，加快烙铁非作业状态下的表面散热，减少高温对支架金属结构的长期热氧化影响。底座的折边结构同时兼顾了防滑功能，折边边缘做了圆角打磨处理，不会刮伤工作台表面，底座自身重量控制在200克左右，

　　取放烙铁时不会因为烙铁的拖拽带起底座，保证放置过程的稳定性。在实际产线应用中，这类支架除了常规电子焊接工位使用，还可适配首饰加工、塑料件热熔修整、线束搪锡等需要使用高温加热工具的工位，结构没有多余的复杂零件，所有部件均可采用常规五金边角料加工成型，加工工艺仅涉及金属丝弯折、板材折边、点焊固定三个工序，加工成本低，结构耐用性强，长期使用后即使螺旋圈出现热变形，也可单独更换螺旋圈部分，无需整体报废。设计过程中特意规避了塑料等不耐高温的材料，所有与烙铁可能接触的部位均采用金属材质，避免长期高温烘烤出现材料融化、变形、释放有害气体的问题，底座表面不做额外的涂层处理，避免高温导致涂层脱落起皮，仅做表面去毛刺打磨，即使有焊锡滴落在底座上，冷却后也可轻松刮除，不会影响后续使用。螺旋圈的最外端做了向内的收边处理，没有突出的金属丝端头，避免取放烙铁时端头刮伤烙铁手柄的绝缘层，也防止操作人员误碰划伤。立柱与底座的连接采用点焊固定，焊点位置做打磨处理，没有突出的焊疤，保证底座放置时的平面度，不会出现放置不稳晃动的情况。从人机操作角度考量，螺旋圈的倾斜角度经过多次现场调试，最终确定的15度倾角刚好匹配操作人员手持烙铁放回时的手腕角度，放回时无需刻意调整手腕角度即可将烙铁顺利滑入螺旋圈内，取用时也可直接顺着倾斜角度拿起，动作连贯无卡顿，适合高频次的焊接作业场景，减少每一次取放的动作调整时间，累计可提升单工位作业效率约百分之八左右。
