Perkins发动机轴瓦式工作台金属构件

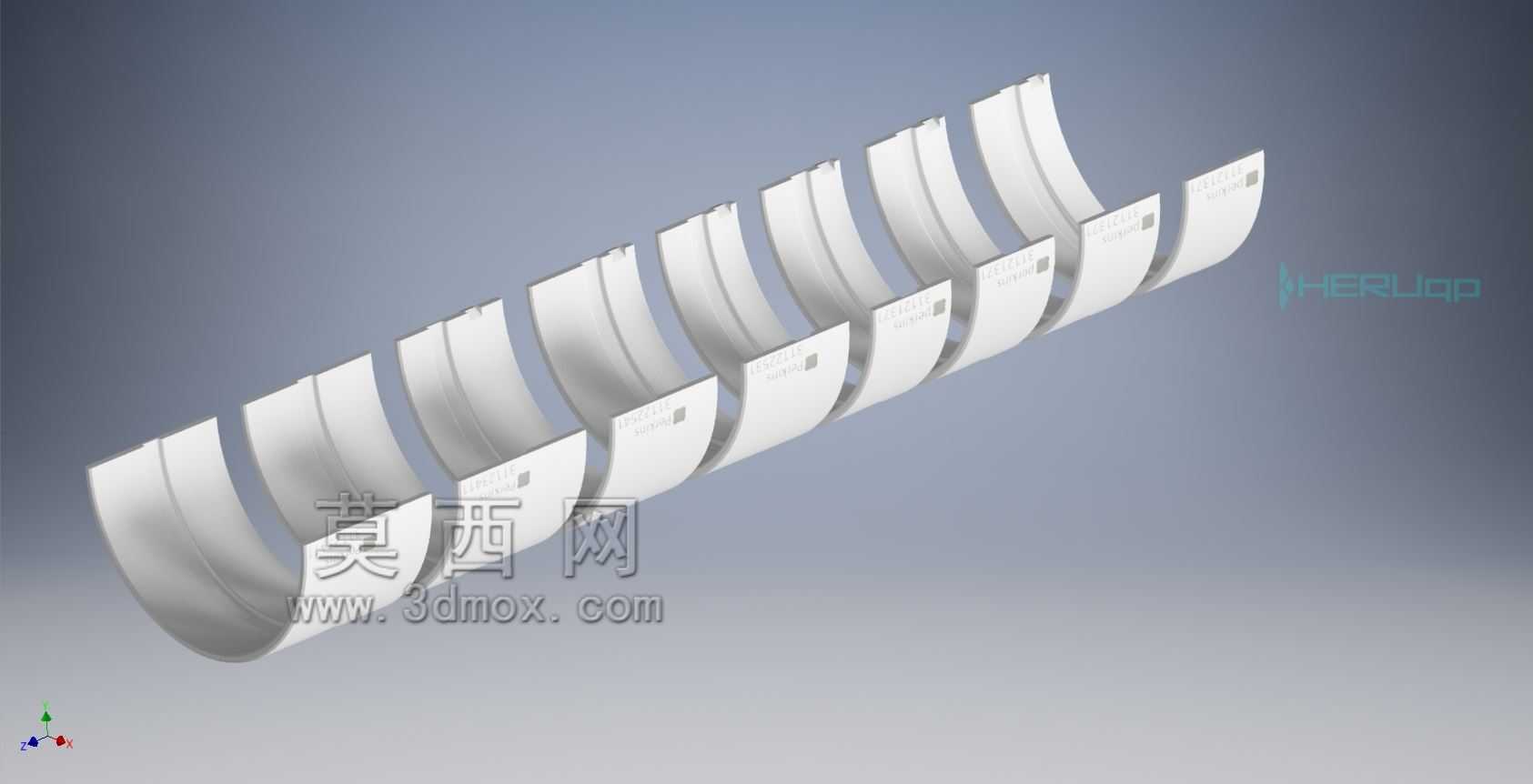

　　在柴油发动机的曲柄连杆机构运维与装配场景中，这类轴瓦类金属构件是核心的摩擦副配套零件，主要承担曲轴主轴颈或连杆轴颈的滑动支撑作用，本次呈现的构件适配Perkins CM系列柴油动力单元，多用于工程机械、农用机械、备用发电机组的动力核心装配环节。从实际工况需求出发，该构件采用半圆弧形分体式结构，这种设计思路完全服务于发动机装配工艺：曲轴装入缸体主轴承座或连杆大头孔时，无需整环穿套，可直接将上下两片轴瓦分别嵌入轴承座与轴承盖的定位槽内，大幅降低总装工序的操作难度，也为后续轴瓦磨损后的维保更换提供了便利，无需拆解整根曲轴即可完成易损件替换。从结构细节来看，构件的弧形内表面是直接与曲轴轴颈接触的工作面，

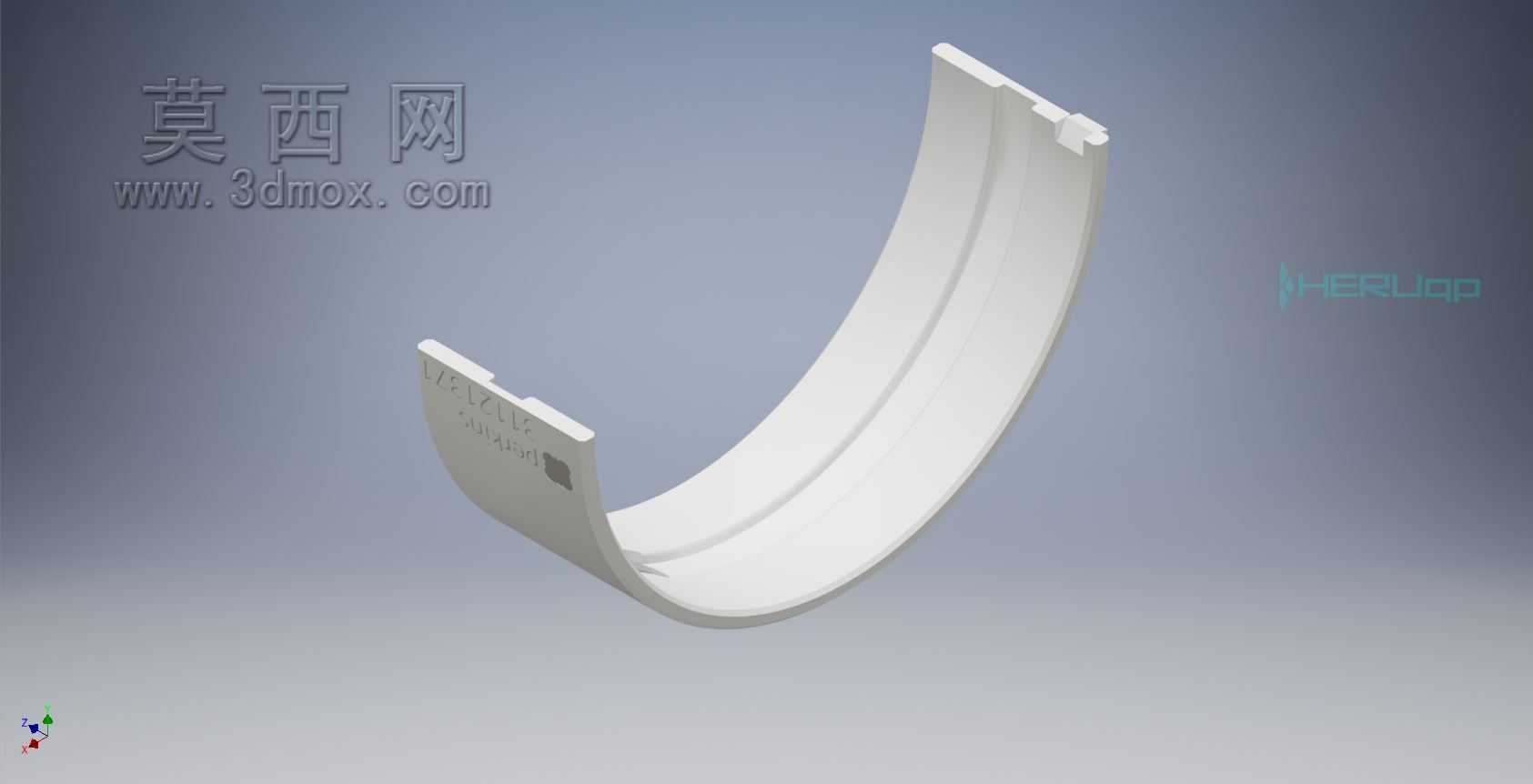

　　加工时需要保证极高的圆柱度与表面粗糙度，才能在发动机运转时形成稳定的压力润滑油膜，避免金属直接接触造成的干摩擦烧瓦故障；构件两端设计的定位凸台，是安装时的关键限位结构，能够卡入轴承座对应的凹槽内，防止发动机运转过程中轴瓦出现周向转动或轴向窜动，一旦轴瓦发生移位，会瞬间阻断润滑油路，造成曲轴抱死的严重动力故障。在安装边界层面，这类轴瓦的外径需要与轴承座孔保持过盈配合，过盈量控制在微米级区间，过盈量不足会导致轴瓦松旷异响，过盈量过大则会造成轴瓦内孔变形失圆，破坏与曲轴轴颈的配合间隙；轴瓦的壁厚公差需要严格控制，才能保证装配后曲轴的回转中心与缸体设计中心重合，避免各缸曲柄连杆机构出现运动干涉。构件的自由开口尺寸略大于半圆周长，

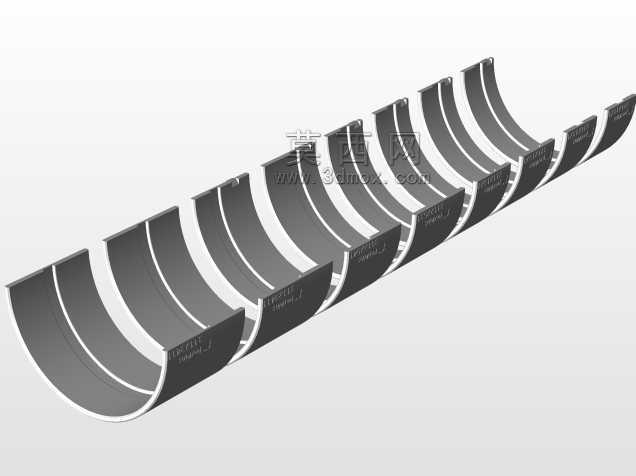

　　这是特意设计的安装预紧余量，当轴承盖按规定扭矩拧紧后，轴瓦会在压紧力作用下与轴承座孔完全贴合，保证良好的散热与载荷传递效果。从实际使用场景看，这类轴瓦需要承受发动机做功行程中爆发压力带来的冲击载荷，同时要适应曲轴高速回转时的滑动摩擦，因此基体采用钢背结构保证结构强度，内表面通常会覆有减摩合金层，兼顾承载能力与减摩性能；构件外侧的非工作面需要与轴承座孔紧密贴合，保证摩擦产生的热量能够快速传递到缸体或连杆本体，通过发动机冷却系统带走热量，避免轴瓦温度过高导致合金层熔化失效。在三维建模过程中，这类构件的弧形曲面需要严格按照发动机主轴承孔的设计尺寸构建，定位凸台的位置与尺寸需要与轴承座的定位槽完全匹配，同时要预留出合理的油槽、

　　油孔位置（部分同系列轴瓦会在内表面设计布油槽），保证润滑油能够均匀分布到整个摩擦工作面；建模时还要重点关注轴瓦的对口面平面度，两片轴瓦装配后对口面需要完全贴合，避免出现错位导致的间隙泄漏，影响润滑油膜的建立。对于发动机维修与改装从业者而言，这类构件的三维模型可以直接用于虚拟装配校验，提前验证轴瓦与曲轴、轴承座的配合间隙是否符合设计要求，避免实物装配时出现配合过紧或过松的问题；在发动机逆向开发过程中，这类轴瓦的尺寸数据也是构建完整曲柄连杆机构模型的核心基础数据，直接关系到整个动力单元的运转可靠性与使用寿命。
