环形冷压接线端子导线连接结构

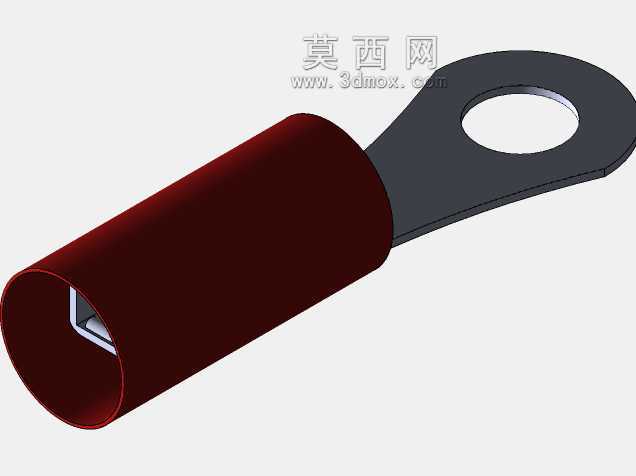

　　在低压电气布线、设备电控柜装配、家电内部接线、汽车线束加工等场景里，这类环形冷压接线端子是解决导线与接线桩可靠连接的核心基础零件，日常作业里但凡遇到需要把多股软导线固定到带螺栓的接线柱上的工况，基本都会用到这类结构，避免散丝、虚接、接触电阻过大引发的发热、脱落甚至打火故障。从结构功能上看，该零件分为两个核心功能段，一端是带标准安装孔的环形压接耳，这个部位的核心作用是通过螺栓、螺母组件将端子牢牢固定在设备的接线桩、接地排或者元器件接线端上，环形孔的尺寸需要匹配对应规格的紧固螺栓，安装时孔位与螺栓的同轴度、压接耳平面与接线座平面的贴合度，直接决定了连接的接触面积与抗振动松脱能力，设计时环形耳的边缘做了圆弧过渡，没有尖锐棱角，既避免安装时划伤操作人员，也防止尖端放电带来的安全隐患，同时耳片的厚度经过匹配，既保证足够的压紧强度，不会在螺栓拧紧时发生形变断裂，也不会因为过厚导致螺栓锁紧行程不足。另一端是圆筒形的导线压接筒，这个部位是用来容纳剥除绝缘层的导线线芯的，压接筒的内径匹配对应线径的多股铜芯线，压接作业时通过冷压钳从筒壁外侧施加定向压力，让筒壁金属与线芯产生塑性形变，紧密咬合在一起，既保证足够的拉脱力，不会在布线拉扯、设备运行振动时出现导线与端子脱离的情况，也能保证足够低的接触电阻，避免大电流通过时局部过热。压接筒的外表面做了绝缘包覆层，也就是图中看到的深红色护套部分，这个绝缘层一般采用耐温、阻燃的PVC或者尼龙材质，

　　一方面是防止压接部位裸露的导体意外触碰相邻带电体造成短路，另一方面也能在压接完成后对导线根部形成应力缓冲，减少导线反复弯折时线芯在压接口处断裂的风险，绝缘护套的长度略长于金属压接筒，末端会延伸到导线绝缘层外侧一小段，刚好覆盖住线芯与绝缘层的过渡位置，避免线芯外露。设计这类端子的时候，首先要匹配对应的导线线径范围，不同平方数的导线对应不同内径的压接筒与不同尺寸的环形安装孔，不能出现大端子压细线导致压接不牢、或者小端子套粗线导致线芯无法完全插入的问题；其次金属基材一般选用高纯度紫铜，表面做镀锡处理，既保证优良的导电性能，也能提升抗氧化能力，避免长期使用后接触面氧化导致接触电阻上升；压接筒的接缝处要做到紧密贴合，没有明显缝隙，

　　防止压接时出现开裂，同时筒壁的厚度要均匀，保证冷压时各个方向的形变一致，不会出现局部压穿或者压接不实的问题。安装边界方面，这类端子安装后，环形耳的平面要完全贴合接线座的平面，螺栓拧紧的扭矩要符合对应规格的要求，不能过紧导致耳片被压裂，也不能过松导致接触不良；压接筒部位压接完成后，要做拉脱力测试，保证导线能承受规定的拉力不脱落，同时绝缘护套要完全套到位，不能有导体裸露在护套外侧。在实际设备布线场景里，这类端子相比叉形端子，抗振动松脱能力更强，适合用在有持续振动的设备比如工程机械、运动设备的接线部位，也适合接地回路的连接，因为环形结构不会因为螺栓轻微松动就从接线桩上脱落，能保证接地回路的持续可靠导通；相比焊接的接线方式，

　　冷压端子的作业效率更高，不需要焊锡、电源，现场作业更方便，也不存在焊接时虚焊、焊锡脱落的问题，一致性更容易控制。建模的时候要注意几个关键尺寸的把控：环形安装孔的中心到压接筒末端的总长度，决定了布线时端子占用的空间长度，避免相邻端子之间出现干涉；环形耳的外径要匹配接线桩周围的空间，不能过大导致碰到周边的元器件或者壳体；压接筒的内径与长度要严格对应适配的线径，保证线芯插入后有足够的压接接触长度；绝缘护套的壁厚要均匀，外表面光滑无毛刺，和金属筒的贴合要紧密，不会轻易脱落。另外，压接筒与环形耳的过渡位置要做圆弧过渡，避免应力集中，在压接或者安装受力时出现断裂，这个过渡段的圆角大小也会影响端子整体的抗疲劳性能，在长期受振动的工况下，应力集中的位置很容易出现金属疲劳断裂，所以建模时这个部位的圆角不能省略，也不能做的过小。
