TO-220封装直插式电压调节器三维结构

　　做硬件结构设计快十年，经手的板卡类三维建模项目里，TO-220封装的直插电压调节器是出现频率极高的元器件，小到学生课程设计的电源板，大到工业控制柜里的辅助供电回路，几乎都能看到这类器件的身影。很多刚入行的结构工程师做PCB装配建模时，总容易忽略这类功率器件的安装边界，要么把散热片预留空间算小了，要么把引脚间距做偏，最后打样回来器件插不进去，或者装完和周边电容、接线端子干涉，耽误项目进度。

　　这类电压调节器的核心作用是在电路回路里把波动的输入电压稳定在设定输出值，给后级的芯片、传感器、执行元件提供可靠的供电，避免电压波动造成元器件工作异常甚至烧毁。和贴片封装的稳压芯片比，TO-220直插封装的器件普遍能承受更大的耗散功率，不需要走回流焊工艺，手工焊接、维修更换都更方便，在中小功率供电场景里的适用性非常强。

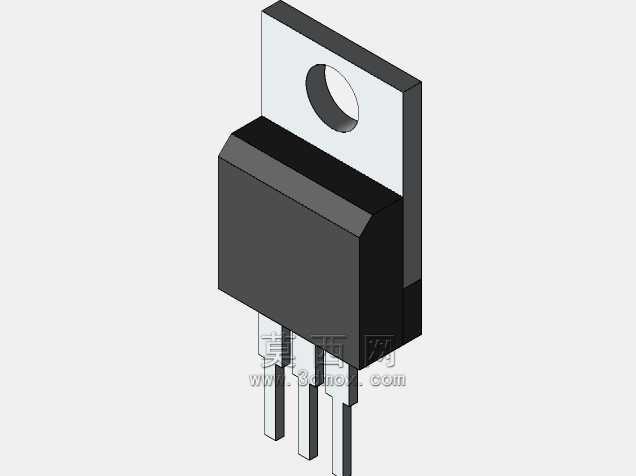

　　从结构设计角度看，这个器件的三维建模首先要卡准几个核心尺寸边界：首先是主体塑封部分的轮廓，黑色环氧塑封块是器件的核心本体，内部绑定了稳压晶圆，建模时要注意塑封块和上方金属散热片的台阶差，这个台阶的尺寸直接决定了后续装配散热片时的贴合度，如果台阶尺寸做不准，散热片装上去会翘边，导热硅脂涂得再厚也没法保证有效接触，散热效率会打很大折扣。上方的金属固定片是安装散热片或者直接锁在设备金属壳体上的结构，中间的安装孔位公差要控制在合理范围，一般设计时孔位要比实际选用的固定螺丝直径大0.2mm左右，避免加工累积误差造成锁付困难，金属片的折弯角度也要和实际器件一致，不然锁螺丝时会给塑封本体施加额外应力，长期受应力作用可能造成内部晶圆引脚脱焊，或者塑封体开裂。

　　引脚部分的建模是容易出问题的重灾区，三个直插引脚的中心间距必须严格对应PCB封装的焊盘间距，引脚的截面尺寸、伸出长度也要符合实际器件的参数，很多新手建模时会把引脚做成和塑封本体完全垂直的理想状态，但实际生产出来的器件引脚多少会有轻微的偏移，所以在做整机装配干涉检查时，要给引脚周边预留0.3mm左右的安全间隙，不能把周边结构件贴著引脚设计，不然插件时引脚被结构件顶住没法顺利插到底。另外引脚伸出塑封本体的根部位置要做合理的应力避让，不要在模型里把引脚和塑封的交接处做成直角锐边，实际器件这里是有微小的圆弧过渡的，建模时还原这个细节，后续做引脚受力仿真时结果才会更贴近实际情况，避免误判引脚受外力断裂的风险。

　　实际应用场景里，这类电压调节器的安装方式主要分两种，一种是直接插在PCB上，靠PCB焊盘固定，小电流工况下不需要额外加装散热片，这时候建模要注意器件本体和PCB板面的距离，塑封本体底部不要直接贴在PCB丝印层上，预留1mm左右的间隙，方便焊接时助焊剂挥发，也避免器件工作发热长期烘烤PCB板面造成板材老化。另一种是大电流工况，需要把器件上方的金属片通过螺丝锁在铝制散热片或者设备的金属壳体上，这时候除了器件本身的尺寸，还要把绝缘粒、导热硅胶片的安装空间预留出来，绝缘粒的厚度、螺丝头的沉头深度都要算在整体安装边界里，很多人建模时只算器件本身厚度，忘了加绝缘配件的尺寸，最后装配完螺丝顶到散热片造成短路，这类低级错误在项目调试阶段非常常见。

　　做这类电子元器件的三维建模，核心不是把外观做的多逼真，而是把所有和装配相关的尺寸边界做准确，让结构工程师在做整机布局时能直接调用模型做干涉检查，不用反复核对实物样品尺寸。比如器件顶部到散热片的距离、引脚伸出PCB背面的长度、金属安装片的左右偏移量，这些尺寸直接决定了整个电源模块的布局空间，差个1mm可能就会让整个机箱的内部结构重新调整。另外建模时还要考虑器件的公差累积，比如塑封本体的宽度公差、金属片的位置公差，在做周边结构设计时要预留合理的间隙，不能按理想的零公差状态去做布局，不然量产时很容易出现装配不良的问题。

　　从电路适配的角度说，这类直插电压调节器的结构设计经过了几十年的市场验证，安装孔位、引脚尺寸已经形成了行业通用的标准，不管是哪个厂家生产的同封装器件，核心安装尺寸都是统一的，所以建好一个标准模型就能适配绝大多数同封装的稳压器件，不用每次新项目都重新建模，能大幅提高结构设计的效率。建模时还要注意区分不同引脚的长度差异，有些厂家的器件中间引脚会比两边引脚稍短一点，做插件装配模拟时要还原这个细节，避免出现插件时中间引脚先受力顶坏晶圆的问题。
