马蒂克32x125规格活塞组气动执行元件

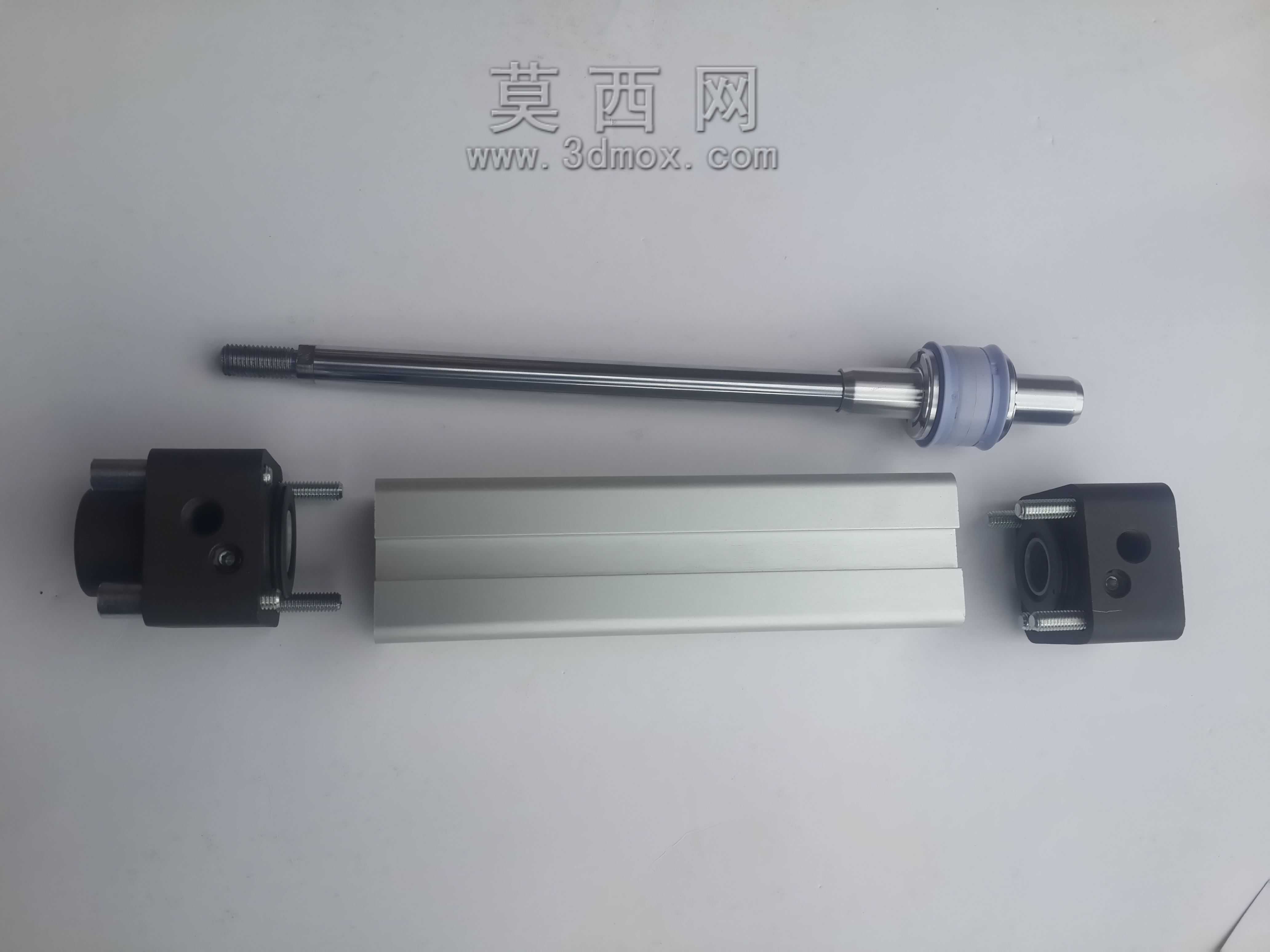

　　这款活塞组是气动系统里的核心直线执行部件，对应32mm缸径、125mm行程的规格，在轻工包装、电子装配、小型物料输送这类需要中等推力直线往复动作的工位上适配性极强，比如包装线上的料盒推送、装配工位的工件压紧、分拣机构的挡料停料动作，都能看到同规格活塞组的应用场景。从结构设计来看，这款活塞组采用方形缸体的型材结构，缸筒部分是挤压成型的硬质铝合金型材，表面做了硬质阳极氧化处理，既保证了缸筒内壁的耐磨性能，也让缸体本身具备足够的抗弯强度，安装时可以直接依托缸体上的安装槽固定，不需要额外加装安装支架，能有效压缩设备的安装空间。活塞部分采用双密封结构，活塞上的导向环采用填充聚四氟乙烯材质，既能减少活塞往复运动时的摩擦阻力，

　　也能避免活塞与缸筒内壁直接接触产生磨屑，延长元件的使用寿命，活塞杆采用镀铬处理的中碳钢材质，表面粗糙度控制在Ra0.8以内，配合杆端的防尘圈与密封圈，能有效阻挡外界粉尘、切削液进入缸体内部，在有少量切削液飞溅的机加工辅机工位也能稳定工作。气路接口分布在缸体的端盖侧，采用标准快插接口适配规格，不需要额外加工转接螺纹，现场配管时可以直接插入对应外径的气管完成连接，端盖与缸体的连接采用内置拉杆结构，从外部看不到外露的拉杆螺栓，整体外观更规整，也能避免外露螺栓在设备运行过程中剐蹭周边的管线或者工件。从安装边界来看，这款活塞组的缸体截面尺寸为标准32缸径方形型材尺寸，全伸出状态下的总长度为缸体基础长度加上125mm行程长度，

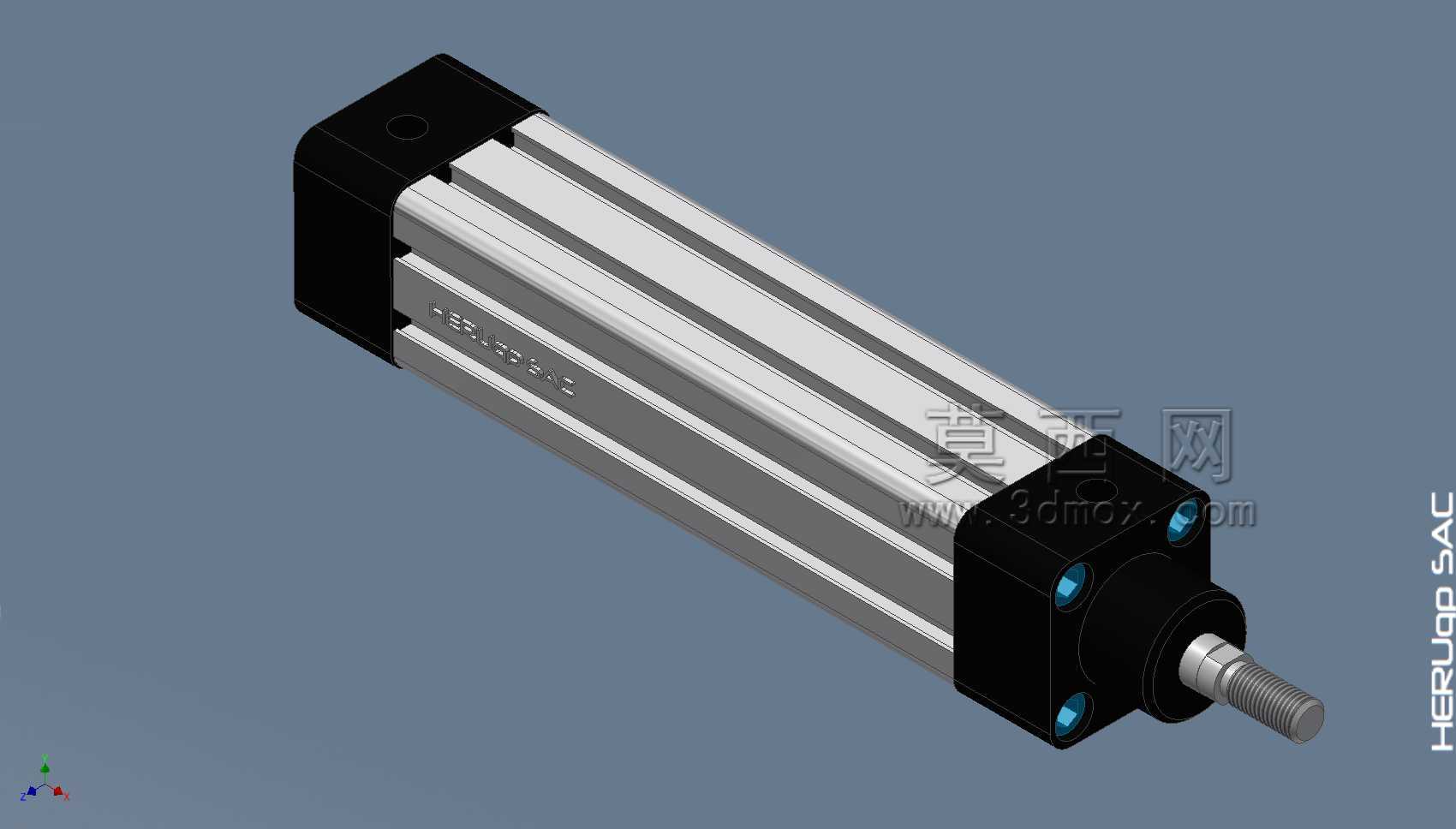

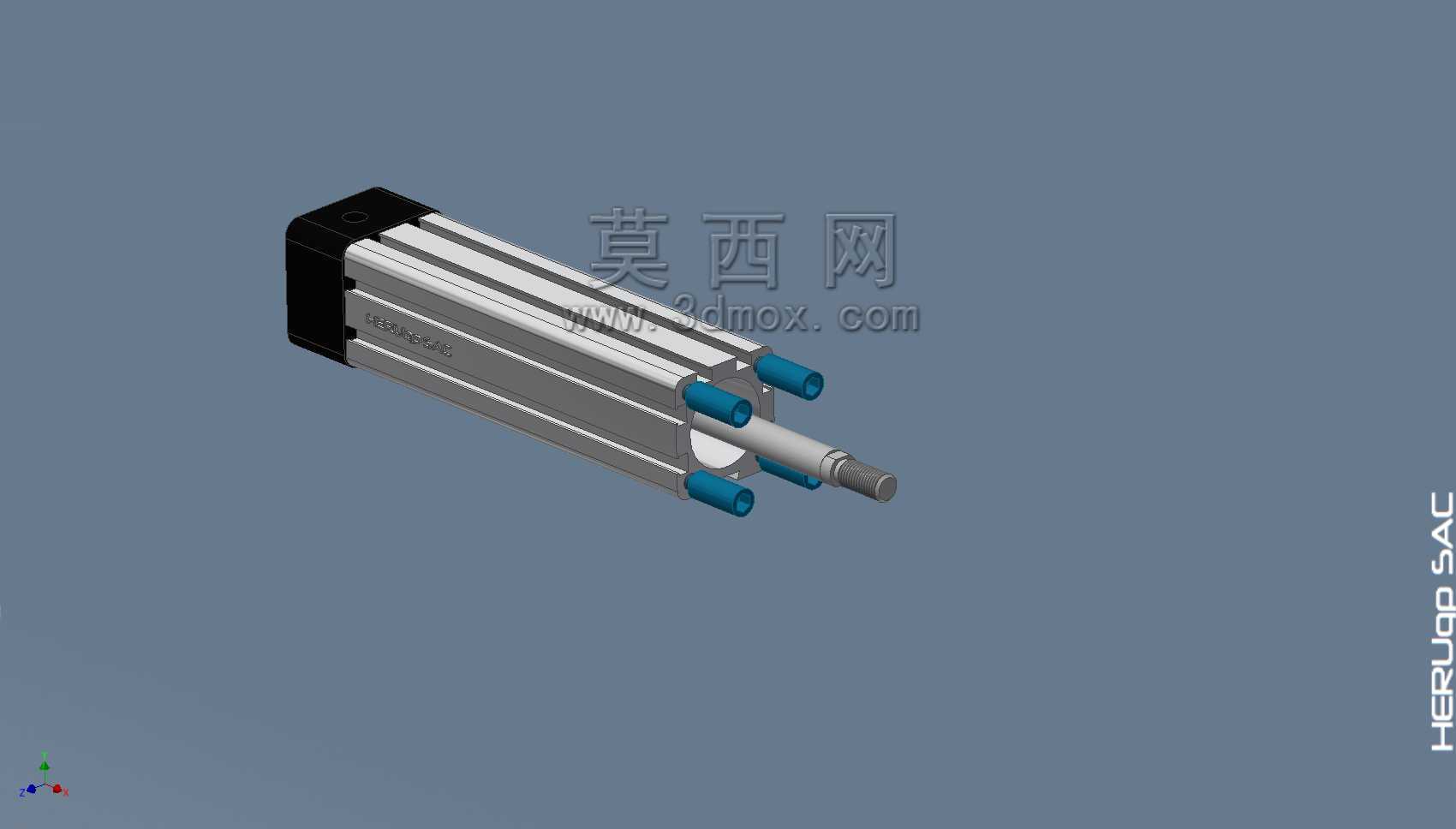

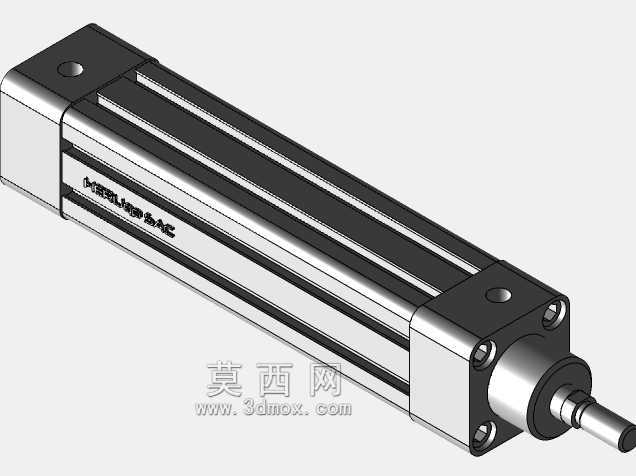

　　安装时需要预留足够的活塞杆伸出空间，同时要保证活塞杆的运动方向与负载的运动方向同轴，避免出现侧向力作用在活塞杆上，导致密封件提前磨损、活塞杆弯曲的问题。在实际选型适配时，这款活塞组在0.5MPa的工作气压下可以输出约400N的理论推力，回程拉力因为活塞杆占用了部分活塞面积，会比推力略小，适配的负载重量需要结合实际工作气压、动作频率来核算，动作频率较高的工位需要额外考虑气源处理单元的过滤精度与润滑配置，保证活塞密封件的工作环境稳定。设计这款三维模型的时候，完全按照实物的装配关系搭建，缸体、活塞、活塞杆、端盖、密封件、气路接口都做了独立的零件结构，装配约束完全匹配实际的装配逻辑，在做设备整体布局设计时，可以直接调用这个模型做干涉检查，

　　验证安装空间是否足够，也可以基于这个模型修改安装接口的尺寸，适配不同设备的安装需求，比如在端盖上加装磁性开关的安装槽，就可以配套磁性开关实现活塞位置的信号检测，满足自动化设备的信号反馈需求。很多做小型自动化设备的工程师在布局气动回路的时候，往往会忽略活塞组的安装边界与周边管线的空间预留，直接调用精准的三维模型做布局，就能提前发现安装干涉、管线弯折半径不足这类问题，减少后期现场装配时的改造成本。这款活塞组的结构属于紧凑型方形气缸的典型结构，相比圆形缸体的气缸，方形缸体的抗扭转性能更好，在负载有小幅扭转力的工况下也能稳定工作，不需要额外加装导向轴，能简化设备的整体结构。
