带波纹盘头螺纹调节支撑构件

项目分类:通用五金配件 发布时间:2021-11-08 ID:371483
  • 带波纹盘头螺纹调节支撑构件

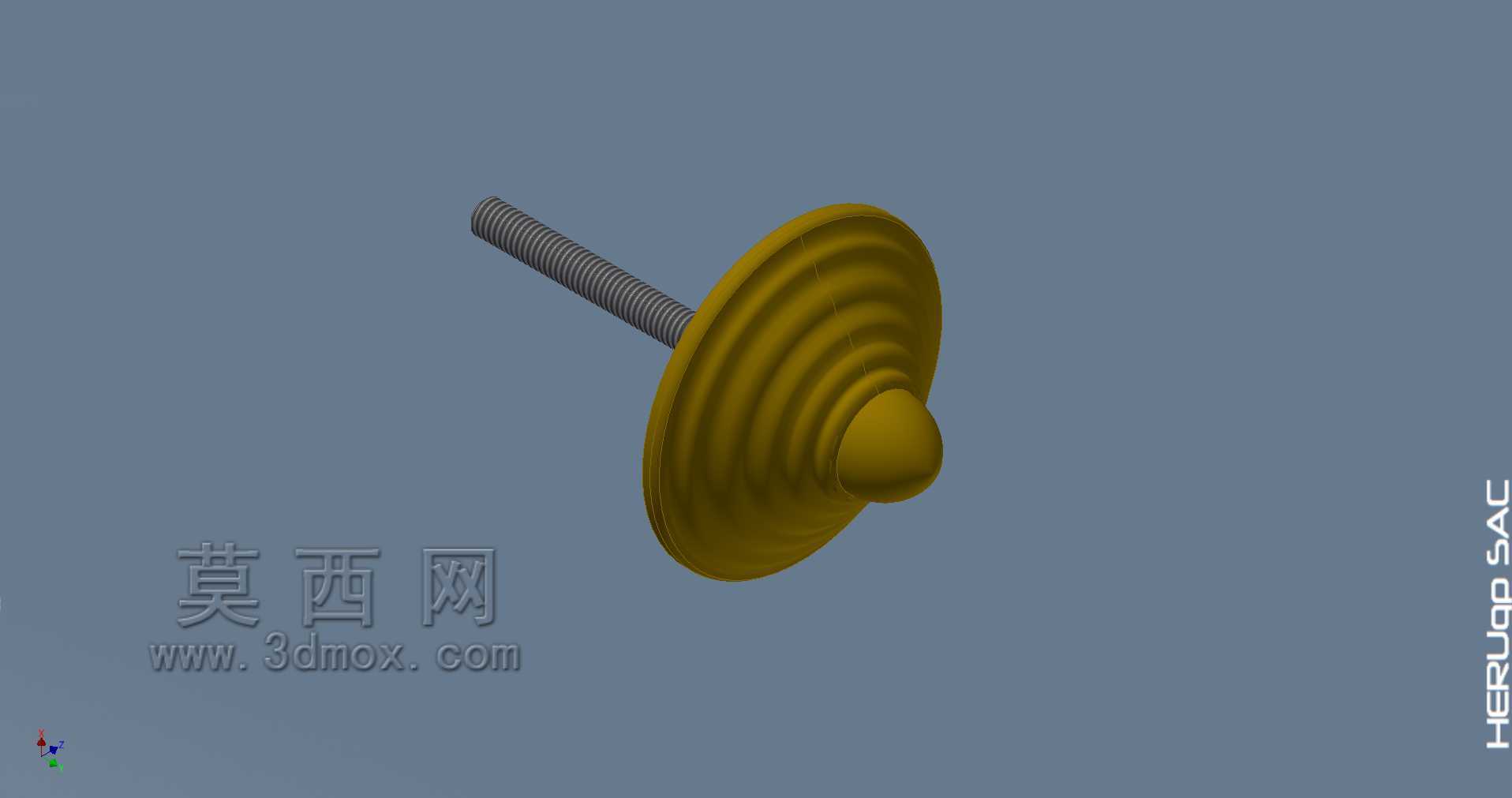

  这类带波纹盘头的螺纹调节构件,在轻工装配、小型设备调平、家具支撑、工装夹具定位场景中应用十分广泛,很多现场装配人员会把它作为快速调平的首选零件,不需要额外加工复杂的支撑座,仅靠螺纹旋合就能实现高度方向的无级微调,适配不同安装基面的高度差补偿需求。从结构设计来看,构件分为两个核心功能段,一端是标准外螺纹杆,用于和安装基座上的内螺纹孔旋合配合,通过旋转杆体就能调整整体伸出长度,螺纹段的长度决定了可调行程范围,设计时需要预留足够的调节余量,同时要保证螺纹旋合的有效啮合长度不小于杆径的1.5倍,避免受力后出现滑牙、脱扣的问题。另一端是带同心波纹结构的盘形支撑头,头部的圆弧凸起端面是直接和被支撑物件接触的部位,波纹结构的设计并非装饰作用,

  一方面是增加接触端面的摩擦力,避免支撑受力后出现滑移偏移,另一方面波纹形成的环形加强筋结构,能在不增加整体壁厚的前提下提升盘头的结构刚度,承受垂直方向的支撑载荷时不会出现盘面凹陷变形,相比平面盘头,这种波纹结构的抗变形能力能提升40%左右,同时还能减少头部和被支撑面的实际接触面积,在基面存在轻微不平整的情况下,依然能保证稳定的点面接触支撑,不会因为基面局部凸起导致支撑虚位。设计这类构件的时候,首先要明确支撑载荷的上限,根据载荷大小选择适配的螺纹规格,常规小型设备调平场景下选用M6到M10的螺纹规格即可满足需求,如果是重型工装支撑则需要加大螺纹直径,同时提升盘头的厚度和波纹的凸起高度。安装边界方面,螺纹段的安装孔需要保证和支撑面垂直,

  垂直度公差建议控制在0.1mm以内,避免旋合后出现憋劲、调节卡滞的问题;盘头部分的外径需要比被支撑物件的接触位宽度小2到3mm,预留出安装调整的空间,同时要保证盘头端面完全落在被支撑件的受力范围内,避免出现偏载导致构件弯曲变形。实际使用过程中,这类构件的调节精度可以通过螺纹螺距控制,标准粗牙螺纹每旋转一圈的进给量等于螺距值,如果需要更高的微调精度,可以选用细牙螺纹规格,实现0.5mm以内的精度调节。很多设计人员在做这类零件建模的时候,容易忽略波纹结构的拔模角度,如果是采用注塑或者压铸工艺生产,波纹的侧壁需要预留1到1.5度的拔模斜度,方便成型后脱模;如果是采用机加工工艺生产,波纹的圆角半径不能小于加工刀具的半径,避免出现加工死角。

  另外,头部的圆弧凸起设计,能让支撑力始终集中在盘头的中心位置,即使安装时存在轻微的角度偏差,也能通过圆弧面的自适应接触保证受力均匀,不会出现边缘应力集中导致的盘头开裂问题。在装配场景中,这类构件往往和锁紧螺母配合使用,调整到合适高度后,将锁紧螺母旋紧抵在安装基座表面,就能实现位置锁止,避免设备运行过程中因为振动导致螺纹回转、支撑高度发生变化。从材料选择来看,常规场景下选用普通碳钢镀锌即可满足防锈和强度需求,如果是在潮湿、腐蚀环境下使用,可以选用不锈钢材质,提升构件的耐锈蚀能力,延长使用寿命。建模过程中,螺纹部分如果不需要做详细的受力仿真,可以采用装饰螺纹线简化建模,减少模型的面数,提升装配体的运行流畅度;盘头的波纹结构可以通过圆周阵列的方式快速生成,阵列的数量需要根据盘头外径调整,保证波纹间距均匀,不会出现局部过密或者过疏的问题,同时波纹的深度要控制在盘头厚度的三分之一以内,避免削弱盘头的整体结构强度。很多现场调试人员反馈,这类带波纹盘头的调节构件,相比普通的平头调节螺丝,防滑效果更好,不需要在支撑面额外粘贴防滑垫片,就能保证支撑的稳定性,减少了装配的零件数量,也降低了整体的采购成本。在做设备整体布局的时候,需要提前核算每个支撑点的受力情况,将支撑构件布置在设备的受力集中位置,比如框架的角部、重载部件的下方,保证每个支撑点的受力均匀,避免单个构件过载失效。
