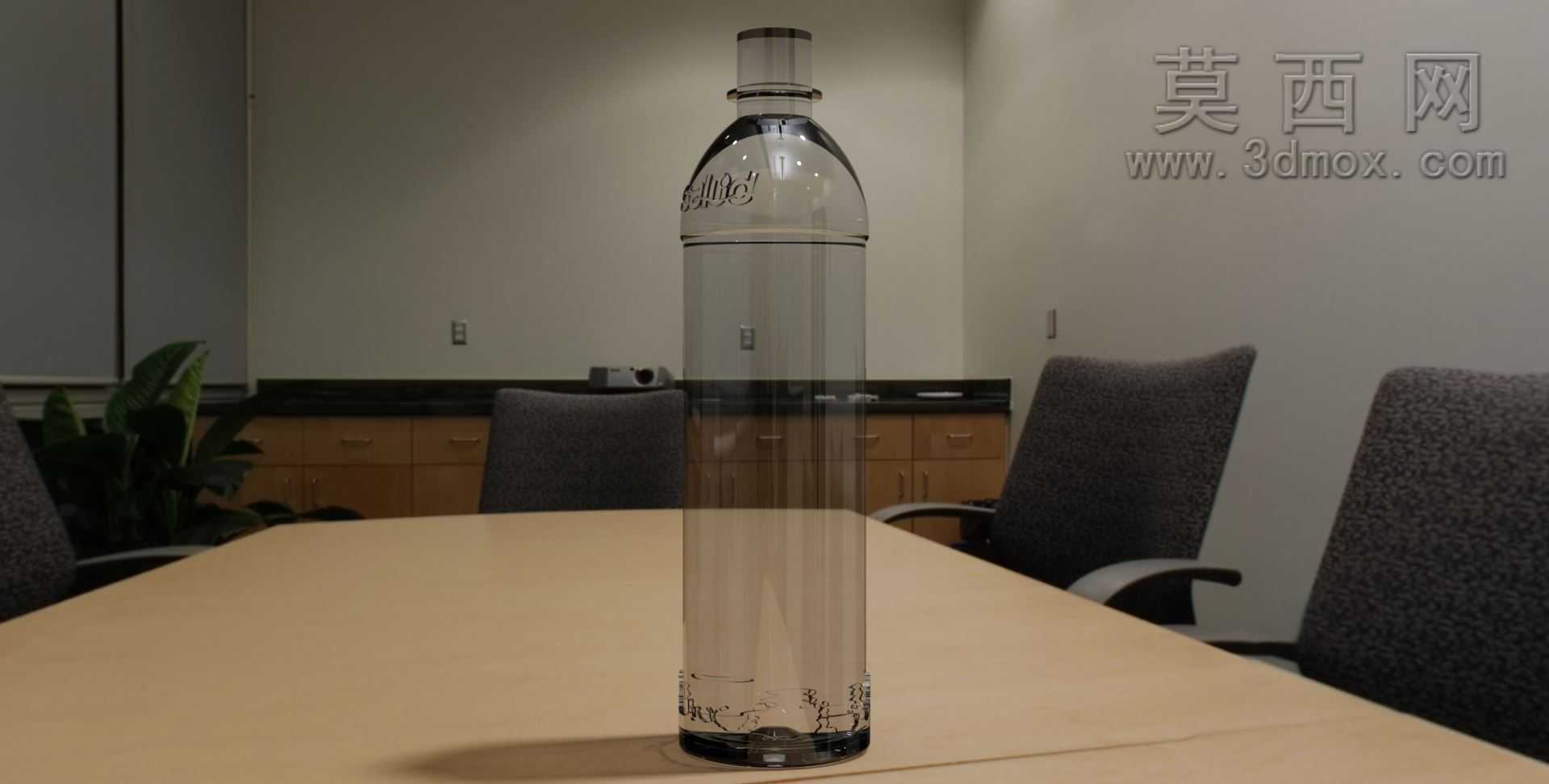

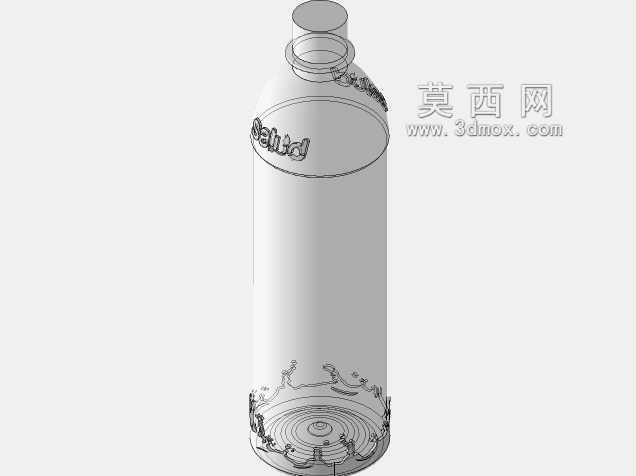

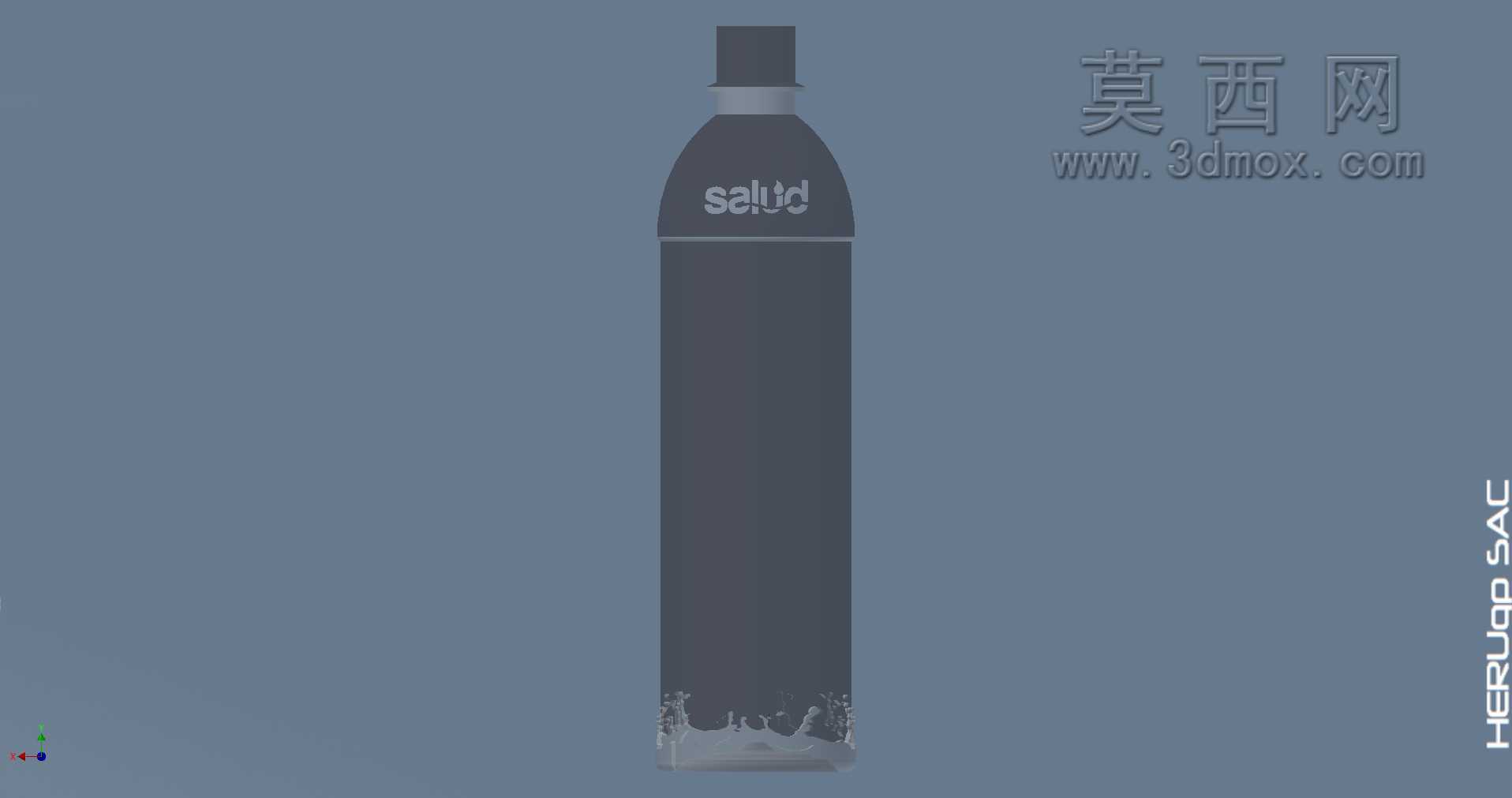

瓶装饮用水包装容器三维结构设计

　　日常快消品流通环节中，瓶装饮用水的包装容器是衔接饮品灌装、仓储运输、终端售卖与用户使用的核心载体，该三维结构完整还原了市面主流瓶装水的全尺寸结构特征，可直接用于包装结构验证、灌装生产线适配调试、运输堆码仿真测试等工程场景。在灌装生产线适配环节，该瓶型的瓶口外径、螺纹导程与密封颈高度完全匹配常规旋转式灌装头的夹持与旋封公差范围，瓶肩位置的过渡圆弧曲率经过反复校核，可避免高速灌装过程中液体沿瓶壁飞溅外溢，同时瓶身中部的等直径柱段可适配现有生产线的传送带定位卡槽、贴标机辊轮压紧行程，无需对现有量产线的工装夹具做大规模改造即可直接投产，大幅降低新品包装的上线调试周期。从结构功能设计逻辑来看，瓶口位置的加厚密封环结构，

　　可在瓶盖旋紧后形成两道环形密封接触面，即便在运输过程中经历高低温环境变化导致瓶内气压波动，也能避免渗漏问题出现；瓶肩位置采用大曲率渐变过渡而非直角转折，一方面可提升瓶身上部的抗挤压能力，在堆码过程中上层载荷可沿圆弧面均匀分散到瓶身周向，避免局部应力集中导致瓶身瘪陷，另一方面也能在用户握持倾倒时，让液体沿瓶肩弧面平稳流出，不会因流速突变产生呛溅。瓶身主体的柱段结构并非等壁厚设计，建模时特意在周向均匀分布了四道微向内凹的竖向加强筋，单道筋的凹陷深度控制在1.2毫米，既不会影响瓶身外贴标签的平整贴合度，又能大幅提升空瓶的轴向抗载能力——空瓶堆叠仓储时，单瓶可承受的轴向压力可达120牛以上，完全满足六层托盘堆码的载荷要求，

　　同时在用户单手握持时，凹陷筋位可增加手指与瓶身的接触摩擦力，即便瓶身附着冷凝水也不易打滑脱落。瓶底位置采用了内凹式五瓣支撑脚结构，这一设计经过多次结构仿真优化，支撑脚的凸起高度与内凹球面的曲率匹配，一方面可让灌装后的瓶身在平面放置时保持稳定，不会因底部微小形变出现放置倾斜，另一方面在吹塑成型环节，该结构可让瓶底的PET材料分布更均匀，避免局部壁厚过薄导致跌落时底部开裂，常规1.2米高度自由跌落至水泥地面时，瓶底的应力可沿五瓣支撑脚均匀分散，无开裂漏液风险。从安装与适配边界来看，该瓶型的总高度控制在230毫米，瓶身最大直径66毫米，可适配常规500毫升规格瓶装水的外包装箱、自动售货机货道、车载杯架等现有配套设施的尺寸公差范围，

　　瓶身标签粘贴区域的上下限位凸棱间距为120毫米，可直接匹配现有常规尺寸的热缩膜标签与不干胶标签，无需重新开模制作标签版辊。在运输仿真环节，该模型可导入有限元分析软件，模拟不同堆码层数、不同运输振动频率下的瓶身形变情况，验证包装结构的可靠性，也可用于新型环保材料的壁厚优化测试，在保证结构强度满足使用要求的前提下，尽可能降低单瓶的材料用量，匹配包装轻量化的行业趋势。针对终端售卖场景的展示需求，瓶身上部的光滑柱段预留了足够的品牌标识印刷区域，曲面曲率适配常规曲面印刷设备的辊轮行程，不会出现印刷图案拉伸变形的问题；瓶口的防盗环连接桥结构在建模时做了细节还原，可用于验证瓶盖旋开时防盗环的断裂力值，确保用户开启时既能明显感知防伪结构断裂，又不会因连接桥强度过高导致开启困难。
