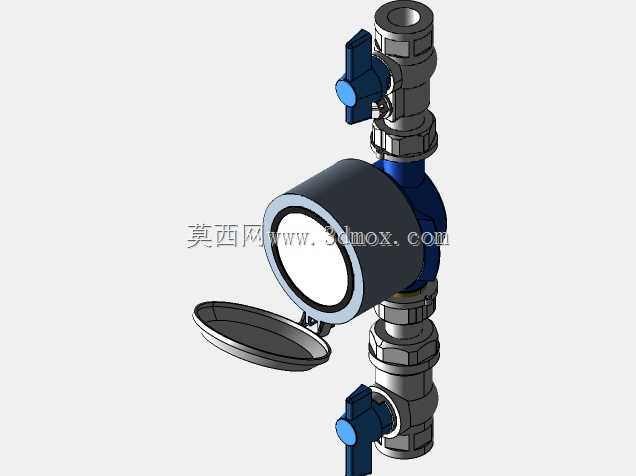

带双球阀的旋翼式冷水计量水表结构

　　这套带前后控制球阀的旋翼式冷水水表结构，主要面向民用建筑供水、商用楼宇分户计量、工业支路供水计量等场景设计，是供水管网末端计量环节的核心配套组件。实际管路布设中，水表前后端的球阀承担着管路通断控制的作用，在水表检修、更换、故障排查时，无需关闭上游主管路总阀，仅需操作前后两个球阀即可切断该计量支路的水流，大幅降低运维作业对其他供水支路的影响，避免大范围停水带来的使用不便。

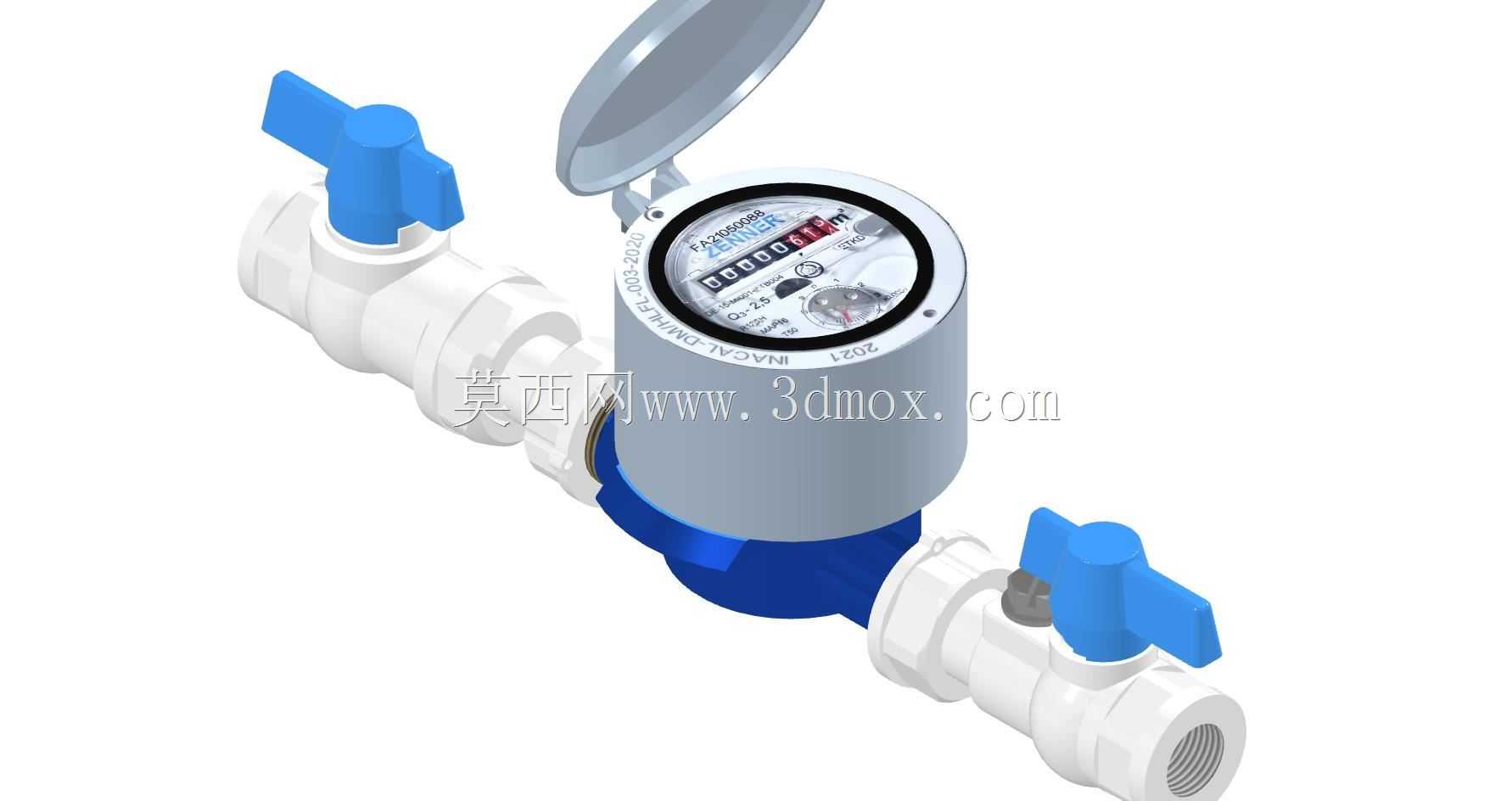

　　从功能特性来看，核心计量单元采用旋翼式计量结构，水流沿表体轴向进入计量腔后，冲击叶轮旋转，叶轮转速与管路内水的流速形成稳定线性对应关系，再通过齿轮减速机构将转动量传递到表盘计数组件，最终通过字轮与指针组合的方式直观显示累计过水量，读数清晰直观，无需外接供电即可完成计量工作，适配无外接电源的普通民用安装场景。表盖采用可翻转的密封结构，日常处于闭合状态时可阻挡灰尘、水渍溅到表盘玻璃上，避免长期使用后表盘积污影响读数，翻开后即可直接读取计量数值，操作便捷。表体下部的蓝色密封段采用多道密封圈压合结构，可承受常规供水管网1.6MPa的工作压力，避免计量腔渗漏问题。

　　设计思路上，整体结构优先考虑安装兼容性与运维便捷性，两端连接口采用标准管螺纹设计，可直接与同规格的PPR管路、镀锌钢管路通过对应接头对接，无需额外定制转接配件。前后球阀的手柄采用蓝色蝶形手柄设计，手柄朝向与管路轴线平行时为全开状态，垂直时为全关状态，操作人员无需额外工具即可快速判断阀门开关状态，手柄的操作力矩经过优化，普通成年人徒手即可完成开关操作，无需借助管钳等工具，降低日常操作的门槛。表体的安装方向做了明确的流向标识，安装时只需按照标识方向对接管路即可保证计量精度，避免装反导致计量失效或计数反转的问题。

　　外形尺寸与安装边界方面，整体结构沿管路轴向的总长度适配常规分户水表的安装预留空间，表体顶部到管路轴线的高度控制在常规水表井、水表箱的容纳尺寸范围内，安装时无需额外扩大预留安装空间。两端球阀的手柄旋转半径做了限位设计，手柄翻转时不会与墙面、相邻管路发生干涉，即使在狭窄的管道井内也能顺利完成阀门开关操作。表盖的翻转角度可达到120度以上，翻开后不会因为自身重力回落，读数时无需一直用手扶持表盖，单人即可完成抄表作业。

　　结构细节上，球阀的阀芯采用耐磨密封材质，长期频繁开关也不会出现密封失效漏水的问题，阀芯与手柄的连接采用防脱结构，避免操作力度过大时手柄与阀芯脱落导致无法控制管路通断。水表的计数机构采用密封油浸设计，计数齿轮长期浸泡在阻尼油中，既可以降低齿轮转动的磨损，延长计量机构的使用寿命，也可以避免水中的杂质进入计数腔导致齿轮卡滞，保证计量精度的长期稳定性。表体与两端球阀的连接段采用同轴度公差控制，安装后整体管路不会出现偏斜，避免对接处因为应力集中出现渗漏隐患。
