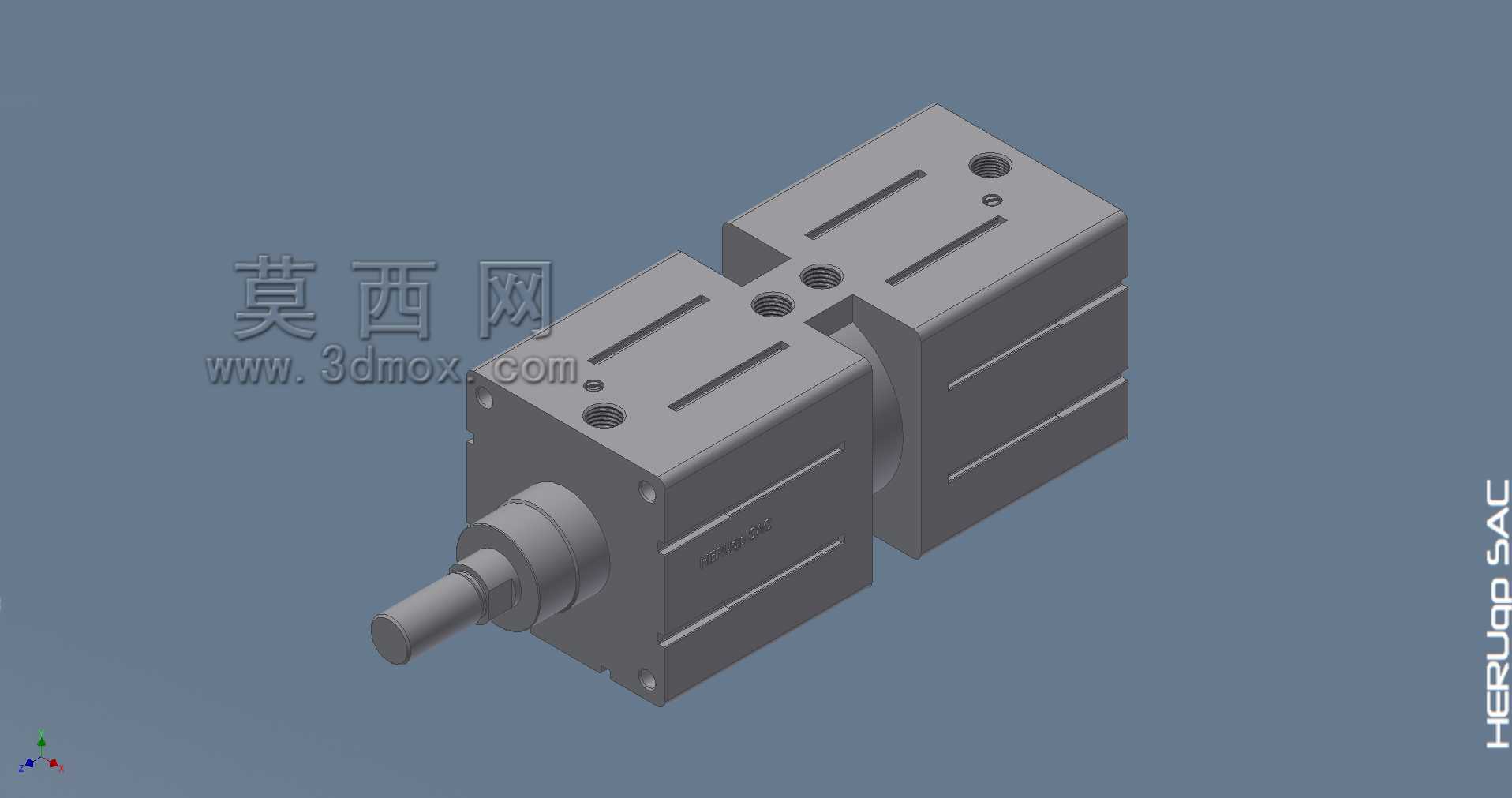

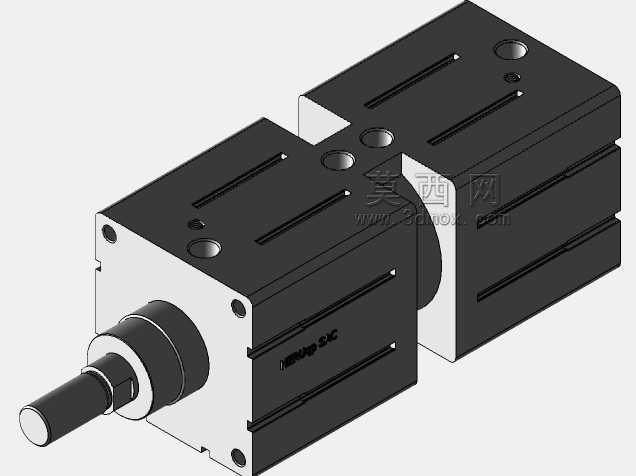

纽马蒂科双螺杆执行机构EMBOLO结构展示

　　这款双螺杆式气动执行机构，核心应用场景集中在工业流程管线的阀组驱动环节，在化工流体输送、食品级物料管线切换、水处理工艺通断控制这类需要精准直线推力输出的工位上，这类执行机构相比传统齿轮齿条式执行元件，输出力的线性度更优，全程推力波动控制在极小范围内，不会出现行程起止点的推力陡降问题，适配对阀板启闭力度一致性要求高的调节型工况，而非仅能实现通断的开关型场景。从结构设计逻辑来看，这款执行机构采用对称式双腔体布局，两个螺杆驱动模块沿输出轴轴线对称分布，这种设计首先抵消了单螺杆驱动带来的侧向倾覆力矩，输出轴在伸出和回缩过程中，轴承受的径向偏载几乎为零，能大幅延长前端密封件和导向环的使用寿命，避免长期运行后出现轴端漏气、输出卡滞的问题。

　　主体的方形壳体采用一体化铣削成型的设计思路，没有采用多块板材拼接的结构，壳体上预留的安装螺纹孔直接在本体上攻丝，既保证了腔体的承压强度，也让整体安装的贴合度更好，不需要额外增加密封垫片来弥补拼接面的平面度误差，壳体表面的开槽结构并非装饰设计，而是为了增加壳体的散热面积，在高频往复动作的工况下，压缩空气做功产生的热量能通过这些槽道快速散出，避免腔体内密封件长期处于高温环境加速老化。输出端的轴伸采用阶梯轴设计，最外端的细轴段用于和被控部件的连接孔配合定位，中间的轴肩承担轴向推力的传递，靠近腔体的轴段设置了多道密封槽，分别适配防尘圈、导向环、动密封件的安装，不同功能的密封件沿轴向依次排布，能阻挡外界粉尘、水汽进入腔体内部，

　　同时减少内部压缩空气的泄漏量。从安装边界来看，这款执行机构的安装基准面为壳体背面的精加工平面，平面度公差控制在0.02mm以内，安装孔采用对称分布的内螺纹设计，不需要额外的安装支架就能直接贴合在阀组的安装法兰面上，输出轴的轴线和被控阀杆的轴线重合度要求控制在0.1mm以内，安装时不需要额外做同轴度调整，只要贴合基准面锁紧固定螺栓就能满足传动要求。在实际功能实现上，双螺杆的传动结构将活塞的直线运动通过螺旋副转化为更平稳的推力输出，相比传统活塞直接推动阀杆的结构，它的输出行程控制精度更高，能通过气源压力的微调实现输出推力的线性调节，适配不同压差工况下的阀板启闭需求，比如在管线内流体压力较高时，适当提高供气压力就能获得足够的密封比压，

　　避免阀板关闭后出现内漏；在低压工况下降低供气压力，能避免推力过大损坏阀板密封面。设计过程中特意将两个腔体的进气口设置在壳体同侧，方便现场气路管线的排布，不需要从两个不同方向接气管，减少了管线弯折带来的气阻问题，同时气路接口采用标准内螺纹，能直接和常规气动接头匹配，不需要定制转换接头。壳体上预留的多个小型螺纹孔，除了用于壳体本身的端盖固定之外，还可以用于安装磁性开关、位置传感器这类附件，实时反馈输出轴的行程位置，接入自动化控制系统就能实现阀位的远程监控，不需要额外在外部加装位置检测装置，整体集成度更高。在长期运行的可靠性设计上，螺杆副采用自润滑材质制作，不需要定期加注润滑脂，维护周期比传统齿轮齿条结构长三倍以上，适合在不便频繁维护的高空管线、封闭工艺段内使用，同时对称的受力结构让内部运动部件的磨损更均匀，不会出现单侧磨损导致的传动卡滞问题，即使在有轻微振动的管线上安装使用，也能保证动作的顺畅性，不会因为管线振动导致内部部件偏移。
