带侧通接口的长杆式液压活塞结构

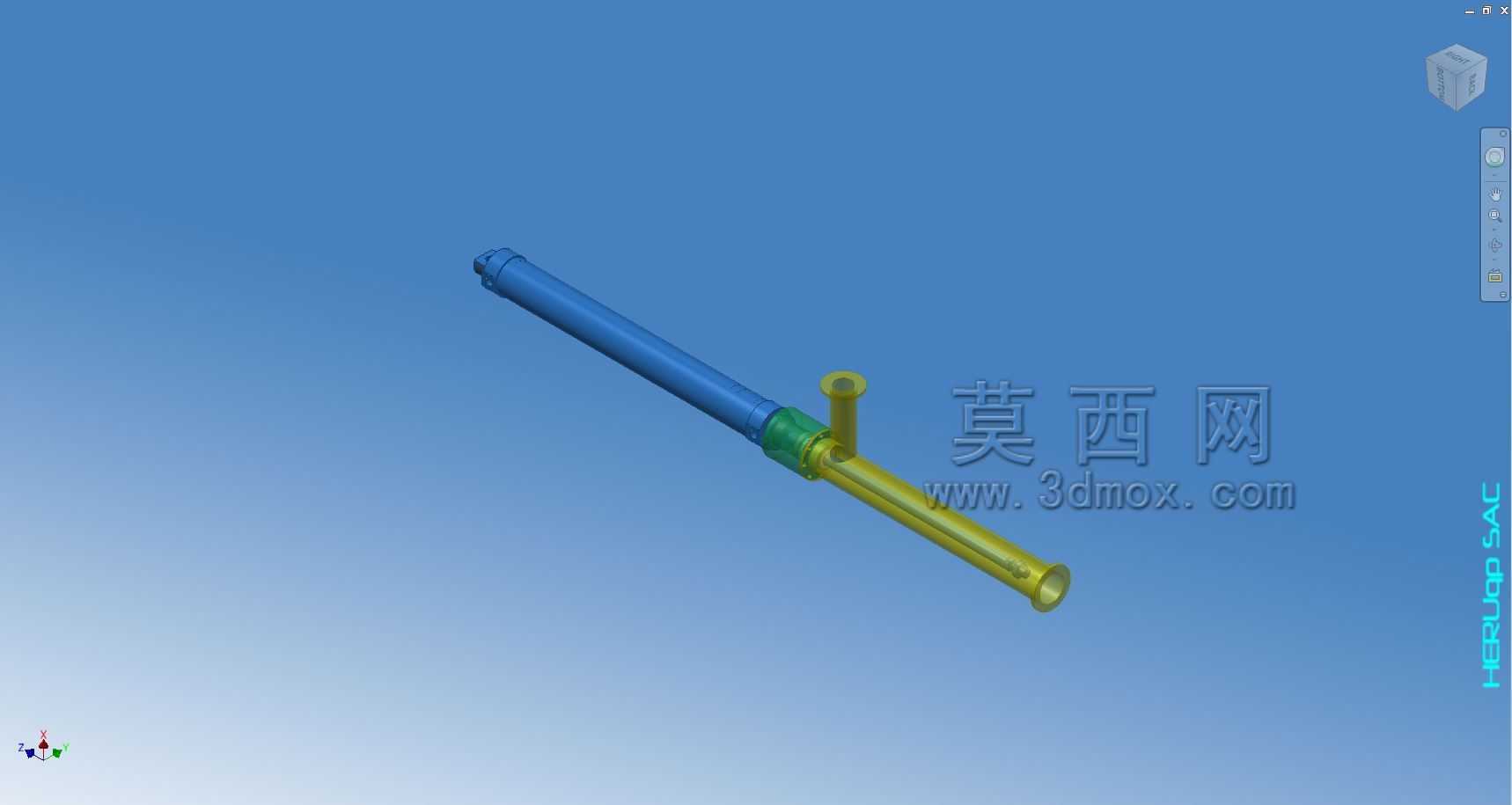

　　在流体传动系统的实际落地场景里，这类带侧通接口的长杆活塞往往承担着介质导流与直线动力输出的双重作用，不同于常规单通路活塞仅能完成轴向的推压动作，侧置的通口可以在活塞往复运动的过程中同步完成支路介质的导通或分流，常见于小型液压动力单元、气动执行机构以及部分需要同步完成介质输送与动作执行的专用设备中。从结构设计的逻辑来看，整体采用长杆同轴布局，主体杆身分为两段不同直径的区段，较粗的蓝色区段为活塞的主体承压段，外圆面需要与缸体内壁保持高精度的间隙配合，表面粗糙度需要控制在合理区间以减少往复运动时的摩擦阻力，同时保证密封件的安装位能形成稳定的密封边界，避免介质内泄影响传动效率；较细的黄色区段为活塞杆延伸段，末端做了敞口处理，

　　可对接外部管路或者执行端连接件，侧置的T型接口垂直于杆身轴线布置，接口根部做了圆弧过渡处理，避免应力集中在长期往复载荷下出现开裂问题。安装边界方面，这类活塞的整体同轴度要求较高，装配时需要保证侧通接口的朝向与缸体上的预留开孔位置完全对齐，接口处的密封槽需要匹配对应规格的O型圈，在活塞全行程运动过程中，侧通接口始终与缸体的导流腔保持连通，不会因为活塞的轴向位移切断介质通路。设计过程中需要重点核算不同压力工况下杆身的挠度变形量，因为长杆结构在承受侧向介质压力时容易出现弯曲变形，一旦变形量超过密封件的补偿范围，就会出现介质泄漏、运动卡滞等问题，所以在杆身的变径位置特意做了加厚的绿色连接段，既可以作为两段杆身的定位限位结构，

　　也能提升变径处的结构强度，分散介质压力带来的局部应力。实际应用中，这类活塞不需要额外加装导流管路，依靠自身的侧通结构就能完成支路介质的输送，能有效缩小整套执行机构的整体体积，在安装空间受限的小型液压设备、便携式气动工具里应用优势明显，比如部分小型液压顶推装置、气动喷涂设备的执行端，都会采用这类集成导流功能的活塞结构，减少外接管路的数量，降低设备整体的故障点。建模过程中需要重点关注各段的同轴度公差、密封槽的尺寸精度以及侧通接口与主杆身的垂直度，这些参数直接影响最终装配后的运动顺畅度与密封性能，外圆面的配合公差需要根据选用的密封件类型做对应调整，比如采用橡胶密封件时配合间隙可以适当放大，采用聚四氟乙烯密封件时则需要收紧间隙以保证密封效果。
