工业管道喷射式流体输送装置结构

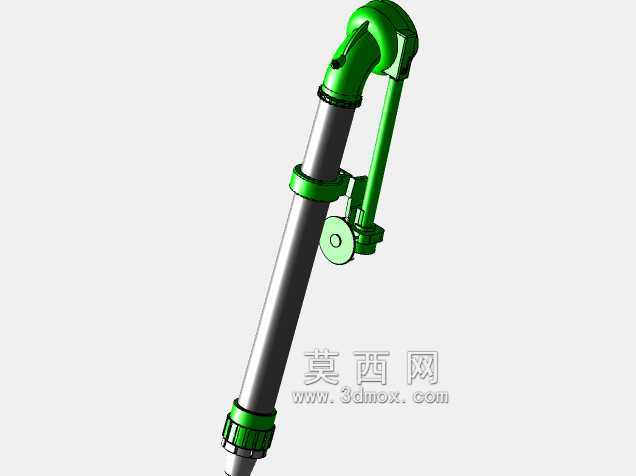

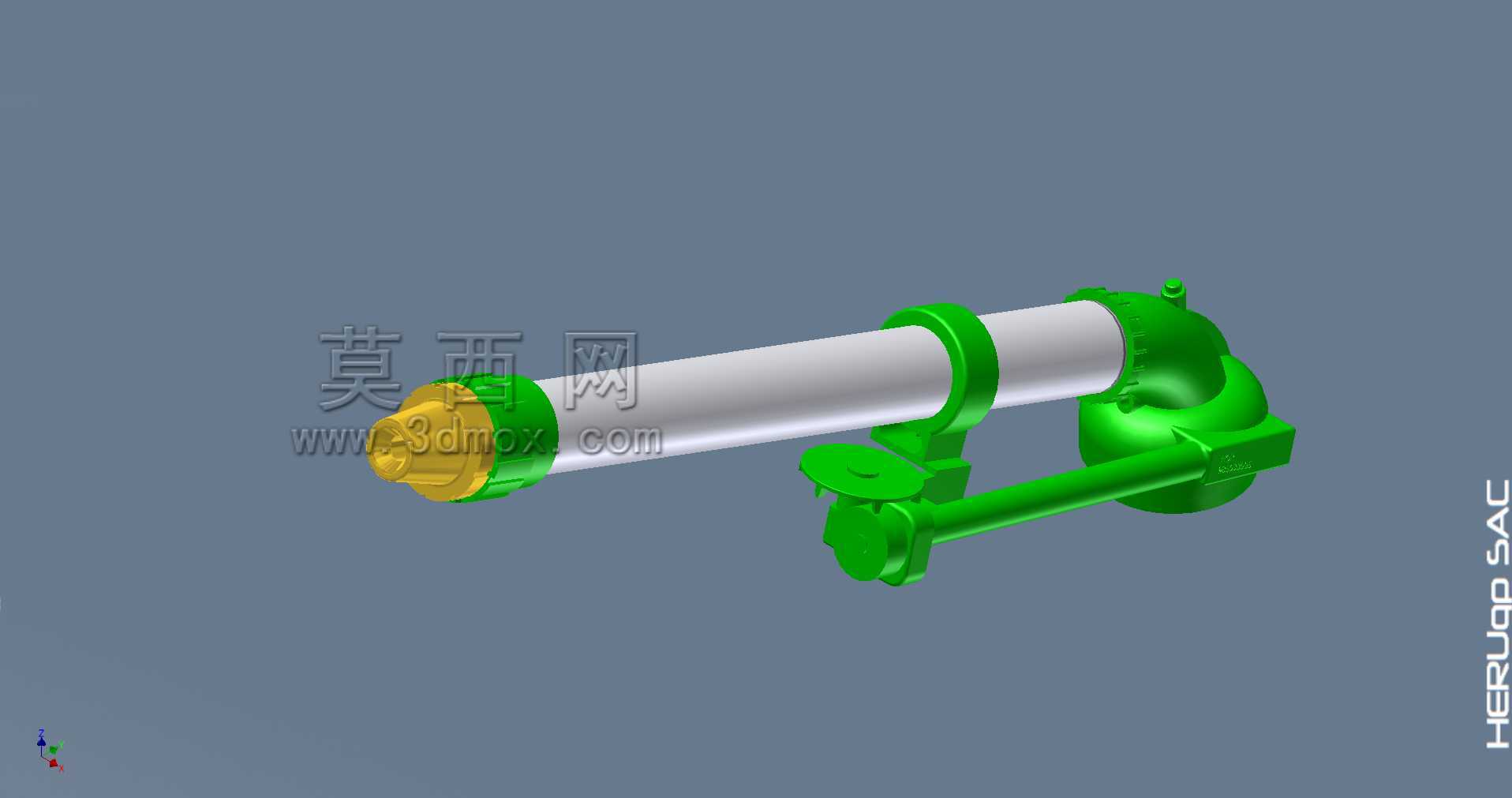

　　在化工流体输送、市政给排水管线、工业循环水系统的现场布设中，这类带侧置支撑臂的长筒式流体装置常作为管线增压、介质定向喷射的核心执行部件，适配中低压工况下的清水、低粘度化工介质输送需求，可直接串接在现有工艺管线中，无需额外搭建复杂的安装基座。从结构设计逻辑来看，主体长筒段采用等径圆柱腔体设计，内壁做光滑过渡处理，尽可能降低介质流经时的沿程阻力损失，筒身间隔设置的环形抱箍结构，一方面用于强化长筒段的径向结构强度，避免长悬臂工况下筒身出现挠度变形，另一方面也作为现场安装时的辅助吊装点位，方便施工人员对位安装。装置端部的黄亮色端盖为介质出口端，内部集成了导流整流结构，可将腔体内的紊流介质调整为均匀束状喷出，减少出口端的涡流损耗；

　　侧置的绿色弯臂结构并非冗余设计，而是集成了旁通引流与安装支撑的双重作用，旁通接口可接入回流管线或者压力检测支路，满足工艺系统的流量调节、压力监测需求，弯臂底部的法兰结构则用于和管线支座或者相邻设备做刚性连接，抵消装置工作时产生的轴向反推力，避免长筒段在介质喷射反作用力下出现轴向窜动。从安装边界来看，主体长筒的轴向长度适配常规DN80-DN150管径的管线对接间距，侧置弯臂的伸出长度控制在筒身直径的1.2倍范围内，不会占用过多管线周边的安装空间，现场布设时仅需保证筒身轴向与管线流向同轴，侧置弯臂的安装基面水平度误差控制在千分之三以内，即可满足运行时的稳定性要求。结构细节上，腔体与端盖、侧置弯臂的连接位置均采用止口定位加密封槽的设计，

　　可适配常规丁腈橡胶或者氟橡胶密封圈，满足不同温度、腐蚀特性介质的密封需求，避免运行过程中出现介质渗漏问题；装置顶部的凸起接口为排气或者注液接口，在首次投用前可通过该接口排尽腔体内的空气，避免气蚀现象对内部流道造成冲蚀损伤，也可在停机维护时通过该接口注入清洗介质，完成腔体内壁的残留介质清理。在实际工况适配中，这类装置可根据输送介质的特性调整腔体壁厚与材质，常规清水输送场景采用普通碳钢做防腐涂层即可满足使用需求，若输送弱酸碱类化工介质，则可更换为不锈钢材质或者在腔体内壁衬防腐层，无需改动整体结构尺寸，具备较强的工况适配性。设计过程中针对长筒结构的受力做了专项校核，在额定工作压力下，筒身的环向应力、

　　轴向应力均控制在材料许用应力的60%以内，侧置支撑臂与主体连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳损坏，即使在长期带压运行的工况下，也能保证结构的可靠性。现场安装时无需对现有管线做大规模改造，仅需将装置两端与管线法兰对位锁紧，接好侧置弯臂的旁通管路即可完成布设，后期维护时可直接拆卸端盖清理内部流道，或者更换密封件，整体拆装流程便捷，可有效降低现场运维的工作量。
