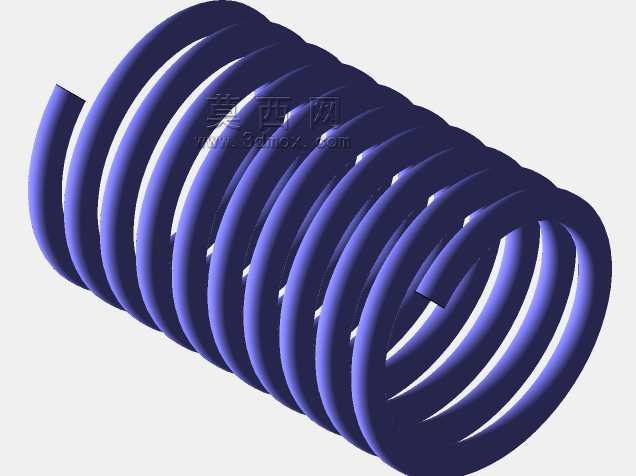

圆柱螺旋压缩弹簧结构三维设计

　　在各类机械结构的设计选型中，圆柱螺旋压缩弹簧是出镜率极高的通用弹性元件，从日常的民用五金到重型工业设备的缓冲、复位、储能结构中，都能看到这类零件的身影。做这类零件的三维建模时，首先要明确实际工况对弹簧的刚度、行程、安装边界的硬性要求，不能只照着几何轮廓扫出螺旋体就结束，要结合实际装配场景预留足够的调整空间。

　　从应用场景来看，这类弹簧最常出现在阀门的启闭复位结构、冲压设备的缓冲限位模块、自动化产线的工件压紧机构、车辆悬架的减震单元，甚至是日常文具、家电的按键复位结构里。不同场景下对弹簧的线径、节距、有效圈数、端部并圈形式的要求差异极大：比如用在高频往复运动场景的弹簧，两端必须做并圈磨平处理，保证承压时端面和安装座完全贴合，避免工作过程中出现偏载、侧向滑移，长期往复受力后出现早期疲劳断裂；如果是用在静态压紧场景的弹簧，端部可以不做磨平处理，但也要保证两端支撑圈的贴合度，避免压紧力方向和弹簧轴线出现夹角。

　　设计这类弹簧的三维结构时，首先要确定的是安装空间的边界：安装孔的内径决定了弹簧的外径上限，安装导杆的直径决定了弹簧的内径下限，预压状态下的长度、最大压缩量下的极限长度，直接决定了弹簧的自由高度和有效圈数。建模过程中要注意螺旋线的生成逻辑，两端的支撑圈部分节距要逐步收窄到和线径一致，过渡段的螺旋升角要平滑变化，不能出现节距突变的硬拐点，否则实际生产卷制的时候会出现应力集中的问题，热处理后这个位置很容易出现裂纹。

　　从功能特性来说，这类圆柱螺旋压缩弹簧的核心作用是在外力作用下产生弹性变形，把外力做功转化为弹性势能储存起来，当外力撤除后可以快速恢复原有形状，释放储存的能量完成复位动作，或者在受力过程中通过变形吸收冲击能量，减缓刚性碰撞带来的结构损伤。建模的时候不能忽略弹簧的旋向设计，当结构中需要把弹簧套在导杆上使用时，要注意弹簧旋向和导杆如果存在相对转动趋势时的干涉问题；如果是组合使用的同心嵌套弹簧，内外弹簧的旋向必须相反，避免工作过程中两个弹簧的簧圈互相卡嵌，导致弹力失效。

　　很多新手做弹簧建模的时候容易忽略端部支撑圈的结构，直接把等节距的螺旋体两端切平就算完成，实际上真实的卷簧工艺里，支撑圈是和有效圈部分连续卷制的，不存在切断的断面，磨平处理只是把支撑圈的端面磨出一个和轴线垂直的支撑平面，支撑圈本身是和相邻有效圈紧密贴合的，建模的时候要还原这个工艺特征，否则后续做工程图的时候，支撑圈的贴合关系表达错误，会给生产端带来误导。另外还要注意弹簧的并紧长度，也就是弹簧被压到所有有效圈完全贴合时的极限长度，这个尺寸必须小于安装空间允许的最小压缩长度，避免设备运行到极限位置时弹簧被压并后出现刚性接触，超出材料的许用应力范围产生永久变形。

　　在做装配验证的时候，要把弹簧的预压状态、工作行程状态、极限压缩状态都做对应的装配配置，检查不同状态下弹簧和周边安装结构的间隙：比如弹簧外径和安装孔内壁的间隙要控制在合理范围，间隙太小会导致弹簧压缩变形时蹭到孔壁，磨损簧圈表面影响使用寿命；间隙太大则容易导致弹簧受压时出现弯曲失稳，出现侧弯变形导致弹力输出方向偏移。如果是长径比比较大的弹簧，还要在结构设计时考虑加装导杆或者导套，限制弹簧的侧向变形量，避免工作过程中出现失稳弯折的问题。

　　从材料适配的角度，三维建模阶段虽然不需要指定具体材料牌号，但要结合使用场景预留结构调整空间：比如用于高温工况的弹簧，材料的抗蠕变性能更好，相同刚度要求下线径可以适当调整；用于腐蚀环境的弹簧，表面处理或者材料本身的防腐性能会影响成品尺寸，建模时要提前考虑镀层或者氧化层的厚度对安装配合的影响。另外弹簧的两端挂钩或者连接结构如果是和簧圈一体卷制的，还要注意过渡位置的圆角处理，避免应力集中导致连接位置断裂。
