楔形轮组传动结构汽车概念设计方案

项目分类:汽车 发布时间:2021-11-08 ID:371729
  • 楔形轮组传动结构汽车概念设计方案

  这套楔形轮组传动结构的设计,最初是针对小型场地通勤载具的低风阻需求展开的,在做前期方案推演的时候,我们首先把安装边界卡死在总长不超过1.2米、总宽不超过0.6米、轮距0.48米的尺寸框架里,毕竟这类载具的应用场景多是园区内部接驳、厂区短途转运、展馆代步等狭窄通行空间,过大的尺寸会直接丧失灵活通行的优势。

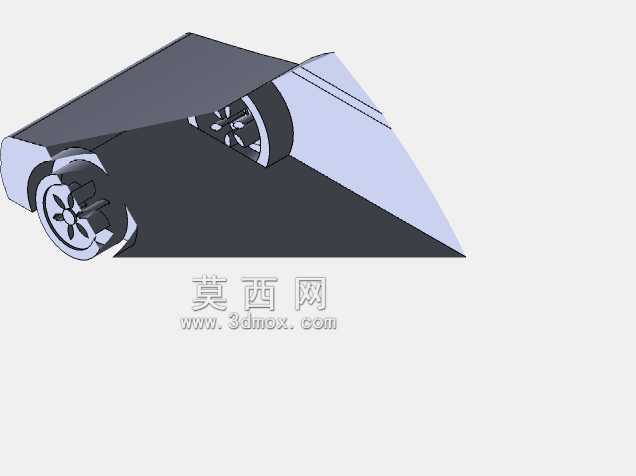

  从结构功能上看,这套设计把传统外露的轮组传动部分整合进了楔形壳体的内部,两侧的轮组直接和壳体内置的传动腔对接,没有额外突出的轮拱结构,整个上壳体从轮组位置向后收窄形成楔形斜面,一方面在低速行进时就能有效降低正面迎风的紊流,减少行进阻力,另一方面斜面可以直接作为载物平面的支撑基础,不需要额外加装货架结构,壳体本身就承担了承载和导流的双重作用。

  设计思路上我们没有沿用传统汽车的车架加外壳的分体思路,而是把楔形壳体作为主承力结构,轮组的安装支座直接固定在壳体两侧的加强筋位上,传动组件的安装槽直接在壳体建模时一体预留,这样既减少了额外连接件的数量,也能把整体重量控制在较低水平。轮组部分采用了六辐式的支撑结构,轮毂和传动输出轴的配合面做了止口定位设计,安装时不需要额外调整同轴度,直接通过端面螺栓锁紧就能满足传动精度要求,日常维护时拆卸单侧轮组不需要拆解整个壳体,只需要松开端面的固定螺栓就能完成轮组更换,适配场地内高频使用下的易损件更换需求。

  在安装边界的考量上,我们特意把传动输入接口预留在内侧腔体的居中位置,不管是搭配小型轮毂电机还是外接链传动、带传动组件,都能在现有腔体内完成布局,不需要额外改动壳体外形。楔形壳体的下边缘距离地面的预留间隙是120毫米,这个高度既能避开场地内常见的30毫米以下的凸起障碍,也不会因为重心过高影响过弯稳定性,轮组的转动行程预留了15度的上下摆动空间,可以搭配简易的弹性阻尼结构,应对场地内不平整的铺装路面,减少行进过程中的颠簸传导。

  实际应用中,这套结构可以直接作为小型电动通勤载具的底盘基础,不需要额外设计复杂的悬挂和外覆盖件,壳体上表面可以直接安装座椅或者载物平板,在厂区物料转运的场景下,单台载具可以承载150公斤以内的物料,狭窄通道内的转弯半径可以控制在0.8米以内,比传统的平板转运车灵活很多;在景区、展馆的接驳场景下,搭配轻量化的座椅组件,就能作为单人代步载具使用,楔形的外形也比传统的管状车架载具更具整体性,没有外露的管线和传动部件,不会出现衣物、线缆勾挂的安全隐患。

  建模过程中我们特意把所有配合面的公差预留按照常用的机加工和3D打印成型标准做了匹配,壳体的壁厚统一设置为4毫米,加强筋的厚度为2毫米,不管是采用钣金焊接、工程塑料注塑还是3D打印加工,都能直接导出图纸进行生产,不需要额外做壁厚调整。轮组和壳体的配合间隙预留了2毫米,避免加工误差导致轮组转动时和壳体发生摩擦,传动腔的内部预留了走线槽位,动力线路和控制线路可以直接沿着槽位布局,不会和运动的传动部件发生干涉。
