机加工用单刃切削刀具结构设计

项目分类:车刀 发布时间:2021-11-08 ID:371733
  • 机加工用单刃切削刀具结构设计

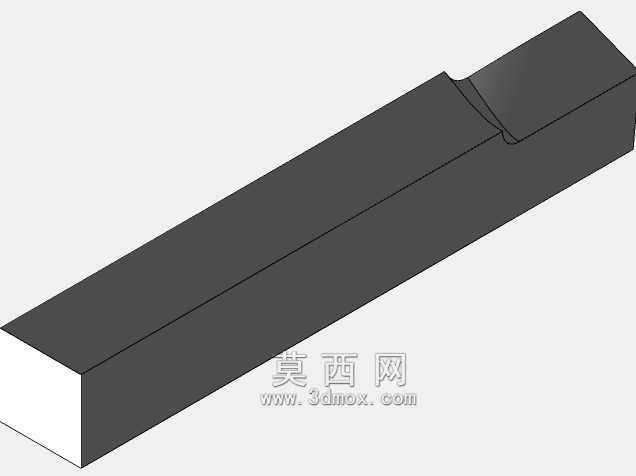

  能够满足普通精度等级零件的批量加工换刀需求。设计这类刀具结构的时候,首先要匹配常用机床刀架的装夹尺寸边界,常规中小型车床的刀架装夹槽宽度为20mm或者25mm,所以刀杆的截面尺寸需要严格控制在对应公差范围内,刀杆长度则根据加工时的悬伸需求设定,一般悬伸长度不超过刀杆截面高度的3倍,避免切削过程中出现颤振导致刃口崩损。刃口部分的结构设计是整个刀具的核心,前角的选择需要匹配被加工材料的特性,加工普通碳素钢的时候前角一般取15°到20°,降低切削阻力,加工铸铁等脆性材料的时候前角适当减小到8°到12°,避免刃口切入时的冲击导致崩刃;后角的设计需要兼顾刃口强度和后刀面摩擦,一般取6°到8°,既保证刃口足够锋利,在常规金属切削加工场景中,这类单刃切削结构是车床、小型镗床设备上最常用的执行部件,主要承担外圆车削、端面车削、浅槽成型、小直径内孔镗削等加工工序,区别于多刃铣刀、多齿钻头的连续多刃切削逻辑,单刃结构的切削力全部集中在单一刃口上,切削过程的振动反馈更直接,对刃口角度、刀杆刚性的匹配度要求更高。从实际加工的工况来看,这类刀具的刀杆主体采用矩形截面结构,是因为矩形截面在垂直于切削力的方向上具备更高的抗弯截面模量,同等截面积下比圆形刀杆的抗振性能提升30%以上,安装时直接嵌入机床刀架的矩形装夹槽内,依靠刀架侧顶螺钉压紧固定,不需要额外的过渡套或者装夹附件,换刀时的定位重复精度可以控制在0.02mm以内,

  又不会因为后角过大导致刃口强度不足,同时后刀面需要预留0.1到0.2mm的刃带,在切削过程中起到支撑和熨压已加工表面的作用,提升加工表面的光洁度。从实际使用的角度来看,这类单刃刀具的刃磨便利性远高于成型多刃刀具,车间操作人员可以根据具体的加工需求,在万能工具磨床上手动修磨刃口角度,针对特殊的成型面加工,还可以直接修磨出对应的刃口轮廓,不需要定制专用成型刀具,能够大幅降低小批量零件加工的刀具成本。刀杆部分的结构设计上,靠近刃口的位置做了局部的缺口退让结构,这个结构主要是为了在加工台阶面或者端面槽的时候,避免刀杆和工件已加工表面发生干涉,尤其是在加工靠近卡盘位置的端面时,退让槽可以给刀架的移动留出足够的安全距离,

  不需要额外调整刀架的安装角度。在安装边界的匹配上,刀杆的上下表面和侧面都需要保证足够的平面度,平面度公差控制在0.01mm以内,这样装夹的时候螺钉压紧的力可以均匀分布在刀杆接触面上,不会因为局部接触导致刀杆装夹倾斜,进而影响刃口的实际工作角度。切削过程中,单刃刀具的排屑方向主要靠前角和断屑槽的结构控制,这个模型里的刃口位置设置了圆弧型断屑结构,切屑流出的时候会沿着断屑槽的圆弧面发生卷曲变形,当卷曲应力超过切屑的断裂强度时就会折断成短C型切屑,避免长切屑缠绕在工件或者刀杆上,划伤已加工表面或者造成操作人员的安全隐患。和可转位机夹车刀不同,这类整体式的单刃刀具结构更简单,没有刀片压紧螺钉、刀垫等附加零件,整体刚性更好,在小切深、

  快走刀的精加工工序中,能够获得更稳定的加工尺寸一致性,尤其是在小型仪表车床的加工场景中,因为刀架的装夹空间有限,这种结构紧凑的单刃刀具适用性更强。设计建模的时候,需要重点关注刃口部分的曲面过渡,前刀面和后刀面的交线必须保持平直,刃口的钝圆半径根据加工需求控制在0.02到0.05mm之间,粗加工的时候钝圆半径取大值提升刃口强度,精加工的时候取小值保证刃口锋利。刀杆的尾部不需要做特殊的定位结构,因为刀架装夹是依靠侧面和底面的定位,尾部只要保持平整即可,长度方向可以根据实际的装夹需求进行截断调整,不会影响刀具的使用性能。在实际的设备选型匹配中,这类刀具可以适配绝大多数的卧式车床、转塔车床以及小型镗床的刀架装夹接口,不需要对机床进行任何改造,换刀时间短,适合多品种小批量的加工车间使用,日常维护只需要定期检查刃口的磨损情况,当后刀面磨损量达到0.3mm的时候及时进行刃磨,就可以保证加工尺寸的稳定性。
