立式框架结构气动热成型加工设备

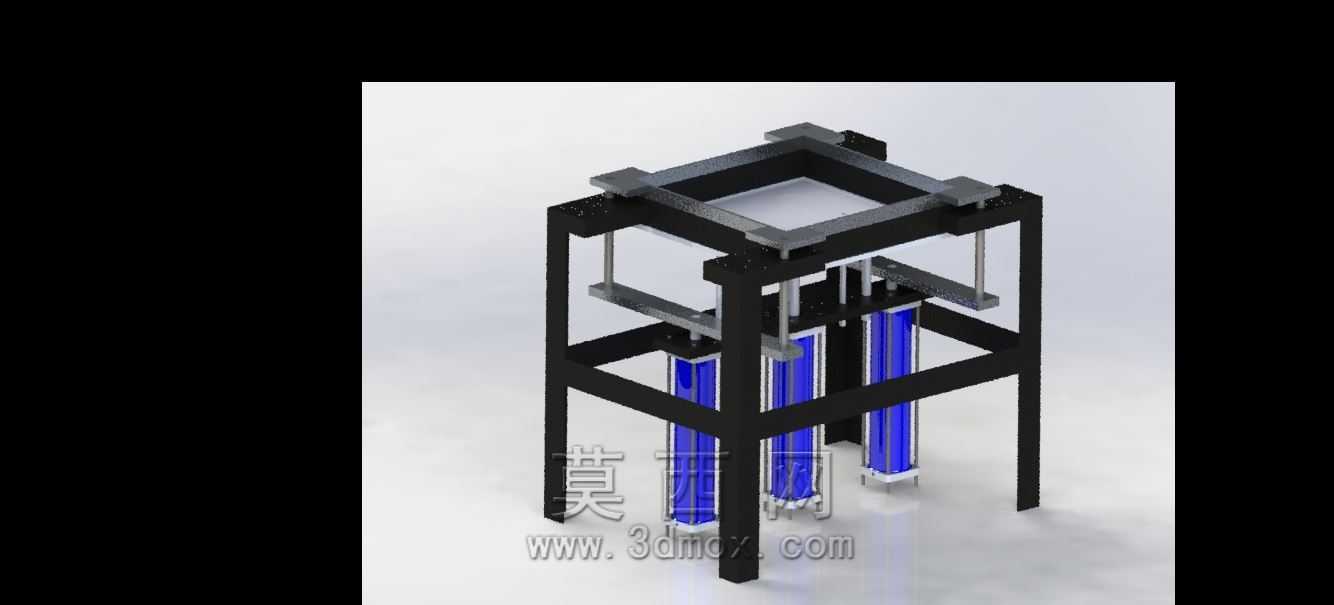

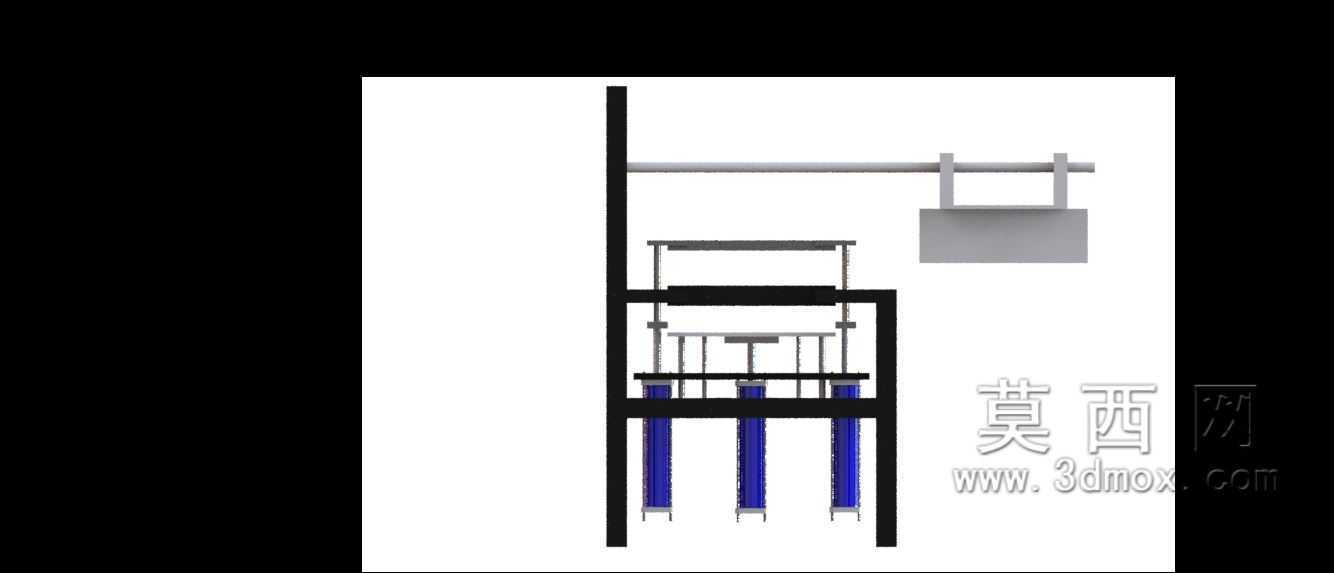

　　在塑料片材热加工生产场景中，这类立式框架结构的热成型设备主要面向小批量定制化塑件生产、实验室配方验证以及教学演示场景使用，区别于大型连续式热成型生产线的高产能定位，该设备更侧重结构紧凑、调试便捷、改型快速的特性，能够适配厚度0.2mm到2mm区间的PP、PET、PS等常见热塑性塑料片材的加热成型作业，可完成吸塑、压塑两类基础热成型工艺动作，覆盖薄壁包装壳、小型托盘、工艺塑件等常见产品的加工需求。从结构设计逻辑来看，设备采用方管焊接搭建的四层开放式框架作为主体承载结构，底部框架预留了气动元件安装空间，三根垂直布置的气缸作为主执行元件，承担上模架的升降压合动作，中层框架设置了可调整的片材定位夹持工位，

　　能够根据加工片材的幅面调整定位挡块的位置，顶层框架则预留了加热模组的安装接口，可根据工艺需求更换红外加热板或者热风循环加热组件，这种分层开放式的布局一方面降低了装配调试的难度，各功能模块之间无封闭遮挡，维护时可直接触及所有气动接头、线路节点，另一方面也给后续功能拓展预留了足够的安装空间，比如加装冷却气路、脱模吹气组件、废料切边机构时，无需对主体框架做大规模切割改造。设备的安装边界需要结合车间布局提前规划，主体框架的占地投影约为800mm*800mm的正方形区域，垂直方向总高度约1200mm，安装时需要在设备后侧预留至少300mm的管线排布空间，用于布置气管、加热线缆以及控制线路，底部需要通过膨胀螺栓与硬化地面固定，

　　避免气缸升降动作时产生的往复冲击力导致设备移位，设备的操作侧需要预留至少600mm的操作空间，方便操作人员放置片材、取出成型工件以及调整工位参数。功能实现层面，该设备的动作逻辑围绕热成型工艺的核心流程设计，初始状态下上模架处于最高位，操作人员将裁切好的塑料片材放置在中层定位架上完成固定，启动设备后顶层加热模组下降至片材上方设定距离，对片材进行均匀加热，待片材达到软化温度区间后，加热模组回退，气缸驱动上模架快速下行，配合模具完成压合成型，同时可根据工艺需求选择接通底部真空接口完成吸塑补形，保压冷却设定时长后，气缸带动上模架回退，操作人员即可取出成型后的塑件。设计过程中重点考量了框架的刚性表现，四根垂直支撑方管的壁厚选型经过受力校核，

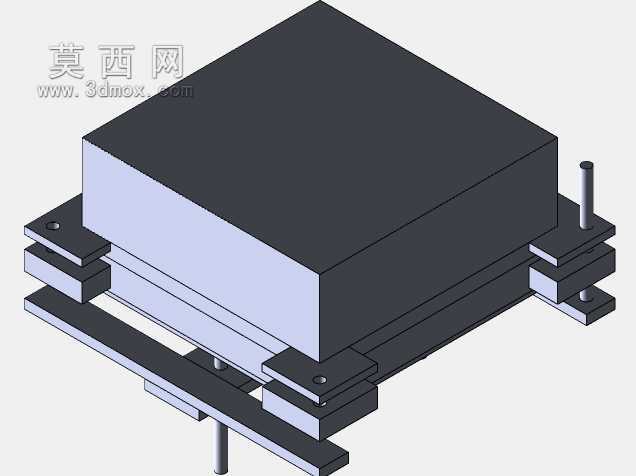

　　在气缸最大输出推力下，框架顶部的形变量控制在0.2mm以内，避免长期往复受力出现框架变形导致的模架对位偏差，模架的连接位置设置了可调式导向结构，四根垂直导柱配合直线轴承保证上下模架的运动同轴度，合模时的对位精度可控制在0.1mm以内，能够满足普通精度塑件的成型需求。气动回路的设计采用了节流阀调速结构，可分别调整上模架下行、上升的运行速度，避免下行速度过快冲击模具，也能缩短空行程的动作耗时，气路入口处设置了三联件处理单元，对压缩空气进行过滤、调压以及油雾润滑，延长气缸以及电磁阀的使用寿命。在实际生产适配中，这类小型热成型设备不需要配套复杂的上料、裁切自动化生产线，单名操作人员即可完成全部操作流程，适合小型加工厂的小批量订单生产，也可作为大型生产线的工艺验证设备，提前完成模具调试、工艺参数摸索后再将参数导入量产线，减少量产线的调试停机时间，框架上预留的标准安装孔位可兼容不同尺寸的成型模具，换模时仅需要松开模架的压紧螺栓即可完成模具更换，单套模具的更换时长可控制在15分钟以内，大幅提升了多品种小批量生产场景下的换型效率。
