手动台式杠杆压力机结构设计

　　这款手动杠杆驱动的台式压装设备，在小批量零部件加工、维修车间零散压装作业场景中应用十分广泛，常见于五金件铆接、薄料冲裁、轴承小过盈装配、皮具冲孔、小型零件压印整形等工序，相比大型气动、液压压力设备，它不需要外接动力源，占用工位面积极小，移动布置灵活，适合零散修配、教学实训、小作坊生产等没有集中动力供给的作业场景。

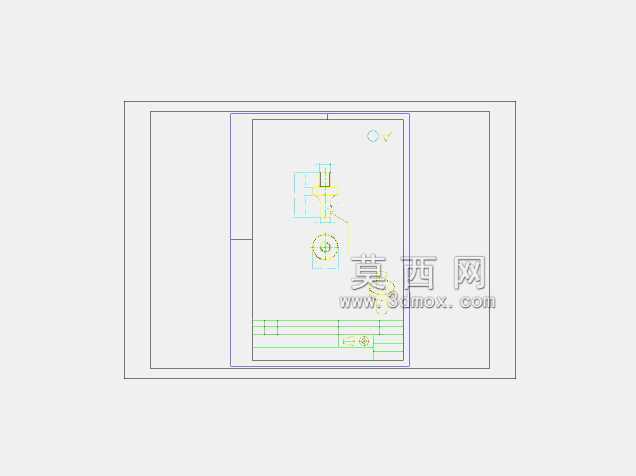

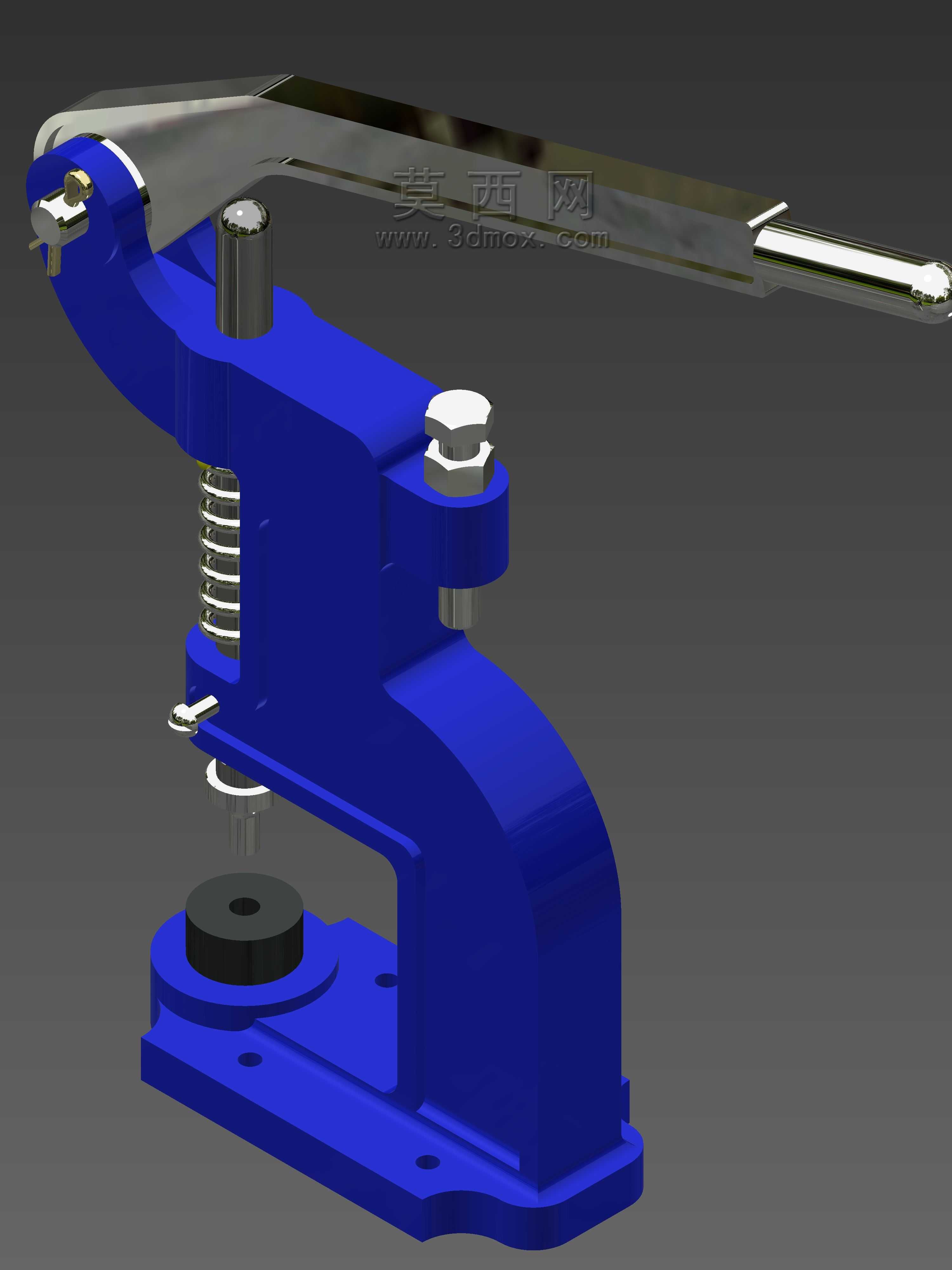

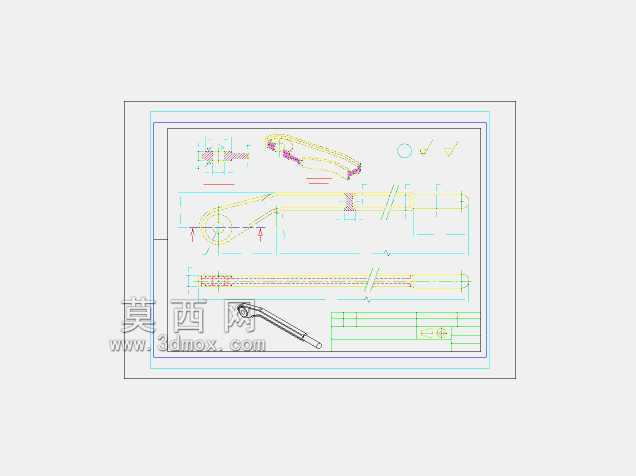

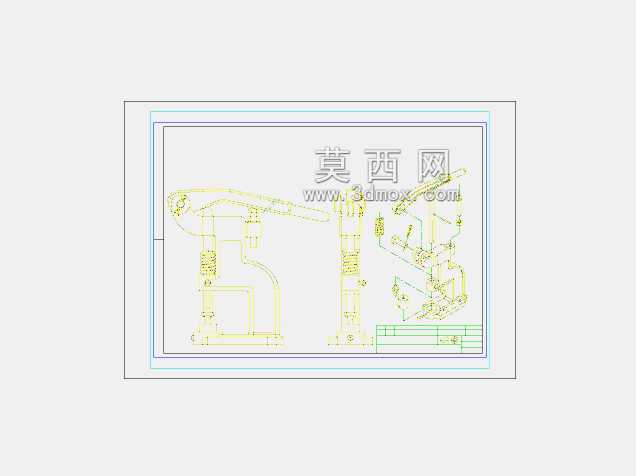

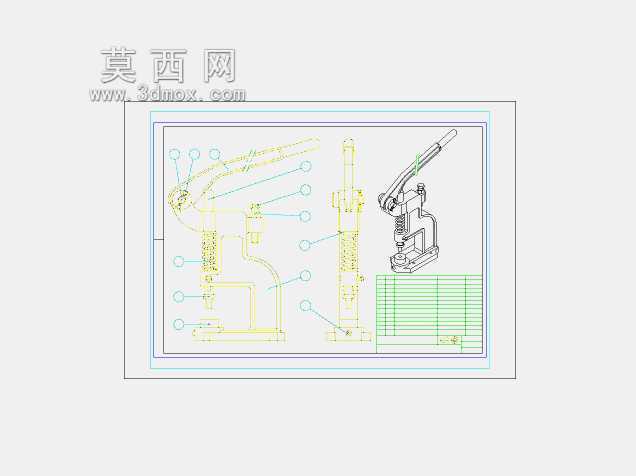

　　从结构功能来看，整机通过C型开式床身作为承载主体，开口区域预留了充足的操作空间，方便操作人员取放工件，床身底部设计有带安装孔的法兰底座，可通过螺栓直接固定在木质或金属工作台面上，安装时需保证底座平面与工作台面贴合度不低于0.1mm/m，避免长期受力出现床身倾斜导致压头轴线偏移。设备的动力输入为加长杠杆手柄，通过杠杆增力原理放大操作人员的手动力，杠杆铰接点位置经过力臂配比优化，在常规成年人手部施力300N的工况下，压头端可输出数千牛的压装力，能够覆盖绝大多数小型零件的压装、冲裁需求。

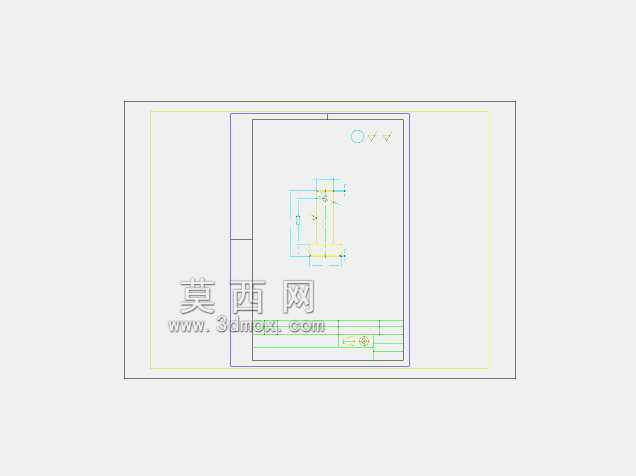

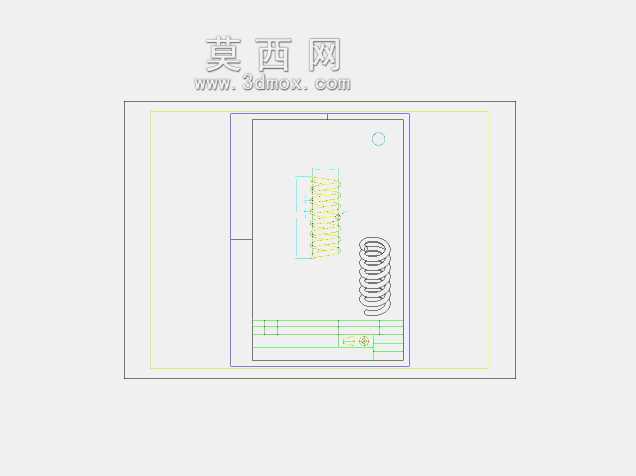

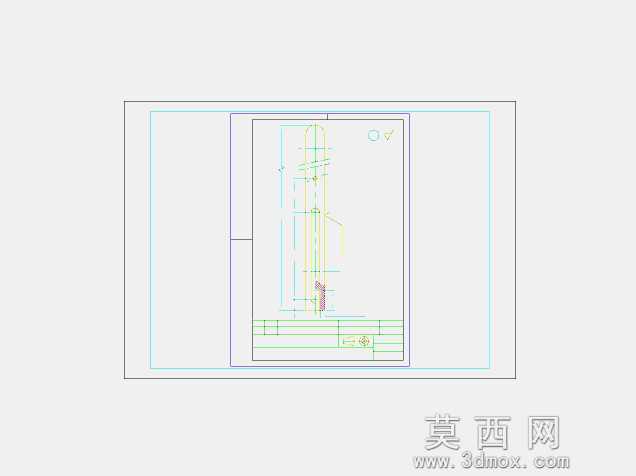

　　压头组件配套了复位弹簧结构，当操作人员松开手柄后，弹簧可自动带动压杆回升至初始位置，不需要手动提拉复位，能够有效减少重复操作的动作幅度，提升连续作业的效率。压杆与床身之间设置了导向套结构，保证压头上下运动的直线度，长期使用也不会出现压头偏摆的问题，压头下端预留了标准工装接口，可以根据不同作业需求更换平压头、冲孔冲头、铆接冲头、整形压头等不同作业端头，适配多类型工序需求。床身侧面设置了行程限位调节螺栓，可根据工件厚度、压入深度需求调整压头的下止点位置，避免压装过深损坏工件，也能控制冲裁、铆接的作业深度一致性。

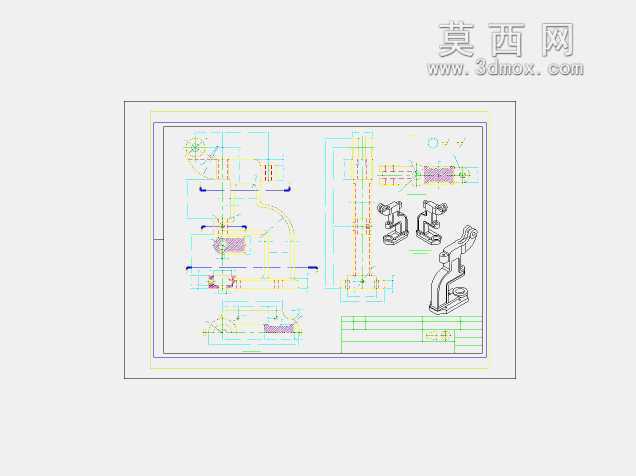

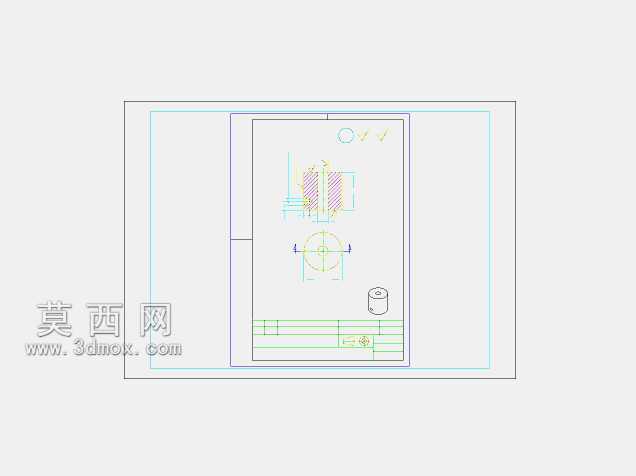

　　设计过程中，首先对床身的受力变形做了校核，C型床身的喉深、壁厚参数经过反复迭代，保证在额定压装力下，床身开口处的变形量控制在0.05mm以内，避免受力张口导致压装精度下降。杠杆铰接位置采用了耐磨销轴配合衬套的结构，减少长期铰接转动带来的磨损，延长设备的无故障使用周期。复位弹簧的刚度选型经过匹配，既保证压头复位顺畅，又不会因为弹簧刚度过大增加操作人员下压时的阻力。整体外形尺寸控制在小型台式设备范畴，底座长度约300mm，宽度约150mm，手柄展开后最大操作高度约400mm，安装时只需要在工作台面预留400*300mm的平整区域即可，不需要额外的安装基础，搬移时单人即可完成转运。

　　在实际使用中，这类手动压力机的作业边界需要明确，它不适合大吨位的冲压、压装作业，额定载荷下适合加工厚度1mm以内的薄钢板冲裁、直径10mm以内的销钉压装、小型轴承的过盈装配等工序，作业时需要保证工件放置在工作台中心位置，避免偏载导致床身受力不均出现变形。压头与工作台面的垂直度可以通过底部的安装螺栓微调，保证压装时受力均匀，对于有同轴度要求的压装工序，可在工作台面上配套简易定位夹具，进一步提升压装精度。设备的润滑点主要集中在杠杆铰接销轴、压杆导向套位置，定期加注润滑脂即可保证运动顺畅，日常维护成本极低，没有复杂的液压、气动元件，故障率远低于动力驱动的压力设备，非常适合作为生产线旁的辅助压装工装、维修班组的常备作业设备。
