两块板材铆接搭接结构三维设计

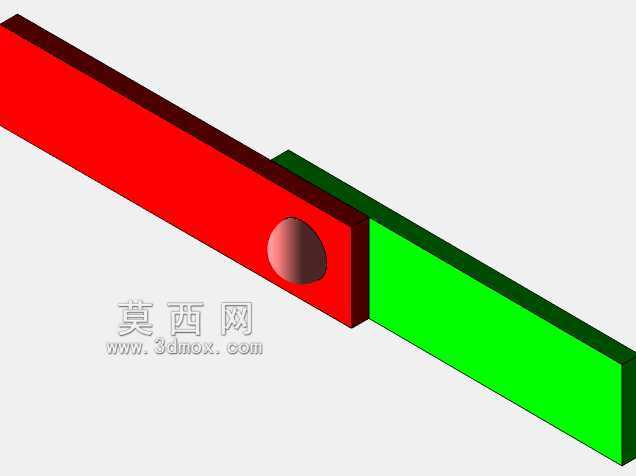

　　在各类钣金结构、轻型框架组装、低压柜体拼接、小型工装夹具制作场景中，铆接作为不可拆卸的固定连接形式，始终占据着不可替代的应用位置——相比螺栓连接它不需要预留螺母安装空间，相比焊接它不会产生热变形、不需要后续焊道打磨处理，尤其适合厚度较薄的冷轧钢板、彩色涂层钢板之间的固定，不会破坏板材表面的防腐或装饰涂层。这次呈现的铆接搭接结构，就是针对两块等厚薄板的90度错位搭接场景做的结构设计，两块板材分别做了差异化的色彩区分，方便在装配校验、干涉检查阶段快速识别两个独立构件，避免在复杂装配体中出现构件混淆的问题。

　　从实际使用场景来看，这类搭接结构常见于电气柜内部的安装梁拼接、小型设备的外护板固定、非标钣金框架的角部连接，还有一些需要避免焊穿的薄板材工位，比如0.8mm到2mm厚度的冷轧板拼接，焊接很容易出现焊穿、焊瘤问题，后期打磨还会破坏板材表面的喷塑层，用铆接的方式就能完全规避这些问题。设计的时候首先考虑的是安装边界：两块板材的搭接重叠区域长度，是按照铆钉直径的3.5倍来预留的，这个尺寸既可以保证铆接完成后板材不会因为受力出现铆钉孔撕裂，也不会因为重叠区域过长造成材料浪费，毕竟钣金下料的时候每多留10mm的重叠量，批量生产时的材料成本就会出现明显上升。铆钉孔的位置设置在搭接区域的中心线上，距离板材边缘的距离是铆钉直径的1.5倍，这个边距参数是经过反复验证的，边距太小铆接时容易出现板材边缘崩裂，边距太大则会让搭接区域的受力集中在铆钉周边，板材远端容易出现翘曲变形。

　　结构功能上，这个铆接结构采用的是半圆头实心铆钉的连接形式，铆钉头完全沉入其中一块板材的预制沉孔中，铆接完成后铆钉头表面和板材表面齐平，不会出现凸起，这样在后续安装外护板、走线的时候，不会因为铆钉头凸起刮伤线缆绝缘层，也不会让外护板安装出现缝隙。两块板材的厚度保持一致，这样在铆接施压的时候，两块板材的受力变形量均匀，不会出现薄的那块被压溃、厚的那块还没完全贴合的问题。设计过程中特意做了装配间隙的预留，两块板材的贴合面之间预留了0.05mm的微小间隙，这个间隙是为了抵消板材下料时的剪切毛刺、板材本身的平面度误差，避免因为毛刺或者平面度问题导致两块板材无法完全贴合，铆接完成后出现内部应力集中，长期受振动的时候出现铆钉松动。

　　从安装流程的适配性来看，这个结构完全适配常规的手动铆枪、气动压铆设备的操作空间，铆钉的伸出长度按照板材总厚度加1.2倍铆钉直径来设置，保证铆接完成后铆钉的墩头能够完全覆盖铆钉孔，形成足够的压紧力。在受力特性上，这个搭接结构主要承受垂直于铆钉轴向的剪切力，同时可以承受一定范围内的板材剥离力，因为搭接区域的长度足够，即使出现小幅的振动载荷，也不会出现板材从铆钉处滑脱的问题。另外在设计的时候特意避免了应力集中的问题，铆钉孔的边缘做了0.1mm的微小倒角，不会因为孔边的锐角在受力时出现裂纹扩展，对于一些需要长期承受交变载荷的场景，比如小型振动设备的外框架连接，这个细节可以大幅提升结构的疲劳寿命。

　　实际生产中，这个结构的下料工艺也非常友好，两块板材都是规则的矩形长条，只需要普通的剪板机就可以完成下料，铆钉孔可以用数控冲床一次冲压成型，不需要额外的铣削或者钻孔工序，批量生产的时候加工效率非常高。铆接工序不需要专业的持证焊工，普通的装配工人经过简单培训就可以操作压铆设备完成连接，相比焊接工艺可以大幅降低人工成本，也不会产生焊接烟尘、弧光这类职业危害因素，更适合洁净车间、有防火要求的装配场景使用。在做三维建模的时候，特意把两块板材的装配位置做了爆炸状态的示意，能够清晰看到铆钉和两个板材孔位的配合关系，方便后续做装配工艺指导、生产现场的作业培训，也方便结构工程师在做类似结构设计的时候直接参考尺寸参数，不用再反复查机械设计手册里的铆接边距、搭接长度参数。
