50升容积式船舶校准计量装置

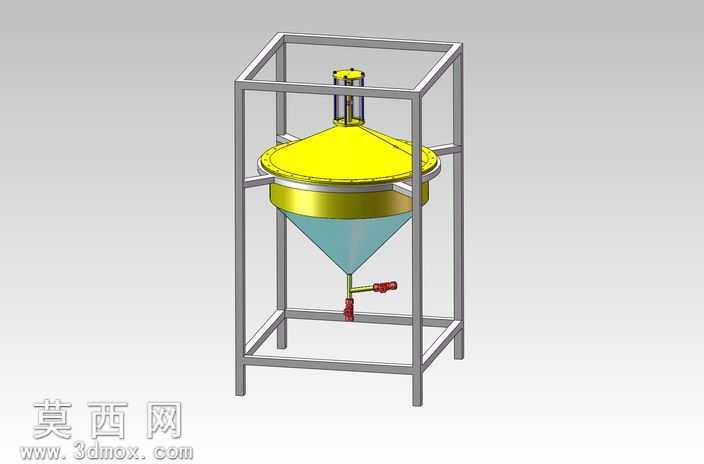

本作品为50升容积船舶校准用计量装置的三维建模成果，建模过程中优先采用参数化特征建模思路，先完成核心计量罐体的轮廓构建：罐体上部为带密封边沿的直筒段，顶部为锥顶收口结构，下部为倒锥形储料段，通过放样凸台、旋转凸台等特征完成罐体主体的一体化建模，保证罐体容积严格匹配50升的设计标称值，建模时对罐体壁厚做了均匀化处理，还原金属罐体的实际加工厚度特征。外部支撑框架采用标准方形金属型材搭建，通过焊件模块生成框架的型材构件，对框架的横竖支撑连接位置做了切合处理，还原型材焊接拼接的真实结构，框架底部设置四个支撑脚，保证装置放置的平稳性，上部框架预留了顶部操作机构的安装空间，中部设置环形支撑托住罐体直筒段，避免罐体承重变形。罐体顶部设置立式计量调节机构，包含阀杆、操作手轮、密封压盖等细节零件，通过装配约束完成各零件的配合定位，还原机构的活动行程逻辑；罐体底部锥尖位置安装出料控制阀，包含阀体、操作手柄、出料嘴等细节，建模时还原了阀门的开关操作结构，手柄的防滑纹理、出料嘴的倒角细节都做了精细化处理。材质渲染阶段，罐体主体采用亮黄色金属漆材质，调整材质的反光度与粗糙度，模拟工业计量罐体的漆面质感；下部锥形段设置半透明观察段，采用半透明浅蓝色玻璃材质，方便观察内部液位高度；外部支撑框架采用哑光银灰色金属材质，还原工业铝型材或方钢焊接框架的磨砂金属质感；阀门、操作机构等零件采用镀铬金属材质，突出金属零件的高光反光特性。整体装配过程严格遵循实际设备的装配逻辑，所有零件无干涉错位，结构比例协调，既还原了校准装置的功能结构，也通过材质与光影渲染突出了工业设备的质感，可用于船舶计量校准场景的演示、教学或结构优化参考。
