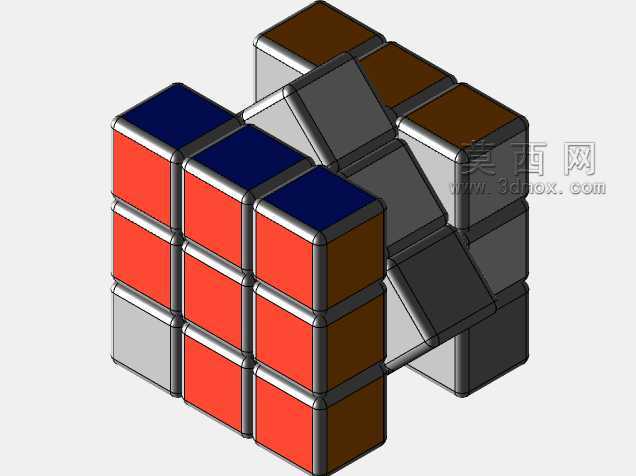

等阶三阶魔方立体结构设计方案

　　这款三阶魔方的结构设计，核心围绕旋转顺畅度与块体配合精度展开，区别于普通注塑一体成型的玩具类魔方，该模型完整还原了内部十字轴连接、角块与棱块的卡扣配合逻辑，每一个块体的接触面都预留了合理的转动间隙，避免旋转过程中出现卡滞、块体脱落的问题。从实际应用场景来看，这类结构模型一方面可以作为益智玩具生产环节的结构验证参考，帮助模具设计人员核对块体配合公差，确认注塑出模的拔模角度是否合理；另一方面也可作为机械结构教学的演示案例，让初学者理解空间旋转机构的配合逻辑，掌握多自由度拼接结构的设计思路。

　　设计过程中首先确定了整体的外形边界，标准三阶魔方为正立方体结构，单块边长控制在57mm的主流玩具尺寸范围内，每一个小方块的外端面做了R0.8的圆角处理，贴合人手握持转动的触感需求，避免尖锐棱角带来的握持不适感。内部的连接轴采用十字交叉的中空结构，在保证结构强度的前提下尽可能降低整体重量，轴体与每个中心块的配合位置预留了0.1mm的转动间隙，配合中心块端面的弧形接触面，让每一层的转动都能保持顺滑的阻尼感。角块的内部卡扣采用三向卡位设计，分别卡接三个相邻方向的棱块与中心轴结构，卡扣的接触斜面做了15度的导向角，即使转动过程中出现轻微的对位偏差，也能顺着导向斜面滑入正确的配合位置，不会出现硬卡导致的结构损坏。

　　棱块的设计采用两侧对称的卡扣结构，与相邻两个角块的卡位槽一一对应，每个棱块的内部做了镂空减重处理，在不降低结构强度的前提下减少材料使用，同时降低块体旋转过程中的惯性力，让转动手感更跟手。块体之间的接触面没有做完全的平面贴合，而是在每个块体的配合面边缘做了0.05mm的凸起承托边，将块体之间的面接触改为线接触，大幅降低转动过程中的摩擦阻力，即使长期使用出现接触面磨损，也能通过承托边的磨损补偿保持转动间隙的一致性，不会出现使用后期块体松动、晃动量过大的问题。

　　从安装逻辑来看，整个魔方的装配不需要额外的紧固件，依靠块体之间的卡扣结构即可完成整体组装：首先将六个中心块卡接在十字轴的六个轴端，之后依次拼装棱块与角块，通过卡扣的弹性变形卡入对应位置，最后一个块体卡入后整体结构形成完整的闭合限位，不会出现非人为拆卸情况下的块体脱落。每个块体的壁厚控制在1.2mm，既满足注塑成型的工艺要求，避免出现注塑缺料、缩痕的问题，也能保证块体在日常摔碰、受力情况下不会出现开裂、卡扣断裂的问题。外端面的色块区域预留了0.3mm的下沉槽，可用于粘贴色片或者直接注塑成色，下沉槽的边缘做了微小的倒角，避免色片粘贴后出现边缘起翘的问题。

　　在实际的生产验证环节，这类结构模型可以直接导入模具设计模块，拆分出每个块体的模具型腔，核对分型面的位置是否合理，确认卡扣位置的出模斜度是否满足注塑工艺要求，不需要再重新进行结构测绘。对于教学场景而言，模型可以完整拆解展示每一个零件的结构形态，帮助学习者理解空间多自由度机构的配合原理，掌握卡扣连接结构的设计要点，理解公差配合在实际产品中的应用逻辑，避免出现设计间隙不合理导致的装配困难、运动卡滞问题。整个结构没有采用特殊的异形零件，所有零件都可以通过常规的注塑工艺加工完成，不需要特殊的加工设备，适配大规模量产的工艺要求，零件的一致性容易控制，装配环节也可以通过自动化设备完成拼装，有效控制生产环节的成本。
