螺栓压紧式法兰管路连接紧固结构

　　在流体输送管路系统、小型压力容器接口、液压泵站管路排布的现场施工与设备预装环节，这类螺栓压紧式法兰连接结构是应用频次极高的静密封连接形式，区别于焊接式管路连接的不可拆卸特性，该结构可在不破坏管路本体的前提下完成管路拆装、密封件更换、管路走向调整，适配低压工况下的水、润滑液压油、低压气体等介质的管路对接需求。从结构组成来看，整套结构包含底部带安装基板的下法兰基座、套合在管路接口处的上法兰压盖、两根对称布置的全螺纹螺柱、配套的六角螺母以及底部的弹性压紧垫片，下法兰基座与下方的圆柱管路为一体式结构，底部的方形安装基板可通过地脚螺栓固定在设备机架、安装平台或者混凝土基础上，基板的四个边角预留有对应规格的安装通孔，安装时可根据现场的固定点位调整安装方位，不需要额外加工转接板。设计阶段首先要确定的是管路通径与法兰的匹配关系，下法兰基座的上端面加工有环形密封槽，可嵌入对应规格的橡胶或者聚四氟乙烯密封垫片，上法兰压盖的中心孔与对接管路的外径采用间隙配合，装配时可直接沿管路轴向套入，压在密封垫片上方，两根螺柱对称分布在法兰中心的两侧，螺柱下端的T型头卡入下法兰基座对应的沉孔内，避免拧紧螺母时螺柱跟转，螺柱的有效螺纹长度要满足螺母完全拧紧后仍露出2-3个螺距的安全要求，同时要预留密封垫片压缩量对应的行程，避免垫片压溃或者密封比压不足。实际装配过程中，两根螺柱的螺母需要采用对角分次拧紧的方式，第一次拧紧到额定力矩的30%，

　　检查上法兰压盖与下法兰基座的平行度，调整间隙偏差后再分次拧紧到额定力矩，避免单侧压紧导致密封垫片偏斜，出现介质泄漏的问题。结构的安装边界需要重点考量，底部方形基板的边长要大于法兰外径至少一个螺栓直径的距离，保证安装固定时扳手有足够的操作空间，螺柱的安装位置距离法兰外缘的距离要满足螺母拧紧时套筒的操作间隙，不会出现套筒与法兰侧壁干涉的情况，上法兰压盖的压紧面平面度公差控制在0.1mm以内，保证密封垫片受力均匀。这类结构相比四螺栓均布的标准法兰，结构更紧凑，占用的径向安装空间更小，适合安装空间局促、管路通径不大、工作压力低于1.6MPa的工况，在小型液压试验台、冷却循环水管路、低压气动系统的管路对接场景中，既能保证连接的密封可靠性，

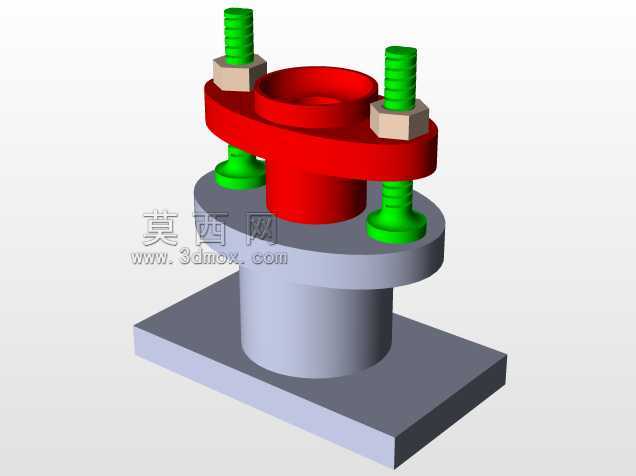

　　又能减少紧固件的数量，降低装配与后期维护的工作量。建模过程中需要重点关注各配合面的公差设定，上法兰压盖与对接管路的配合公差选用H8/f7，既保证装配时的顺畅度，又不会因为间隙过大导致压盖偏斜，螺柱与上下法兰的过孔间隙控制在1mm左右，允许装配时有微小的位置调整量，抵消零件加工带来的位置度误差，螺母与上法兰压盖的接触面加工有倒角，避免压盖边缘的毛刺影响螺母的贴合度，底部的弹性垫片套在螺柱下端，位于下法兰基座与螺母之间？不对，是位于上法兰压盖和螺母之间？不，图中绿色的是螺栓的头部？哦不对，图里绿色的是螺栓，下端是螺栓头，上端是螺纹段，穿过上法兰压盖和下法兰的安装板？不对，重新看结构：下部分是灰色的方形底板，上面立着灰色的圆柱筒体，筒体上端是灰色的法兰盘，红色的是上压盖，套在中间红色的接头上，两根绿色的螺栓从下往上穿过灰色法兰盘的通孔，再穿过红色上压盖的通孔，然后拧上米色的六角螺母，哦对，螺栓是从下往上穿的，这样安装的时候，螺栓头卡在灰色下法兰的下端面，螺母在上方拧紧，把红色上压盖往下压，压紧中间的接头和密封件。那设计的时候，下法兰盘的通孔是光孔，直径比螺栓杆大1-1.5mm，方便螺栓穿入，上压盖的通孔同样是光孔，尺寸一致，螺栓的长度要满足：从下法兰下端面到螺母拧紧后的上端面，总长度包含下法兰厚度、上压盖厚度、密封件压缩后的厚度、螺母厚度，再加上2-3牙的露出量。实际应用中，这种双螺栓对称压紧的结构，因为螺栓数量少，拧紧时的力矩一致性更容易控制，

　　不会出现四螺栓法兰容易出现的个别螺栓预紧力不足的问题，在经常需要拆装的检修口、仪表安装接口、小型管路快拆结构中非常实用。安装时需要注意，下方的方形底板固定时，要保证筒体的轴线与对接管路的轴线同轴度偏差不超过0.5mm，否则会导致上压盖偏斜，密封面受力不均，运行过程中出现渗漏。另外，螺栓的材质要根据输送介质的腐蚀性选择，普通水介质选用4.8级碳钢镀锌螺栓即可，有腐蚀性的介质则需要选用304或者316不锈钢材质的紧固件，密封垫片的材质也要匹配介质的温度和腐蚀性，避免长期使用后垫片老化失效。整个结构没有复杂的异形零件，所有零件都可以采用常规的车削、铣削、冲压工艺加工，制造成本低，互换性强，紧固件都是标准件，后期维护更换不需要定制特殊零件，非常适合通用工业场景的管路连接需求。
