电子设备外接插口结构三维设计

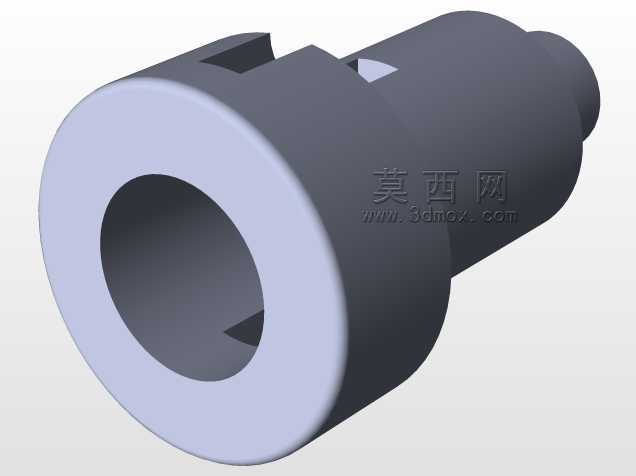

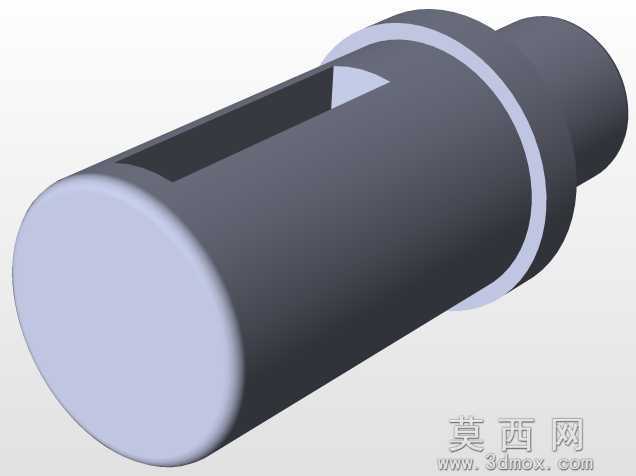

　　日常做消费电子结构配套设计时，外接插口是绕不开的基础连接部件，这类零件看似结构简单，实则要兼顾插拔手感、装配公差、长期使用耐磨度等多重要求，很多新手建模时容易只做外形忽略实际装配边界，导致后期开模或者装机时出现干涉问题。这类插口主要用在各类手持电子设备、小型工控终端的侧边位置，承担外部电源接入、数据传输、外设扩展的核心连接功能，使用场景覆盖日常消费电子使用、工业现场手持设备调试、户外便携设备外接配件等多个场景，不同场景下对插口外壳的强度、耐磨度、边缘倒角处理的要求都有区别。从结构设计思路来看，这款插口的主体采用长条形圆角壳体结构，整体外轮廓做了大R角过渡处理，没有尖锐棱角，一方面是避免装配时刮伤设备外壳的安装位涂层，

　　另一方面也能在插拔过程中减少对手部的剐蹭，同时圆角结构在注塑成型时能减少应力集中，降低壳体长期受插拔力出现开裂的概率。建模时首先要确定核心安装边界，插口的整体厚度要匹配对应设备的侧边壳体厚度，通常这类手持设备的侧边厚度在7到10毫米区间，插口的主体宽度要适配内部接插件母座的安装尺寸，预留0.1到0.2毫米的装配间隙，避免过盈装配导致外壳挤压内部接插件造成针脚偏移。外壳的内腔结构要做对应的限位筋，筋位高度控制在1.2到1.5毫米，既能卡住内部的金属接插件组件，防止插拔过程中接插件移位，又不会因为筋位过高导致注塑时出现缩痕影响外观。外壳的插拔端做了15度的导向斜角，斜角长度1毫米左右，插头插入时能顺着斜角顺滑对位，

　　不需要刻意对准就能顺利插入，提升日常使用的插拔手感，同时导向斜角也能减少插头对插口边缘的磕碰，降低长期使用后边缘掉漆、开裂的风险。在安装配合上，插口外壳的侧边预留了0.3毫米的点胶槽，装配时在槽内打固定胶，能将插口牢牢固定在设备外壳的安装位上，避免多次插拔后插口出现松动，点胶槽的位置要避开内部接插件的焊盘位置，防止胶水溢入造成针脚短路。外壳的外表面做了细微的磨砂纹理处理，建模时要注意纹理深度控制在0.05毫米以内，既保证触摸时的细腻质感，又不会因为纹理过深导致积灰难以清理。从实际使用的功能特性来看，这款插口的壳体采用PC+ABS混合材质的设计参数预留，壁厚均匀控制在1.2毫米，整个壳体没有壁厚突变的位置，

　　注塑成型时能保证料流均匀填充，减少翘曲变形的概率，壳体的非外观面做了0.5度的脱模斜度，方便后期开模量产时顺利脱模，不会出现顶白、拉伤的问题。很多工程师在做这类小零件建模时容易忽略插拔寿命对应的结构强化，这款插口在插拔受力的根部位置做了局部加厚处理，加厚区域的壁厚达到1.8毫米，能承受至少5000次以上的插拔力而不出现断裂，完全满足日常消费电子的使用周期要求。另外在装配兼容性上，插口的外轮廓尺寸做了通用化设计，能适配市面上多数同规格的标准接插件母座，不需要单独开模定制内部接插件，能有效降低整体的物料成本，同时通用化的尺寸也方便后期维修更换，不需要专门定制专属配件。建模过程中还要注意公差配合的累积误差，插口的安装定位柱和设备外壳的定位孔之间采用H7/h6的间隙配合，既能保证装配时的定位精度，又不会因为公差累积导致装配困难，定位柱的根部做了R0.5的圆角过渡，减少应力集中，避免设备跌落时定位柱断裂。
