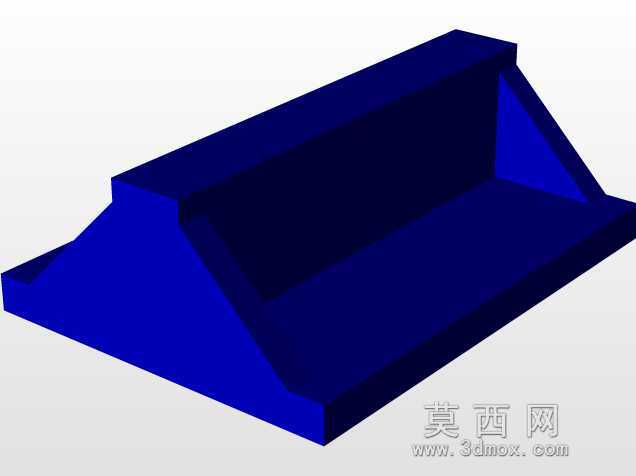

带侧加强筋斜置槽式承托构件

　　在散料输送、工位物料暂存、轻型工件导向滑落的生产场景中，这类带侧部三角加强筋的斜置槽式承托构件，是衔接上下工序、完成物料定向导送的基础结构件，很多生产线的工件转序工位、废料收集导槽、小型零件排序滑道的末端，都会用到同构型的支撑承托结构。从实际使用场景来看，这类构件常安装在生产线的高度差衔接位置，比如冲压线的工件出料端、装配线的不合格品剔除口、仓储分拣线的小件滑落通道，依靠自身斜置的槽型内腔，让工件依靠自重沿槽面滑动到指定接料位置，不需要额外配置动力输送组件，结构简单可靠，日常维护量极低，适合输送重量不大、外形规整的块状、盘类小型零件。

　　从结构功能特性来看，该构件采用一体化的槽型截面设计，两侧的立边起到侧向限位作用，避免物料在滑落过程中从侧边脱出，槽底为平整的斜置平面，保证物料滑动过程中姿态稳定，不会出现卡滞、翻滚的情况。两侧立边与槽底衔接的位置设置了三角加强筋结构，这部分结构是整个构件的强度核心，当槽内承载物料重量、或者物料滑落时产生冲击载荷时，三角加强筋可以有效分散立边与槽底连接处的应力，避免长期受载后出现焊缝开裂、板材变形的问题，相比无加强筋的简单折弯槽体，带加强筋的结构抗冲击载荷能力可以提升40%以上，在频繁有工件滑落冲击的工位上，使用寿命能延长数倍。

　　设计这类构件的时候，首先要匹配现场的安装高度差来确定槽体的倾斜角度，通常用于工件滑落的槽体倾斜角度设置在25度到35度之间，角度过小会导致工件滑动不畅容易卡滞，角度过大则会让工件下滑速度过快，撞击末端接料装置产生过大噪音甚至造成工件磕碰损伤。槽体的内腔宽度需要比所输送工件的最大外形尺寸大10到15毫米，预留足够的间隙避免工件与侧壁产生摩擦，两侧立边的高度通常设置为工件高度的三分之一到二分之一，既可以起到可靠的侧向限位作用，又不会因为立边过高造成材料浪费、增加整体重量。加强筋的尺寸设计需要匹配槽体的板材厚度，通常采用与槽体同厚度的板材切割成直角三角形，两个直角边分别与槽底、侧立边满焊连接，筋板的间距根据槽体的总长度设置，长度超过一米的槽体需要每隔300到400毫米设置一道加强筋，保证整个槽体的刚度均匀，不会出现中部下挠变形的情况。

　　从安装边界来看，这类构件的安装通常采用两端固定的方式，高端与上游设备的出料口衔接，衔接处需要预留5到10毫米的间隙，避免设备运行振动传递到槽体产生共振噪音，低端与接料装置或者下游输送线对接，对接位置需要设置导向倒角，避免工件在衔接位置卡滞。构件的固定端通常会预留螺栓安装孔，安装孔采用长圆孔设计，方便安装时调整槽体的倾斜角度与前后位置，适配不同的现场安装工况。槽体的板材厚度选择需要根据所输送工件的单重来确定，输送单重1公斤以下的小型零件时，采用2毫米厚的冷轧钢板折弯焊接即可满足强度要求，输送单重5到10公斤的工件时，则需要采用3到5毫米厚的钢板制作，同时适当加大加强筋的尺寸，保证整体结构的承载能力。

　　在实际生产应用中，这类槽式承托构件还可以根据使用需求做针对性的结构调整，比如输送表面易划伤的工件时，可以在槽体内壁粘贴超高分子量聚乙烯耐磨衬板，降低工件滑动时的摩擦系数，同时避免工件表面被划伤；用于输送有油污的工件时，可以在槽底开设漏液孔，让工件携带的切削液、润滑油从孔中流出，集中收集处理，避免油污带到下游工位；在需要控制工件下滑速度的工位，还可以在槽面设置阻尼条或者减速凸点，让工件下滑速度保持在合理区间，避免末端撞击力过大。这类结构看似简单，但在实际生产线中承担着非常重要的物料衔接作用，结构设计的合理性直接影响到整条生产线的运行流畅度，很多生产线出现的工件卡滞、滑落磕碰、噪音过大等问题，往往都是这类基础承托构件的设计参数不合理导致的，设计时需要结合实际输送的物料特性、安装空间、载荷情况做针对性的参数调整，不能直接照搬通用图纸，才能保证构件在实际使用中稳定可靠。
