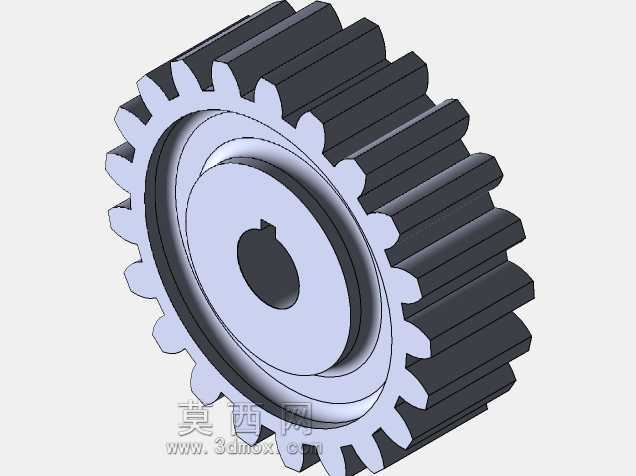

带键槽直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里最基础也最通用的动力传递构件，日常在轻工输送设备、小型机床进给机构、农用机具传动箱、自动化生产线的动力分配单元里都能见到同结构的零件，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更低，装配调整的容错空间也更大。从结构设计逻辑来看，这款齿轮采用了等模数等齿厚的直齿构型，齿顶圆、齿根圆都做了标准的圆角过渡，避免热处理和载荷冲击时在齿根位置产生应力集中，齿宽的取值匹配常规中小载荷传动的齿宽系数，既不会因为齿宽过窄导致单位齿面载荷过大加剧磨损，也不会因为齿宽过宽造成轮齿受载不均、偏磨的问题。

　　中心的安装孔采用基孔制公差设计，孔内加工的标准平键槽是整个零件扭矩传递的核心配合部位，键槽的对称度、深度公差都严格遵循连接件的配合要求，装配时和对应轴上的平键配合，能够避免齿轮和传动轴之间出现相对转动，保证扭矩传递的可靠性，轮毂部分的厚度做了加强设计，比齿根到内孔的壁厚多出足够的支撑余量，即使在频繁正反转的冲击载荷工况下，也不会出现轮毂开裂的问题。在实际选型适配的时候，首先要确认安装轴的直径和这款齿轮的内孔尺寸匹配，键槽的宽度要和所用平键的规格一致，同时要核对配对齿轮的模数、压力角参数完全相同，否则装配后会出现卡齿、传动噪音大、齿面快速磨损的问题。安装边界上，齿轮的齿顶圆直径决定了传动箱内部需要预留的最小回转空间，

　　装配时要保证齿顶和箱体内壁之间留有足够的安全间隙，避免运转过程中出现剐蹭；齿宽方向要和配对齿轮的齿宽对齐，错位量不能超过齿宽的十分之一，否则会大幅缩短轮齿的使用寿命。日常工况下，这款齿轮适合在转速不超过1500转每分、传递扭矩在中小区间的平行轴传动场景使用，因为直齿轮啮合时是全齿宽同时进入和退出啮合，传动过程中没有轴向力，支撑轴的受力更简单，对应的轴承选型可以用更经济的深沟球轴承就能满足使用要求，不需要搭配角接触轴承或者推力轴承，能有效降低整套传动机构的制造成本。设计建模过程中，轮齿部分采用标准渐开线齿廓生成，齿形的渐开线起始点和终止点都做了合理的修缘处理，能减少齿轮刚进入啮合时的刚性冲击，降低传动过程中的噪音，

　　齿面的粗糙度要求控制在合理区间，既不需要过高的加工精度造成成本浪费，也不会因为粗糙度过大导致润滑状态变差、磨损加快。轮毂两端都做了倒角处理，方便装配时顺利套入传动轴，也能去除机加工产生的锐边毛刺，避免装配过程中划伤操作人员或者破坏轴表面的配合精度。在润滑维护层面，这款齿轮如果用在闭式传动箱里，可以采用油浴润滑的方式，齿面浸入润滑油的深度控制在1到2个齿高即可，不需要额外配置复杂的喷油润滑系统；如果用在开式传动场景，定期涂抹润滑脂就能满足基础的润滑需求，维护门槛很低。很多入门级的传动设计里，工程师经常会忽略键槽的位置和轮齿的相位关系，这款齿轮在设计时特意将键槽的对称中心线对齐轮齿的齿槽中心，这样在做动平衡的时候更容易调整配重，也能让键槽位置的应力分布更均匀，避免长期运转后键槽侧壁出现压溃变形的问题。另外齿轮的端面加工有平整的定位面，装配时可以靠紧轴上的轴肩实现轴向定位，不需要额外设计复杂的轴向固定结构，只用轴端挡圈或者圆螺母就能完成轴向锁紧，整个装配流程非常简便，适合批量生产的通用传动场景使用。
