高精度螺旋斜齿传动齿轮结构设计

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从常规工业减速设备到精密传动机构的多个领域，和直齿圆柱齿轮相比，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮传动时整齿突然撞击的情况，传动过程的冲击、振动和噪声都能得到有效控制，尤其适合中高速、重载的传动工况。从实际使用场景来看，这类斜齿轮常被布置在平行轴传动链路中，部分参数匹配的设计也可用于交错轴的动力传递，在机床主轴传动箱、输送线驱动单元、农用机械传动系统、轻工设备动力传输结构中都能见到这类零件的身影，它的核心作用是在两根轴之间传递旋转扭矩，同时根据齿数比匹配实现固定传动比的转速转换，

　　保障动力输出端的转速和扭矩符合负载端的运行需求。做这类斜齿轮的三维结构设计时，首先要结合传动链路的额定输入扭矩、输入转速、预期传动比、安装空间边界来敲定基础参数，轮齿的螺旋角选择是设计中的关键环节，螺旋角过小会失去斜齿轮平稳传动的优势，螺旋角过大则会导致传动过程中产生过大的轴向力，额外提升轴承选型和轴系结构设计的难度，常规工业应用中这类齿轮的螺旋角多选取在8度到20度区间内，具体数值需要结合轴系的轴向承载能力、传动效率要求综合权衡。齿形参数的确定需要匹配啮合配对齿轮的模数、压力角，保障啮合过程中齿面接触均匀，避免出现局部偏载导致的齿面过早磨损，齿宽的设计需要结合承载能力计算，在满足安装空间限制的前提下，保障足够的齿面接触面积，

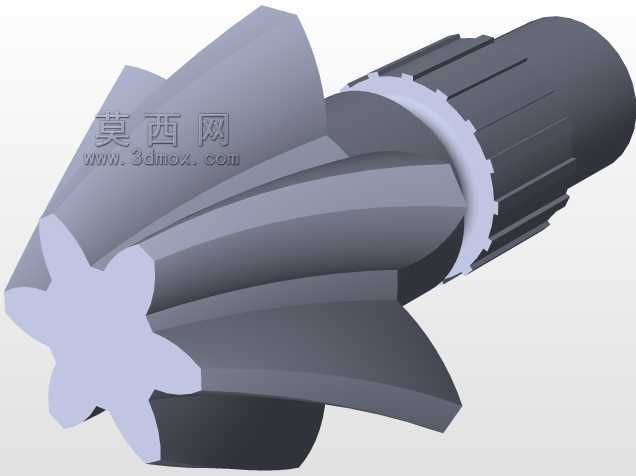

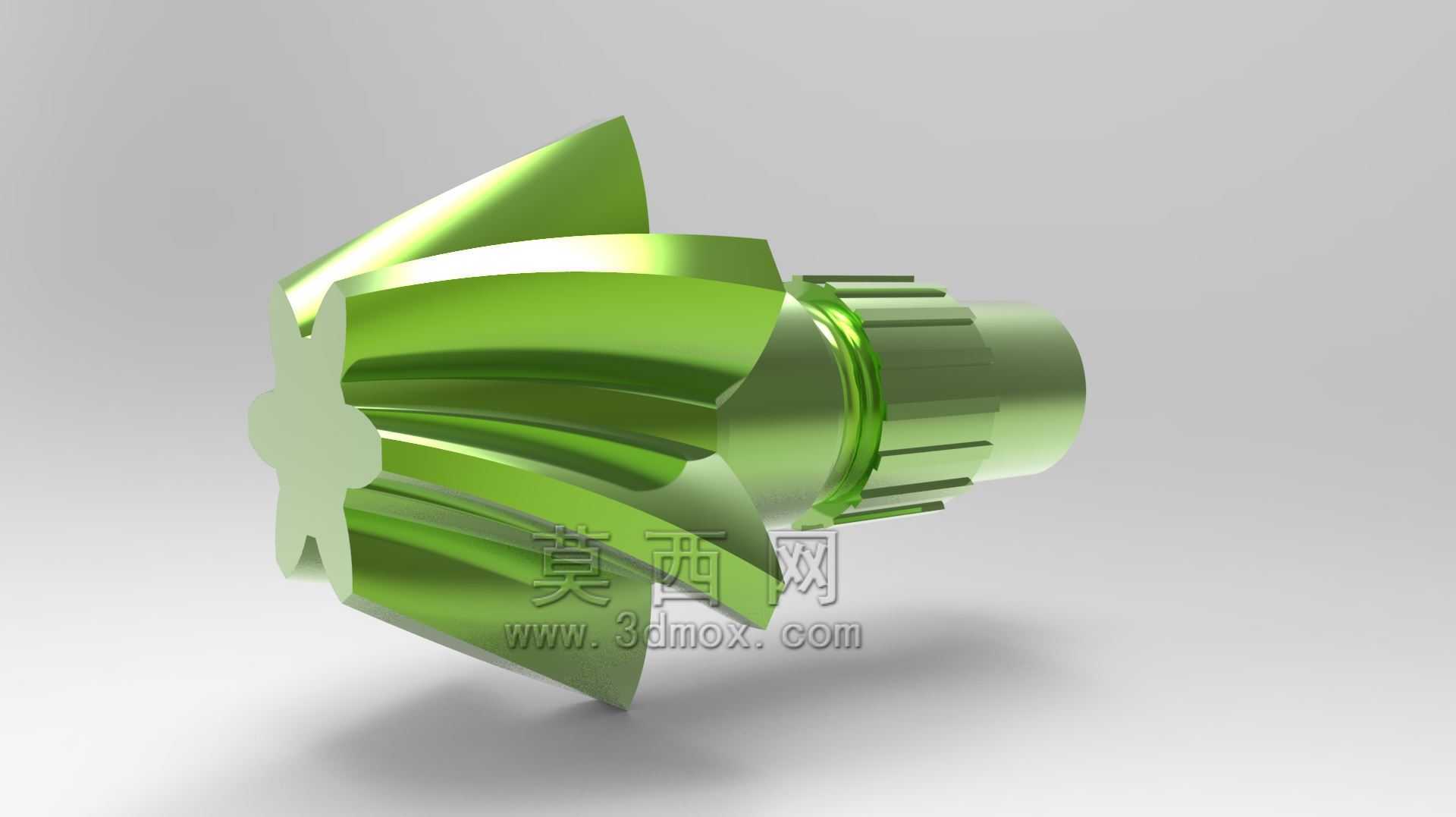

　　避免单位面积载荷超出材料许用接触应力。从结构细节来看，这款斜齿轮采用了一体式轴套结构，齿轮本体和安装轴段做了一体化设计，省去了额外的齿轮与轴的连接键槽、紧固件结构，适合小尺寸、紧凑安装空间的传动场景，轴段上设计的环槽结构可用于安装轴用挡圈，实现齿轮在轴向上的定位固定，避免传动过程中齿轮出现轴向窜动影响啮合精度。齿轮的轮毂部分做了等直径的光轴设计，既可以直接穿入对应安装座的轴承内圈实现回转支撑，也可以通过联轴器和动力输入、输出轴做连接，安装边界上需要注意，齿轮啮合侧需要预留足够的侧隙调整空间，轴向安装时要保障轮齿的啮合宽度完全覆盖配对齿轮的齿宽，避免出现齿端局部受力的情况。建模过程中，轮齿部分的螺旋线扫掠是核心环节，

　　需要先根据分度圆直径、螺旋角计算出准确的螺旋线导程，再以端面齿形轮廓为扫掠截面沿螺旋线路径做扫掠成型，之后通过阵列完成全部轮齿的结构构建，齿根部分需要做符合强度要求的圆角过渡，避免热处理和传动受力时出现应力集中导致的轮齿断裂。齿面的精度设计需要结合使用场景确定，普通动力传动场景选取8级精度即可满足使用需求，若是用于精密传动的场合，则需要提升到7级及以上精度，同时控制齿形、齿向的公差范围，保障传动的平稳性和传动精度。实际装配调试时，需要先检查配对齿轮的接触斑点，通过调整两轴的中心距、平行度，让齿面的接触斑点处于齿面中部位置，接触面积达到对应精度等级的要求，避免出现齿顶接触、齿根接触或者偏载接触的情况，否则运行过程中会出现异常磨损、噪声过大甚至轮齿崩裂的问题。润滑方式的选择也和齿轮的运行参数直接相关，低速轻载场景可采用脂润滑，中高速重载场景则需要采用油浴润滑或者强制喷油润滑，保障齿面啮合过程中能形成稳定的油膜，降低齿面磨损，提升零件的使用寿命。这类一体式斜齿轮的结构相比分体式齿轮与轴的装配结构，减少了装配累积误差，能更好地保障传动的同轴度，适合在对传动精度有一定要求、安装空间紧凑的小型传动机构中使用，设计时还需要考虑零件的加工工艺性，轮齿部分可采用滚齿加工后做齿面淬火处理，提升齿面硬度和耐磨性，轴段部分可根据配合需求做磨削加工，保障和轴承、联轴器的配合精度。
