双管荧光壁灯结构拆解三维设计

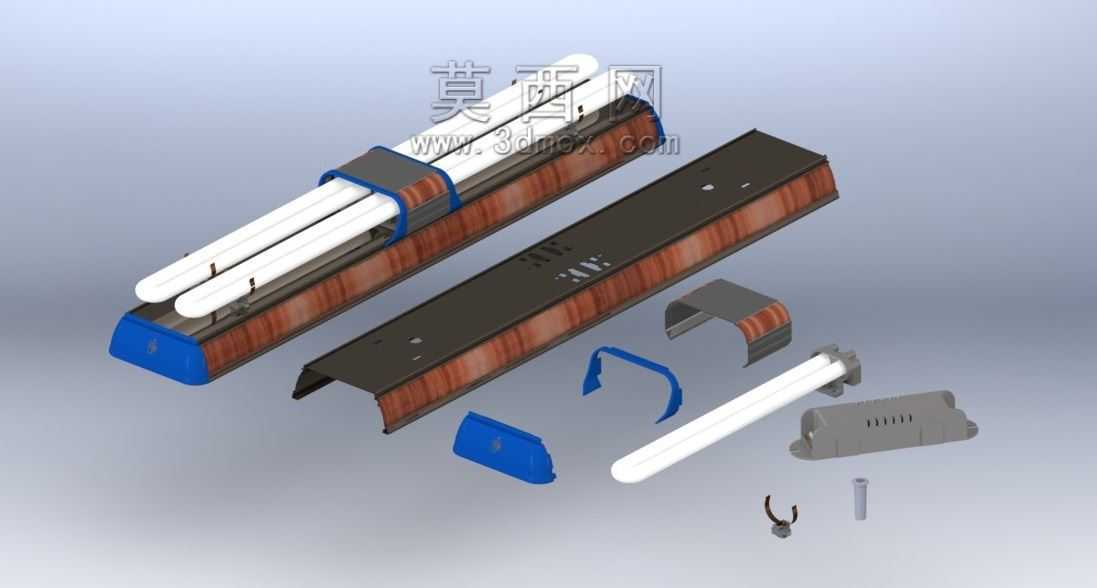

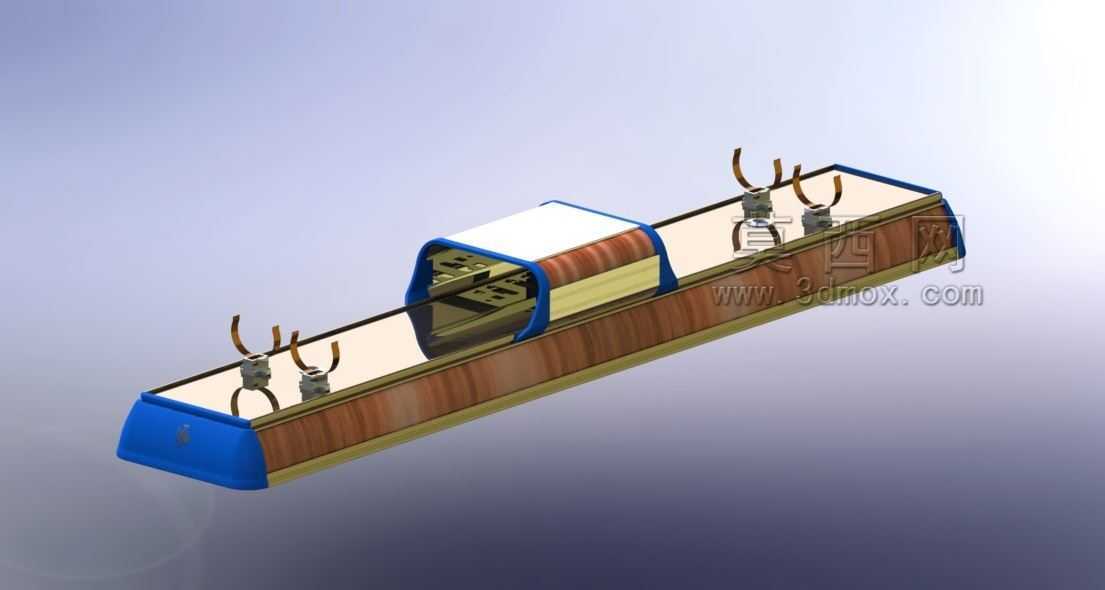

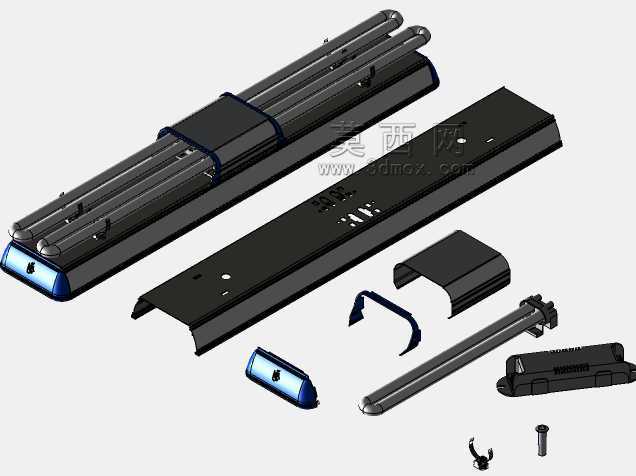

这款壁灯的结构设计完全围绕商用空间的基础照明需求展开，常见于写字楼走廊、厂房办公区、商超后场这类需要长时间稳定照明的场景，安装位置多为混凝土墙面、轻钢龙骨隔墙的立面区域，安装高度通常控制在2.2米到2.8米区间，既避免日常活动磕碰，又能保证光线均匀覆盖通行区域。从拆解结构来看，整套灯具分为灯体底座、灯管固定卡扣、端盖、镇流器安装位、接线端子座、灯管、安装膨胀件几个核心部分，灯体底座采用冷轧钢板冲压成型，表面做喷塑处理，兼顾结构强度与防锈能力，底座的长度方向预留了标准的86型接线盒对位孔位，同时预留了两个可调节的腰型安装孔，适配不同施工场景下的墙面预埋盒偏差，不需要现场二次打孔扩孔，能有效降低现场安装的施工难度。灯管部分采用双管并排布置的结构，单根灯管功率36W，整灯总功率4x36W的配置能覆盖12-15平米的立面照明区域，光线扩散角度经过卡扣位置的限位设计，保证灯管与底座的间距保持在18mm，既避免灯管工作时的热量直接传导到底座喷塑层造成老化，又能让光线通过底座内侧的反光面均匀向外扩散，减少局部眩光。端盖部分采用阻燃ABS材质注塑成型，和底座的配合采用卡扣加定位筋的结构，不需要额外打螺丝固定，日常维护更换灯管时只需要撬开两端端盖就能抽出灯管，不需要把整个灯体从墙面拆下来，大幅降低后期运维的工作量。内部的镇流器安装位预留了通用的镇流器固定孔距，适配市面上绝大多数同规格荧光灯镇流器的安装尺寸，接线区域设置了独立的隔离挡板，把强电接线区和灯管安装区做物理分隔，避免安装接线时误碰灯管造成破损，也能减少蚊虫进入接线区域造成的短路隐患。设计过程中重点考虑了不同安装场景的适配性，底座的背部预留了穿线孔的敲落位，施工时可以根据现场布线方向选择顶部、背部或者侧部进线，不需要现场切割灯体外壳。固定灯管的卡扣采用弹性钢片冲压成型，表面做镀蓝锌防锈处理，卡扣的弧度和灯管外壁完全贴合，安装时只需要把灯管卡入卡扣就能完成固定，不需要额外的紧固件，同时卡扣的位置在底座上预留了多组安装孔位，可以根据实际选用的灯管长度微调卡扣间距，适配不同品牌同功率灯管的长度公差。整套结构的安装边界控制非常严格，灯体整体厚度不超过65mm，突出墙面的距离不会占用过多通行空间，在狭窄的走廊区域安装也不会造成磕碰，灯体的宽度控制在100mm，长度方向根据功率配置做到1250mm，和常规的1.2米荧光灯管尺寸匹配，替换旧灯具时可以直接沿用原有墙面的安装孔位，不需要重新打孔破坏墙面装饰层。在结构强度验证层面，底座的钢板厚度选用0.5mm的冷轧板，经过冲压折边处理后，整体抗形变能力能满足日常维护时的受力需求，即使人员在更换灯管时手扶灯体施加向下的力，也不会出现底座变形弯折的情况。端盖的卡扣配合深度设计为8mm，安装到位后不会因为长期的温度变化出现松脱掉落的情况，所有外露的金属部件都做了圆角处理，安装和维护过程中不会划伤施工人员的手部。接线区域的端子座采用阻燃PA66材质，能耐受灯管长期工作产生的温度，不会出现老化脆裂的问题，接地端子直接和金属底座连通，保证灯具的接地可靠性，避免漏电风险。
