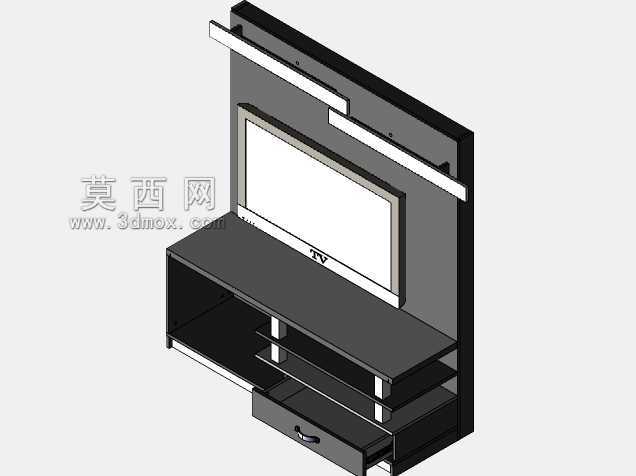

现代客厅组合式电视柜结构三维设计

　　这款组合式视听收纳柜体的设计，首先锚定普通商品住宅客厅的常规使用场景，适配多数中小户型的墙面预留尺寸，整体安装边界控制在宽度1.8米、高度1.9米、深度0.45米的区间内，既不会占用过多客厅通行空间，也能匹配42至55英寸区间的常规平板电视安装需求，不会出现柜体与电视尺寸违和的问题。

　　从功能布局来看，柜体采用上下分区的结构逻辑，上部预留电视嵌入安装的内凹区域，两侧搭配横向装饰置物条，可放置小型相框、装饰摆件等轻量化物品，置物条做了边缘倒圆角处理，避免日常清洁、取放物品时的磕碰划伤。下部柜体做了分层功能划分，最上层为开放式置物平台，可放置机顶盒、路由器、音响等视听配套设备，平台预留了走线缺口，方便各类设备的电源线、信号线规整排布，避免线路杂乱外露；中部设置两层开放式储物格，可收纳游戏主机、影碟、遥控器等常用小件物品，拿取时无需开启柜门，使用动线更短；下部设置抽拉式抽屉，抽屉采用三节静音滑轨结构，可存放不常用的杂物、影音配件等，抽屉拉手做了内嵌与外凸结合的设计，既保证开合操作的便利性，也不会突出柜体表面造成磕碰。

　　设计过程中优先考虑了日常使用的结构稳定性，柜体主体采用18mm厚度的板材作为主支撑结构，背板采用9mm厚度的板材做整体拉结，避免长期使用出现柜体变形、柜门错位的问题。下部支撑结构做了隐藏式可调脚垫设计，可根据地面实际平整度调整柜体水平度，避免地面不平导致的抽屉开合不畅、柜体晃动问题。上部的横向置物条采用金属连接件与主柜体做刚性连接，单条置物条的承重可达到5kg，满足常规装饰摆件的放置需求，不会出现长期承重下弯变形的情况。

　　在安装边界的考量上，柜体背部预留了通用的电视挂架安装孔位，适配市面上绝大多数标准VESA孔距的平板电视挂架，用户无需额外在墙面打孔，可直接将电视固定在柜体上，降低安装时对墙面的破坏，也方便后期调整电视位置。柜体的走线缺口做了圆角打磨处理，避免穿线时刮伤线材外皮，造成用电安全隐患。抽屉的滑轨安装位置做了预留调节余量，组装时可根据实际装配误差调整滑轨位置，保证抽屉开合顺畅无卡顿。

　　从实际使用场景出发，这款柜体同时兼顾了视听设备承载、杂物收纳、空间装饰三重作用，没有做冗余的复杂造型，所有结构设计都服务于日常使用需求：开放式格层的高度预留了15cm的净空，可容纳绝大多数常规尺寸的游戏主机、功放设备，不会出现设备放不进去的问题；抽屉的内部净深达到40cm，可收纳较大尺寸的影音配件、家居杂物；上部的置物条突出柜体表面8cm，既不会因为突出过多造成磕碰，也有足够的放置空间摆放装饰物品。

　　结构建模过程中，所有板材的连接位置都做了对应的连接件预留位，包括偏心轮、螺杆的安装孔位，可直接对接生产端的拆单需求，不需要二次调整结构。柜体的边角位置全部做了R3的圆角处理，尤其是人经常接触的台面边缘、置物条边缘、抽屉面板边缘，避免日常使用中的磕碰伤害，适配有老人、儿童的家庭使用场景。整体配色采用深黑主体搭配木色装饰面的组合，可适配多数现代简约、北欧、工业风的客厅装修风格，不会出现配色过于突兀难以搭配的问题。
