汽车发动机气缸盖密封罩结构设计

　　在往复式内燃机的整机布局中，气缸盖罩作为配气机构上部的核心封装部件，直接覆盖在气缸盖顶端的凸轮轴、气门摇臂等运动组件上方，是动力系统上部密封与防护的关键结构。日常整车运行工况下，这个部件需要同时承担多重工程作用：首先是密封曲轴箱上部腔体，阻隔机油飞溅外泄，同时配合曲轴箱通风系统实现腔体内压力平衡，避免机油蒸汽异常泄漏引发的排放超标、舱内积油等问题；其次是为上部的机油加注口、传感器安装位、通风管路接口提供集成安装载体，减少整机外部管路的零散布局；另外还要隔绝配气机构高速运转产生的部分机械噪音，优化动力总成的NVH表现。

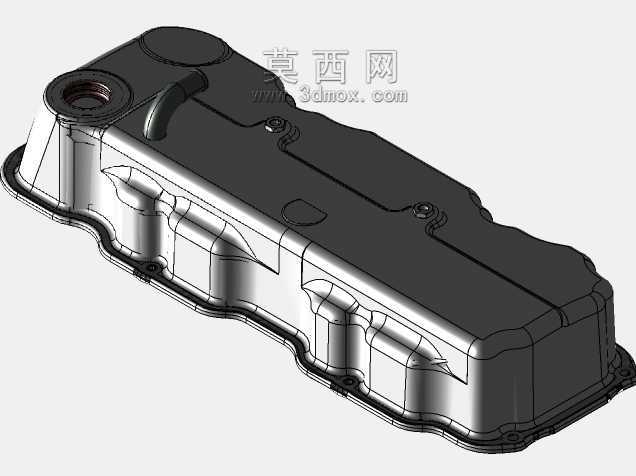

　　从结构设计逻辑来看，这款气缸盖罩采用了冲压成型的金属壳体方案，整体轮廓完全匹配对应排量直列四缸发动机的气缸盖顶面边界，周圈的法兰边做了连续的平整化处理，用于安装密封衬垫，通过周圈均匀分布的螺栓点位实现与气缸盖的刚性压紧，保证密封压力均匀分布，避免长期运行后衬垫局部压溃失效引发的漏油问题。壳体的深度设计充分考虑了内部凸轮轴、气门挺柱的运动行程预留，不会出现运动件与罩壳内壁的运动干涉，同时内壁设置了多处内凹的加强筋结构，既提升了薄壁壳体的整体刚性，降低发动机运行过程中罩壳自身的振动辐射噪音，也能对飞溅的机油起到一定的导流作用，让机油顺着筋位回流到气缸盖的回油道内，减少罩壳内壁的机油残留积碳。

　　在安装边界的设计上，壳体上集成的机油加注口采用了凸起的翻边结构，匹配标准的机油盖密封尺寸，位置设置在罩壳靠前的一侧，方便整车维保时机油加注操作；侧面预留的传感器安装位做了加厚的凸台处理，保证传感器安装后的密封可靠性，同时位置正对凸轮轴信号轮，满足凸轮轴位置传感器的安装间隙要求；两端的曲轴箱通风接口采用了阶梯式的接头结构，适配不同直径的通风软管连接，接口位置的高度经过测算，避免车辆在倾斜工况下机油直接涌入通风管路造成机油消耗异常。

　　实际工程应用中，这类金属材质的气缸盖罩相比塑料材质的方案，拥有更好的耐高温与抗老化性能，更适配高负荷运转的商用车型、工程机械动力的使用场景，能够承受发动机舱内更高的持续工作温度，长期使用不会出现材质老化变形导致的密封失效问题。设计过程中需要反复校核周圈螺栓的拧紧力矩分布，保证法兰边的压紧力既能够压实密封衬垫，又不会因为力矩过大导致薄壁罩壳出现变形翘曲；同时还要做模态仿真分析，调整加强筋的布局与厚度，让罩壳的固有频率避开发动机常用工况的振动频率区间，避免出现共振引发的部件开裂、噪音放大等问题。另外壳体的外形做了圆滑的过渡处理，没有尖锐的凸起结构，既方便生产过程中的冲压成型与脱模，也能在整车装配时避免与周边的线束、管路、隔热板等部件出现装配干涉，适配发动机舱内紧凑的布局空间。
