V型五活塞汽车发动机缸体结构设计

　　在乘用车动力总成的开发流程里，缸体作为整台发动机的承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装点位都要集成在这一个构件上，设计阶段的容错空间极小，任何一处壁厚偏差、安装位错位都会直接导致整台动力单元无法完成装配。这次的缸体结构采用V型布局的五活塞排布方案，区别于常规直列三缸、四缸或是V6、V8的成熟量产构型，五缸V型排布需要在有限的缸体轮廓内平衡点火间隔、曲轴配重、缸筒间距的多重约束，既要保证相邻活塞运动过程中不出现干涉，也要给冷却水道、润滑油道预留足够的通流截面，避免高转速工况下出现局部过热或是润滑不足的问题。

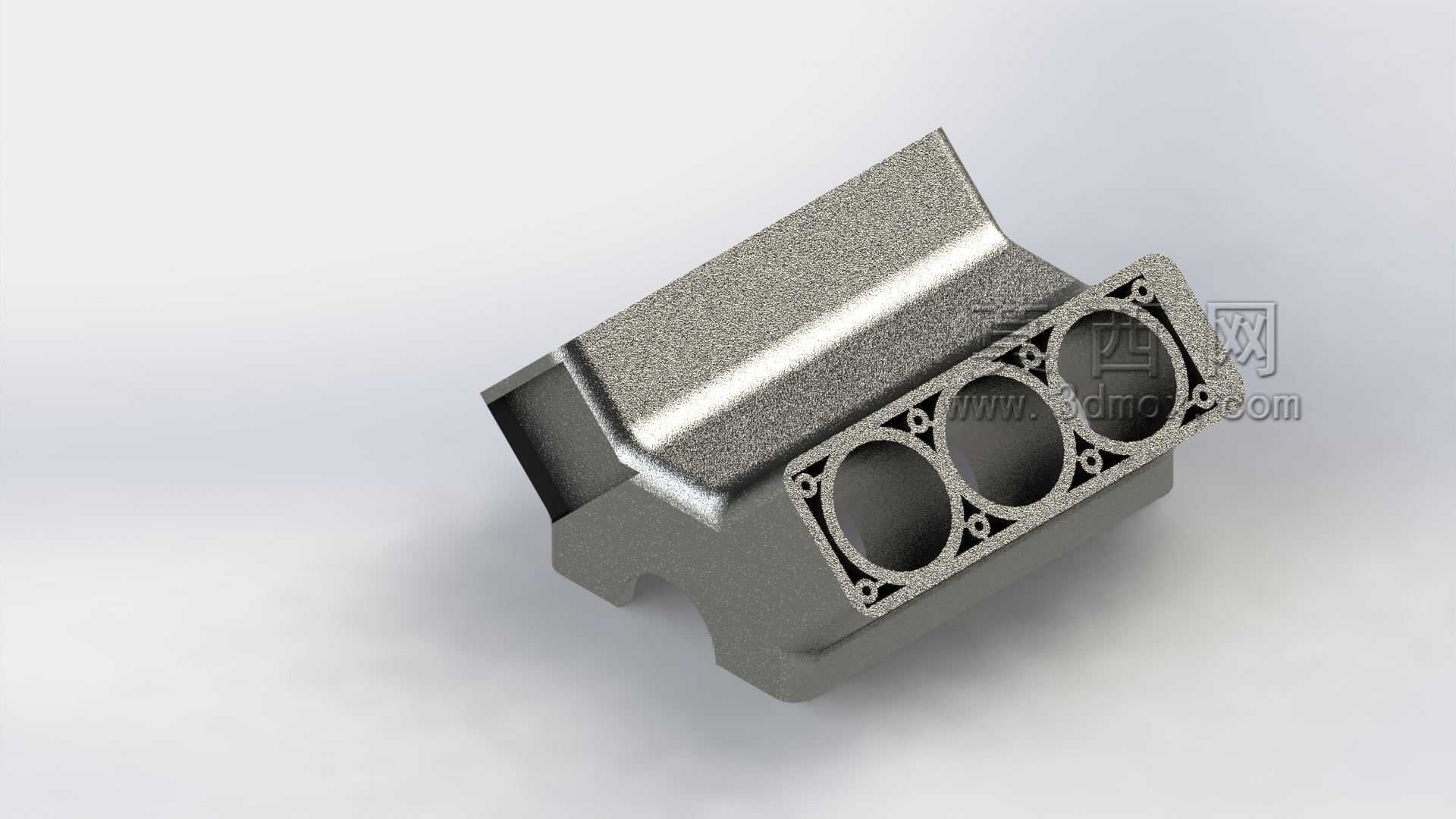

　　从实际装车的应用场景来看，这类小排量V型五缸结构多用于紧凑型性能车或是特种作业的小型动力设备，相比直列同排量机型，V型布局能大幅缩短发动机的轴向长度，给前舱的悬架布置、散热模块预留更多空间，同时五缸的点火间隔相比四缸更均匀，运转时的二阶振动幅度更小，不需要额外加装大体积的平衡轴结构就能获得不错的NVH表现。设计过程中首先确定的是活塞腔的中心距，按照常规铝合金缸体的设计规范，相邻缸筒之间的壁厚不能小于6mm，否则铸造过程中容易出现缩松缺陷，长期承受交变燃烧压力时也容易出现缸筒变形的问题，三个并排的活塞腔采用等间距排布，每个腔室周围的加强筋沿着螺栓连接的受力方向延伸，直接贯通到缸体侧面的主轴承座位置，把燃烧爆发产生的冲击力直接传递到刚度最高的主轴承区域，避免局部应力集中导致的缸体开裂。

　　安装边界的处理上，缸体顶面的平面度要求控制在0.05mm以内，和缸盖连接的螺栓孔采用不等距排布，在两个V型缸列夹角的位置加密螺栓点位，保证缸垫在这个区域的密封压力足够，避免高负荷下出现燃气窜漏、油水混合的故障。缸体侧面预留了机油滤清器、水泵、起动机的安装凸台，所有凸台的安装面都做了下沉式的密封槽设计，装配时只需要加装O型密封圈就能实现可靠密封，不需要额外打密封胶，降低后期维保的操作难度。曲轴箱部分采用龙门式结构，主轴承盖采用两侧螺栓加横向螺栓的固定方式，相比普通的两螺栓固定结构，横向螺栓能抵消曲轴高速旋转时产生的侧向冲击力，避免主轴承座出现变形，延长曲轴的使用寿命。

　　冷却回路的设计上，采用分体式水道结构，每个缸筒周围都有独立的上水孔，冷却液从缸体下部的进水腔进入后，先围绕每个缸筒的外壁循环一周，再通过顶面的上水孔进入缸盖的水套，优先保证缸筒上部、也就是燃烧室附近区域的冷却效率，避免出现局部热点导致的爆震问题。润滑油道采用整体铸造的主油道设计，主油道沿着缸体长度方向贯通，每个主轴承位、活塞冷却喷嘴位、凸轮轴驱动机构的供油点位都通过斜油孔和主油道连通，油孔的转角位置都做了圆弧过渡处理，避免润滑油流动时出现节流损失，保证高转速下各个摩擦副都能获得足够的机油压力。

　　外形轮廓的处理上，缸体的外部加强筋没有采用常规的横竖直筋结构，而是沿着应力传递的路径做了变截面的弧形筋设计，在保证整体刚度满足要求的前提下，尽可能降低缸体的整体重量，相比同排量的直列四缸铸铁缸体，这个铝合金材质的V型五缸缸体重量能降低30%左右，对于整车的轻量化、前后轴荷分配都有明显的帮助。缸体后端的飞轮壳安装面采用一体式铸造结构，和变速箱连接的定位销孔精度控制在H7级，保证动力输出轴和变速箱输入轴的同轴度，避免传动过程中出现异响、抖动的问题。在做三维建模的过程中，所有的铸造拔模角度都统一设置为1.5度，既方便后续的模具开发，也不会因为拔模斜度过大导致局部壁厚偏差超出设计允许范围，所有的棱边位置都做了R2以上的圆角处理，避免铸造过程中出现应力集中，同时也能减少加工过程中的刀具崩损问题。
