立式长条特殊磁扬声器三维结构设计

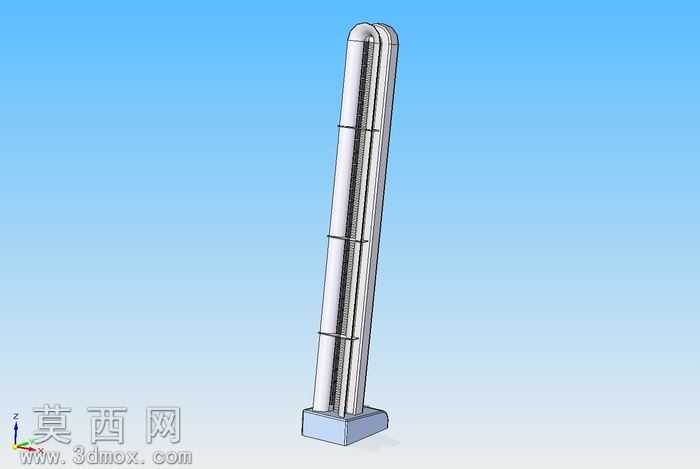

本作品为立式长条形态的特殊磁扬声器三维建模成果，建模阶段依托Solid Edge平台完成全参数化结构搭建，首先从底座基准特征入手，绘制带圆角过渡的方形底座草图，通过拉伸凸台命令生成底座实体，同时预留内部磁路组件的安装定位槽，保证底座与上方音柱主体的装配同轴度误差控制在合理范围内。上方音柱主体采用长条形圆角柱体结构，建模时先绘制两端带半圆封头的长圆形截面轮廓，沿垂直方向拉伸生成柱体外壳，外壳表面等距设置三道环形加强筋，既提升柱体的结构抗形变能力，也作为内部磁路堆叠单元的分段定位标识。内部磁路结构采用多段堆叠式设计，沿柱体轴向依次排布磁钢、导磁片与音圈安装位，建模时通过线性阵列命令完成多组磁路单元的均匀排布，保证每段磁路单元的间距一致，避免出现磁路干涉问题。渲染阶段采用纯色蓝天背景突出产品主体，外壳材质赋予磨砂银灰色金属质感，模拟铝合金阳极氧化的表面处理效果，底座部分采用浅灰蓝色哑光塑料材质，与金属柱身形成视觉层次区分，同时添加柔和的环境漫反射效果，避免金属表面出现过曝的高光区域，清晰展现柱身的曲面过渡与加强筋的细节轮廓。设计思路上打破传统圆形或方形扬声器的形态局限，采用细长立式柱体结构，可适配窄边安装场景，多段堆叠的磁路设计能够在有限的柱体空间内提升发声单元的有效振动面积，兼顾空间占用率与音频输出性能，建模过程中所有装配部位均预留合理的安装公差，可直接导出工程图用于后续的结构验证与手板制作，整体模型结构完整，特征层级清晰，无多余碎面与几何错误，能够满足结构展示、方案演示等多场景的使用需求。
