重载传动用人字齿双斜齿轮结构

项目分类:齿轮 发布时间:2021-11-08 ID:371927
  • 重载传动用人字齿双斜齿轮结构
  • 重载传动用人字齿双斜齿轮结构
  • 重载传动用人字齿双斜齿轮结构
  • 重载传动用人字齿双斜齿轮结构
  • 重载传动用人字齿双斜齿轮结构
  • 重载传动用人字齿双斜齿轮结构

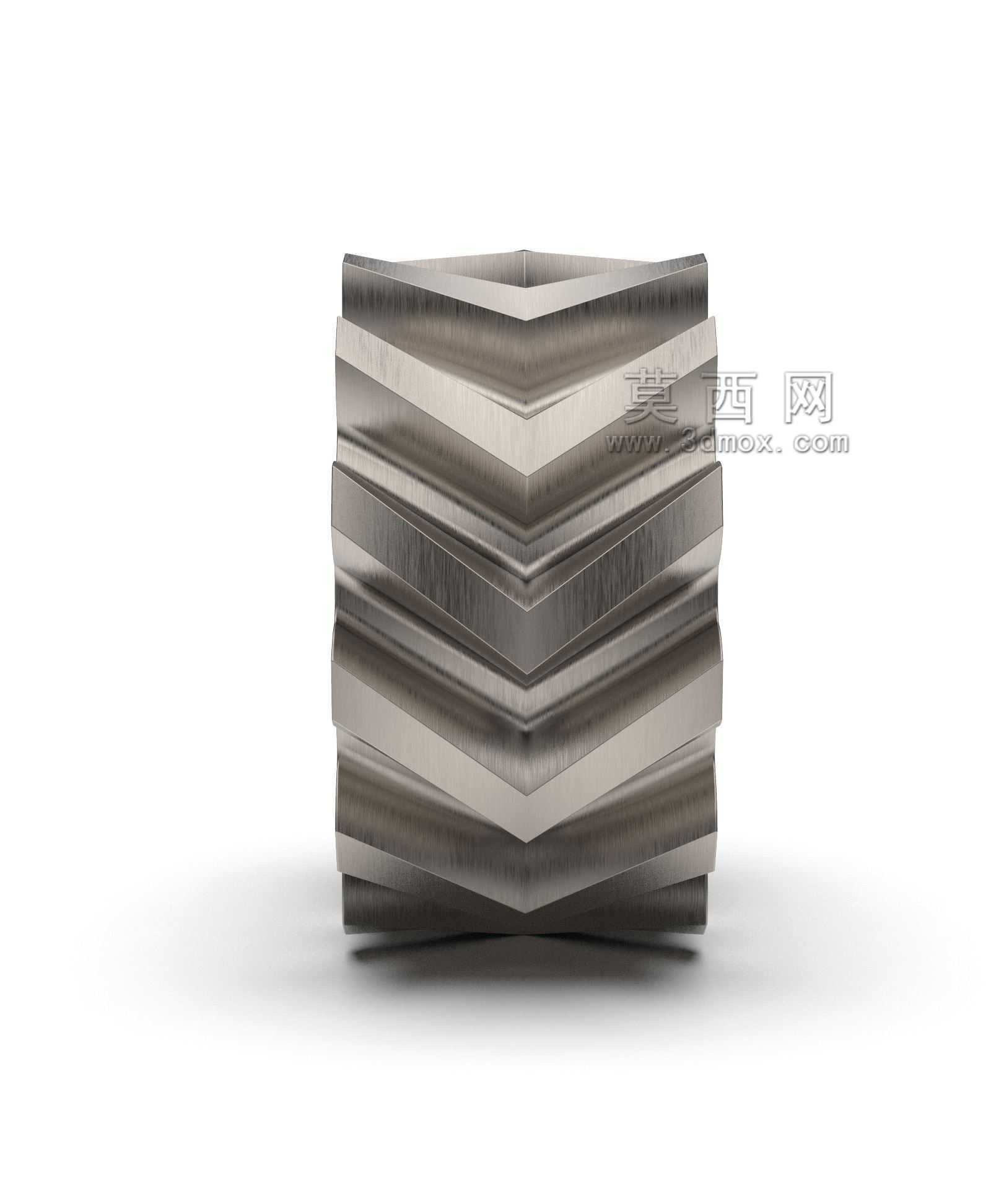

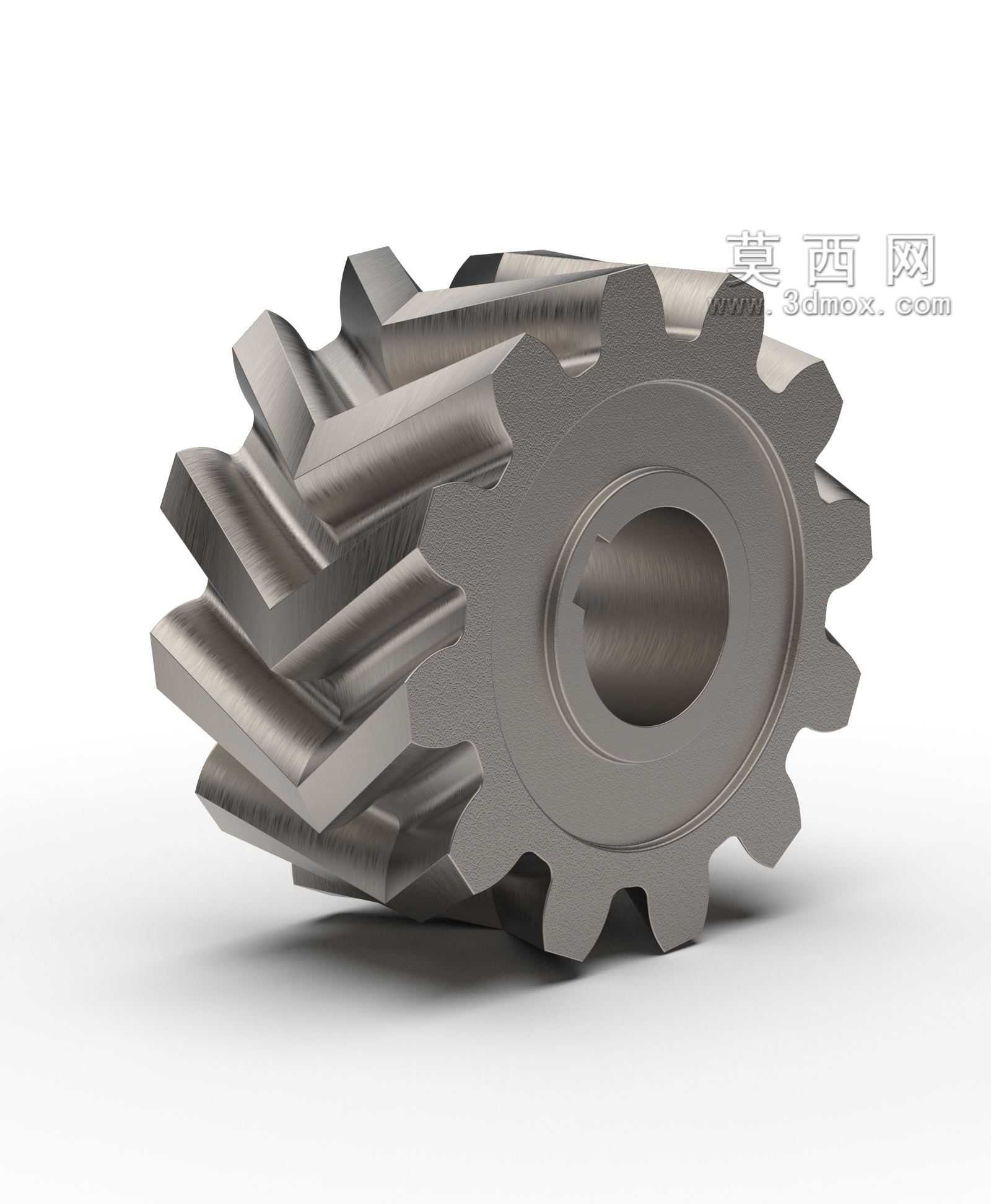

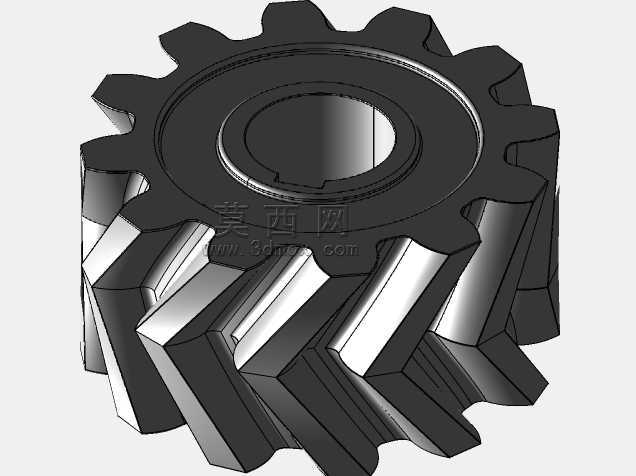

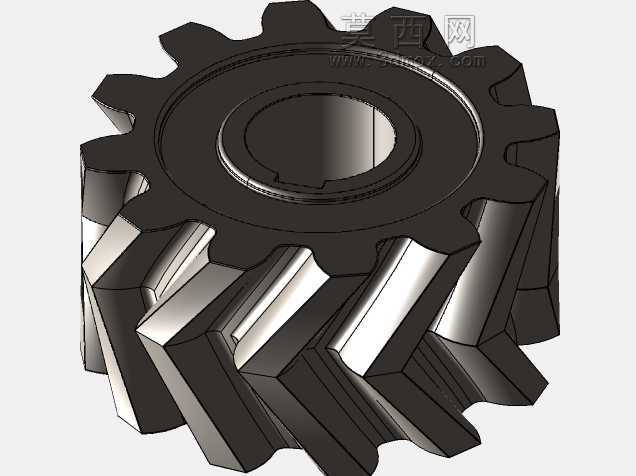

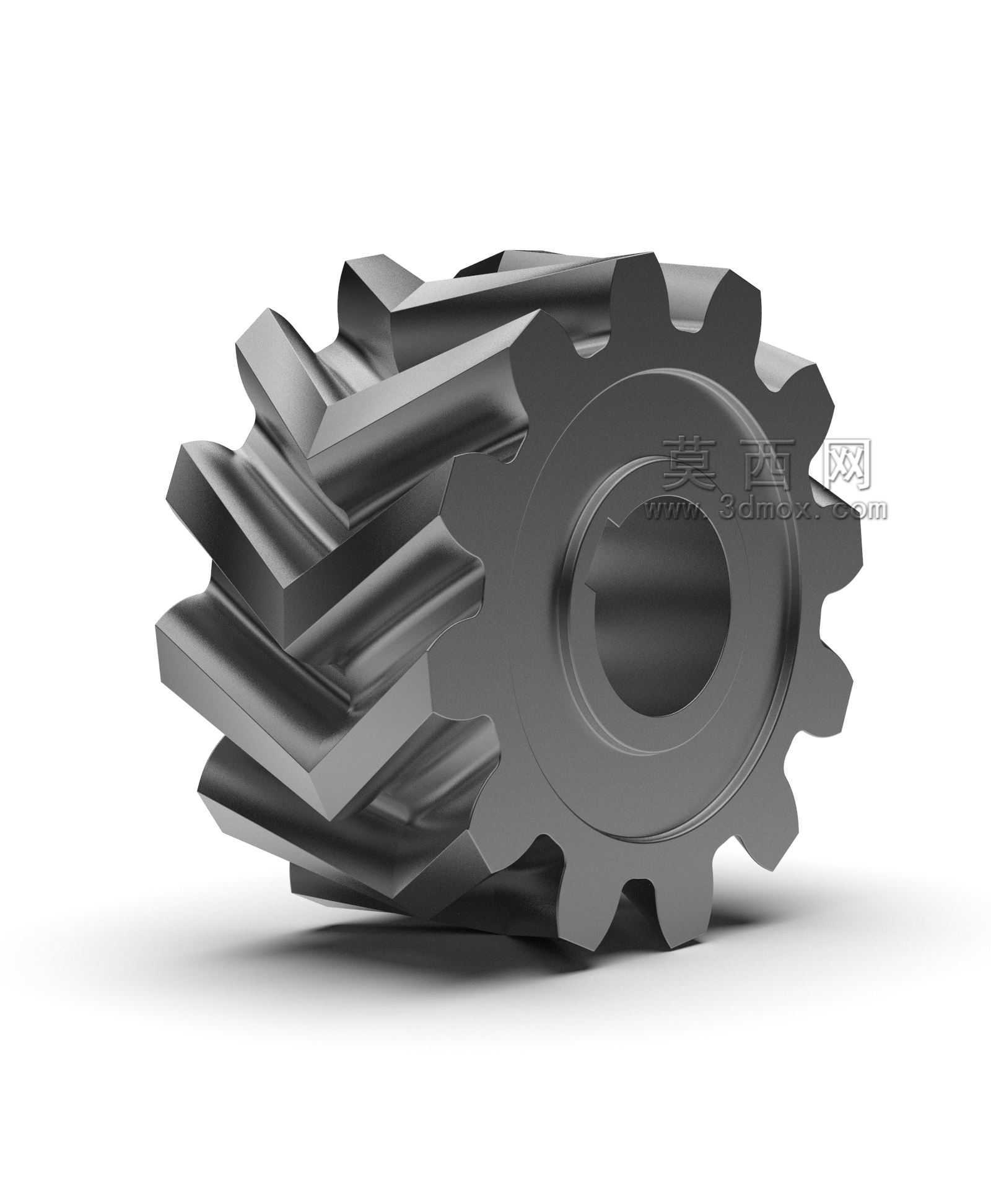

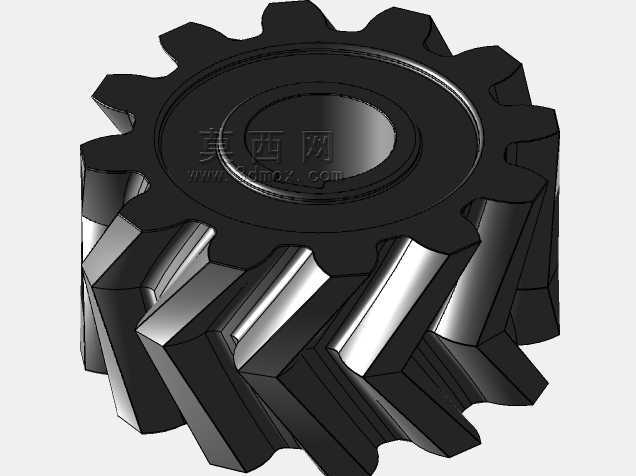

  在矿山采掘、重型冶金轧线、大型船舶主推进、大功率风电增速箱这类对传动平稳性、承载能力有严苛要求的场景里,直齿轮与普通单斜齿轮往往难以同时满足轴向力抵消、重载冲击耐受、低噪音运行的多重需求,双斜齿轮也就是常说的人字齿轮,正是针对这类工况开发的核心传动零件。这类齿轮的齿向被分成两段旋向相反的斜齿段,两段齿在齿轮中部对接,从端面看过去齿形排布类似人字,啮合过程中两段斜齿产生的轴向推力会相互抵消,不需要额外设置大规格的推力轴承来承担轴向载荷,能大幅缩减传动箱的轴向尺寸,同时降低轴承选型的成本与装配复杂度。从实际传动表现来看,双斜齿轮的啮合重合度远高于同参数直齿轮,轮齿是逐渐进入啮合再逐渐退出啮合的,不会出现直齿轮传动时的整齿突然撞击,

  在高速重载工况下的振动、噪音水平能降低30%以上,尤其适合线速度超过20m/s的大功率传动链路。做这类齿轮的三维结构设计时,首先要敲定的是两段斜齿的螺旋角匹配,常规设计里两段齿的螺旋角误差必须控制在分级公差范围内,否则两段齿的受力不均会导致局部齿面过载,出现早期点蚀甚至断齿问题;中部的退刀槽宽度是设计里的关键边界,要匹配滚齿、磨齿工序的刀具让刀空间,退刀槽过窄会导致加工时刀具刮伤已加工齿面,过宽则会浪费齿宽方向的有效承载长度,降低齿轮的额定承载扭矩。齿轮内孔的键槽设计要匹配对应轴径的平键或者花键规格,键槽的对称度公差直接影响装配后的齿轮动平衡,尤其是在高速运转场景下,动平衡等级达不到G6.3以上的话,

  运转时的轴系窜动会直接破坏轴承的润滑膜,缩短整套传动部件的使用寿命。齿顶圆、齿根圆的尺寸公差要遵循渐开线圆柱齿轮的精度标准,齿面的修形量要根据实际啮合的配对齿轮参数、轴系的刚度变形量来计算,避免轮齿受载变形后出现齿端棱边接触,导致局部应力集中。从安装边界来看,这类齿轮装配时要保证两段斜齿的对接中线与配对齿轮的齿宽中线对齐,轴向窜动量要控制在0.1mm以内,否则会出现单段齿偏载的情况;齿轮与轴的配合一般选用过渡配合加键连接,大规格重载场景下会采用热装工艺,过盈量要根据传递扭矩的大小核算,避免运转时出现齿轮与轴的相对转动。日常运维中,这类齿轮的润滑要选用极压型齿轮油,因为齿面接触应力在重载冲击下会超过1000MPa,

  普通矿物油无法形成足够强度的润滑油膜,容易出现齿面胶合失效;定期检查时要关注两段齿面的接触斑点分布,正常情况下接触斑点应该均匀覆盖齿高的60%以上、齿长的70%以上,如果接触斑点偏在齿端,就需要调整轴承间隙或者齿轮的轴向位置,避免长期偏载导致断齿。不同于普通单斜齿轮需要在轴系两端布置推力轴承承受轴向力,双斜齿轮的轴系可以只用深沟球轴承或者调心滚子轴承做径向支撑,整个传动箱的结构可以做得更紧凑,在安装空间受限的大功率传动场景里,这个结构优势尤为明显。比如大型轧钢机的主传动齿轮座,传递扭矩可达数百万牛米,采用双斜齿轮结构后,不仅传动效率能稳定保持在98%以上,还能承受轧制过程中频繁的冲击载荷,不会因为轴向力过大导致轴承烧损。在三维建模过程中,要准确还原渐开线齿形的曲率变化,两段斜齿的螺旋线要保证平滑过渡,不能在中部对接位置出现台阶,否则实际加工出来的齿轮在啮合时会出现周期性的冲击振动;齿根的过渡圆角要严格按照应力计算结果设置,圆角过小会导致齿根应力集中系数陡增,大幅降低齿轮的弯曲疲劳强度,实际生产里很多断齿故障都是因为齿根圆角加工不到位导致的。另外,齿轮端面的减重孔设计要兼顾轻量化与结构刚度,减重孔的位置要避开齿根对应的应力集中区域,孔边要做倒角处理,避免动平衡时出现不平衡量过大的问题。
