90度传动伞齿轮轴结构设计

　　在各类需要交错轴动力传递的机械设备中，90度转向传动的需求十分常见，这类传动场景往往受限于设备内部的安装空间，无法通过平行轴齿轮组完成动力换向，伞齿轮轴便是适配这类场景的核心传动零件。这类带一体锥齿的轴件，区别于分体装配的齿轮与轴结构，将锥齿轮与传动轴整合为单一零件，从根源上消除了齿轮与轴装配间隙带来的传动回差，也省去了键连接、过盈装配带来的应力集中风险，在中小载荷、对传动精度有一定要求的换向机构中应用十分广泛。从实际应用场景来看，这类伞齿轮轴常见于小型机床的进给换向机构、轻工设备的动力转向单元、农用机械的侧置传动结构、小型输送线的转角传动模块中，在安装空间局促、无法布置独立齿轮座与联轴器的场景下，一体结构的伞齿轮轴能够大幅压缩传动单元的轴向与径向占用尺寸，让整体设备结构更加紧凑。

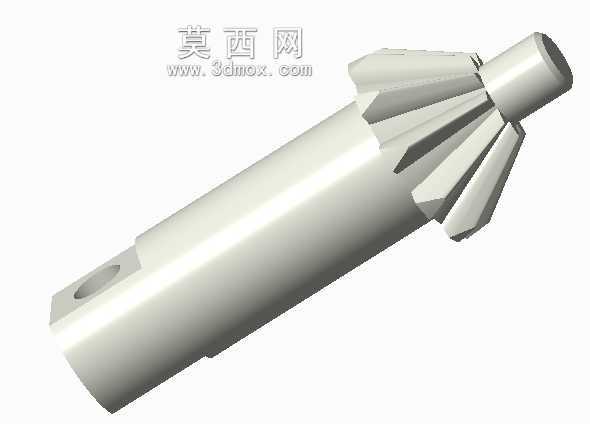

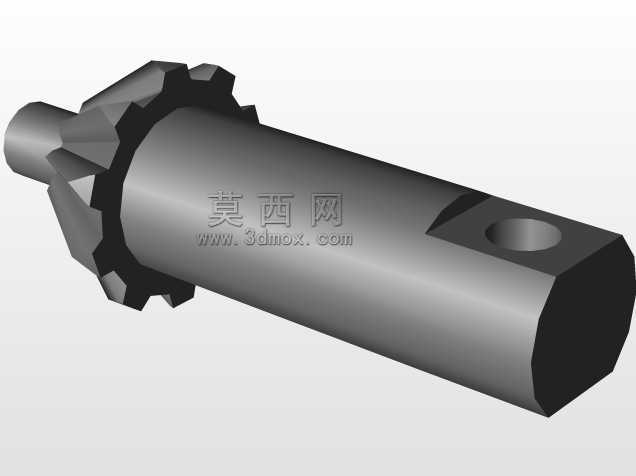

　　从功能特性来看，该零件的核心作用是将输入的旋转运动通过端部的伞齿轮结构，以90度夹角传递给配对的从动锥齿轮，完成动力流向的转向。轴身部分作为旋转支撑的载体，需要匹配对应规格的滚动轴承完成径向与轴向定位，轴端的径向开孔是为了适配锁紧销或者传动销的安装，既可以用于输入端的动力接入固定，也可以用于轴端挡圈的安装限位，避免轴件在运转过程中出现轴向窜动。伞齿轮的齿形采用直齿锥齿结构，相比螺旋伞齿轮，直齿结构的加工难度更低，装配调整的容错率更高，虽然运转时的啮合噪音略高于螺旋齿结构，但在中低速、载荷平稳的传动场景下完全能够满足使用需求，且后期维护更换的成本更低。

　　在设计思路上，这类一体伞齿轮轴首先要确定的是端部锥齿轮的参数，需要根据传动比要求确定齿数、模数、节锥角，保证与配对齿轮啮合时节锥顶点重合，避免出现齿面偏载、啮合间隙不均的问题。轴身的直径设计需要同时兼顾扭转强度与轴承安装的适配性，轴径的变化台阶处需要做圆角过渡，避免台阶处的应力集中在长期交变载荷下出现疲劳断裂。轴身的长度尺寸需要匹配安装腔的深度，预留出轴承内圈、隔套、锁紧件的安装空间，同时要保证锥齿轮伸出轴端的长度刚好能够与配对齿轮完成全齿宽啮合，既不能伸出过长导致齿面啮合位置超出齿宽范围，也不能伸出过短导致齿面接触面积不足，加剧齿面磨损。轴端的销孔位置需要距离轴端面保留足够的壁厚，避免销孔处的截面削弱过多导致轴端断裂，销孔的直径需要匹配常用的圆柱销规格，降低后期配件采购的难度。

　　从安装边界来看，该轴件的安装需要两个支撑轴承分别布置在靠近锥齿的位置和轴身中部位置，形成简支梁的支撑结构，靠近锥齿的轴承需要能够承受一定的轴向力，抵消锥齿轮啮合时产生的轴向分力，避免轴件受轴向力作用出现位移。安装时需要调整轴件的轴向位置，保证锥齿轮的啮合侧隙在合理范围内，侧隙过小会导致齿面卡滞、运转发热，侧隙过大会导致传动回差过大，换向时出现冲击。轴身与轴承内圈的配合采用基孔制过渡配合，既保证轴承安装后不会出现相对转动，也方便后期维护时的拆卸更换。轴端的销孔安装传动销后，需要保证销子突出轴面的高度不超过周边零件的避让空间，避免运转时出现干涉。在实际选型应用时，需要根据传递的扭矩大小核算轴身的扭转强度与锥齿轮的齿面接触强度，确保在额定载荷下不会出现断轴、打齿的问题，同时要根据设备的运转转速选择合适的润滑方式，低速场景可采用润滑脂润滑，转速较高时需要采用油浴或者喷油润滑，保证齿面与轴承位置的充分润滑，延长零件的使用寿命。
