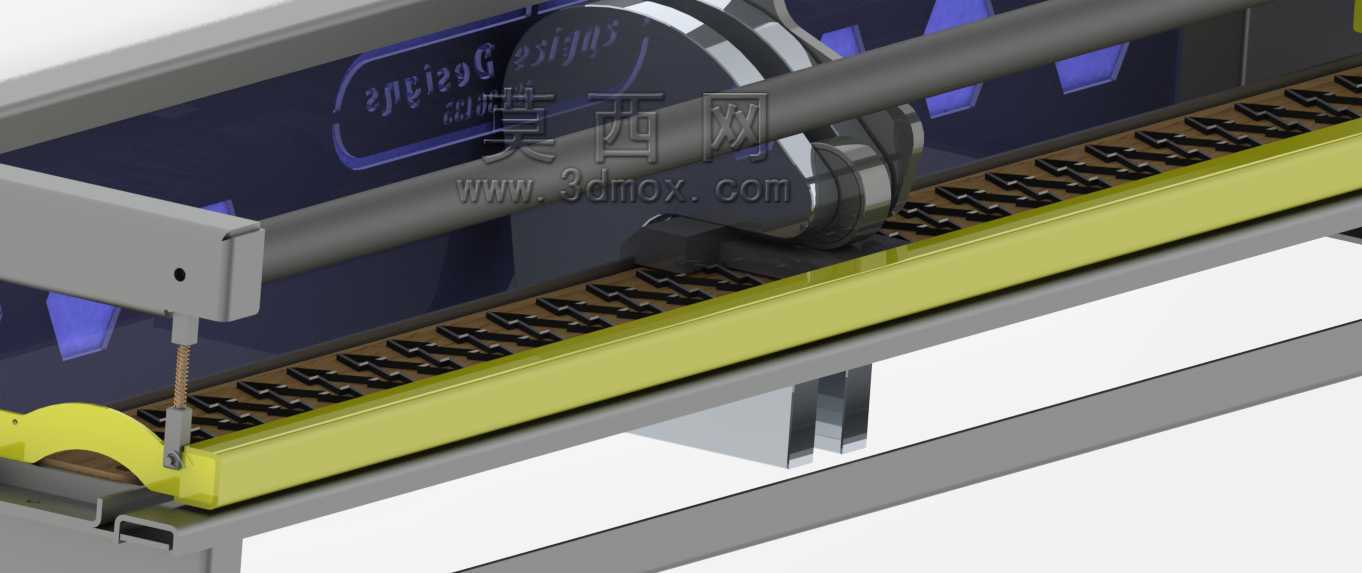

工业皮带定长裁切加工设备结构设计

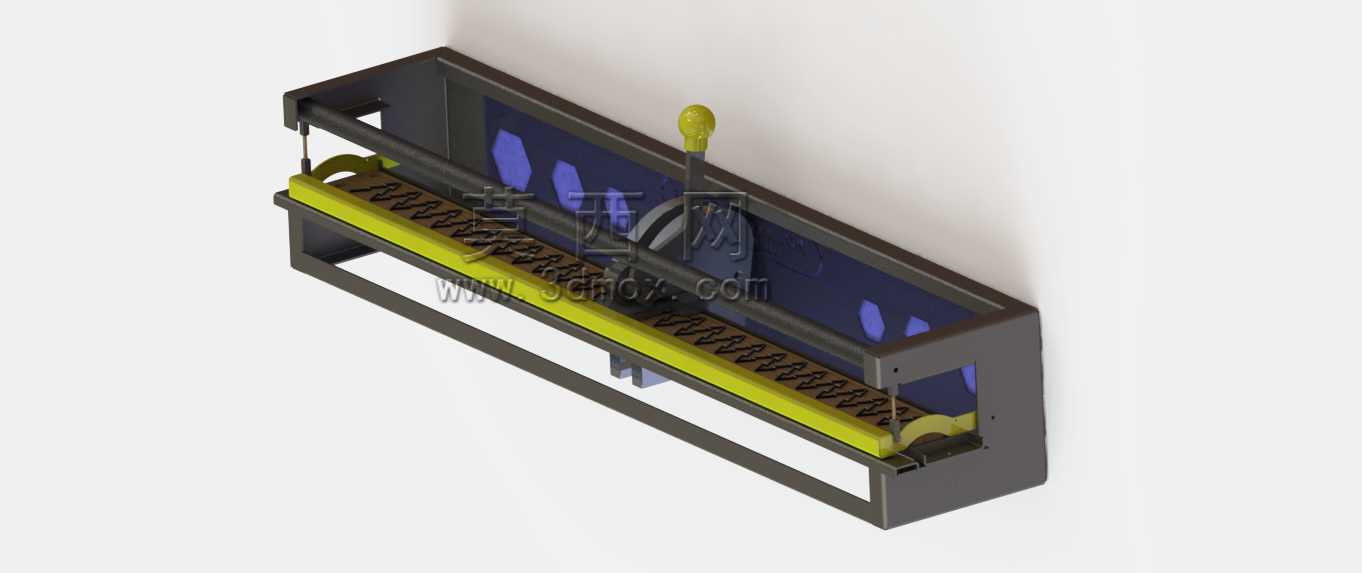

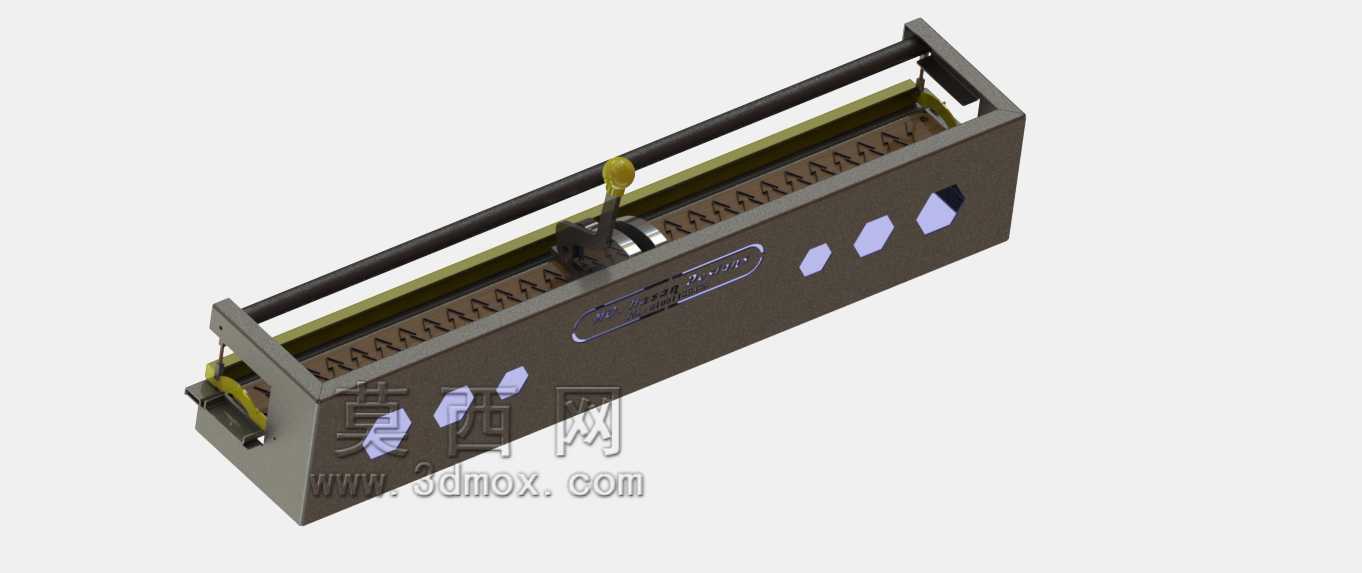

　　这款皮带裁切设备主要面向工业传动皮带、轻型输送皮带的现场定长裁切作业场景，在皮带装配维修、传动系统改造、小型皮带加工门店等场景中，能够替代传统的手工划线裁切、美工刀冲切等粗放作业方式，解决手工裁切端面倾斜、长度误差大、切口毛边严重的常见问题。设备整体采用框架式卧式布局，主体支撑框架采用矩形型钢拼焊后做时效处理，避免长期受力出现框架形变，影响裁切精度与刀片进给的直线度。设备的核心功能分为三个模块，分别是皮带张紧定位模块、定长进给模块、裁切执行模块。张紧定位模块设置在设备进料端与出料端，采用带防滑纹的压辊结构，压辊表面包覆丁腈橡胶层，既可以增大与皮带表面的摩擦力，避免皮带在张紧过程中出现打滑窜动，也能防止硬压辊对皮带表面造成压痕损伤，

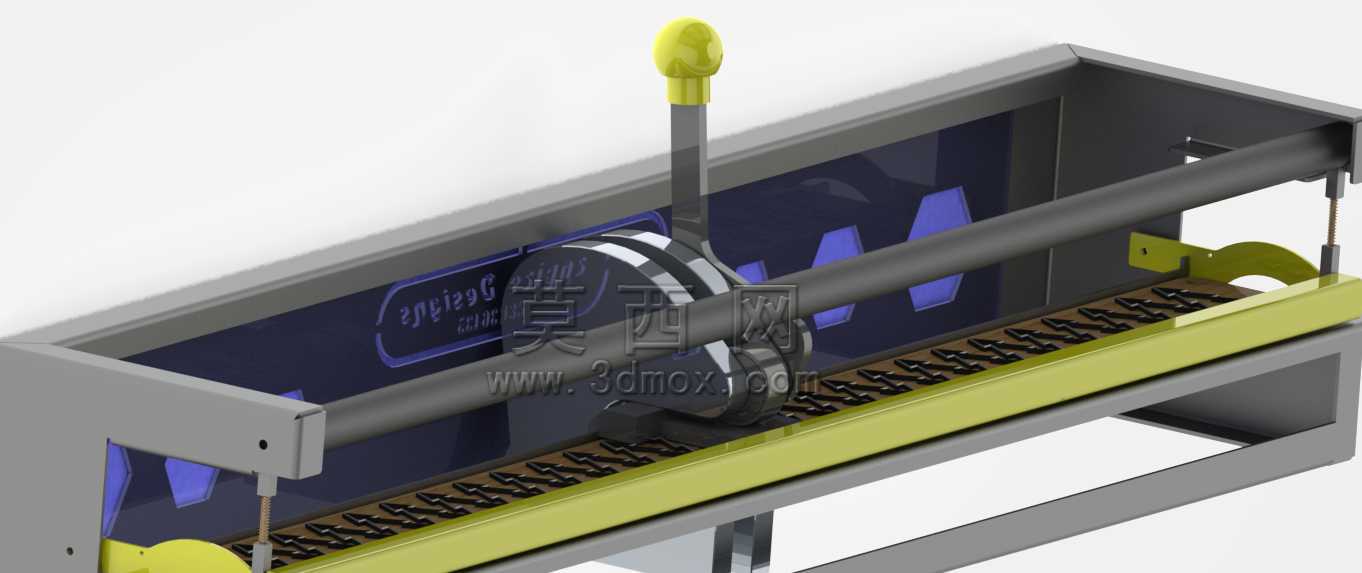

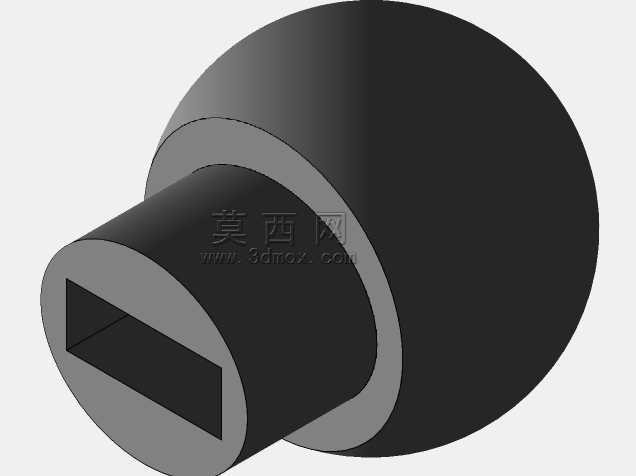

　　压辊的压紧力通过侧边的调节手柄控制，可适配不同厚度、不同材质的皮带，从薄型的聚氨酯同步带到厚度较大的橡胶平皮带都能可靠压紧。定长进给模块采用丝杠传动结构，配合侧面的长度标尺，可根据需求设定裁切长度，进给过程中导轨采用线性滑轨导向，保证进给过程无卡滞、无偏斜，长度控制精度可控制在毫米级，满足绝大多数工业皮带的装配长度公差要求。裁切执行模块采用直动式切刀结构，切刀采用高速钢材质，刃口做斜磨处理，裁切时通过手动操作杆带动切刀沿垂直导轨向下进给，一次性完成皮带的切断作业，相比铡刀式裁切结构，直动式裁切的受力更均匀，切口端面垂直度更好，不会出现皮带分层、切口扯裂的问题。设计过程中充分考虑了设备的操作便捷性与安装边界，

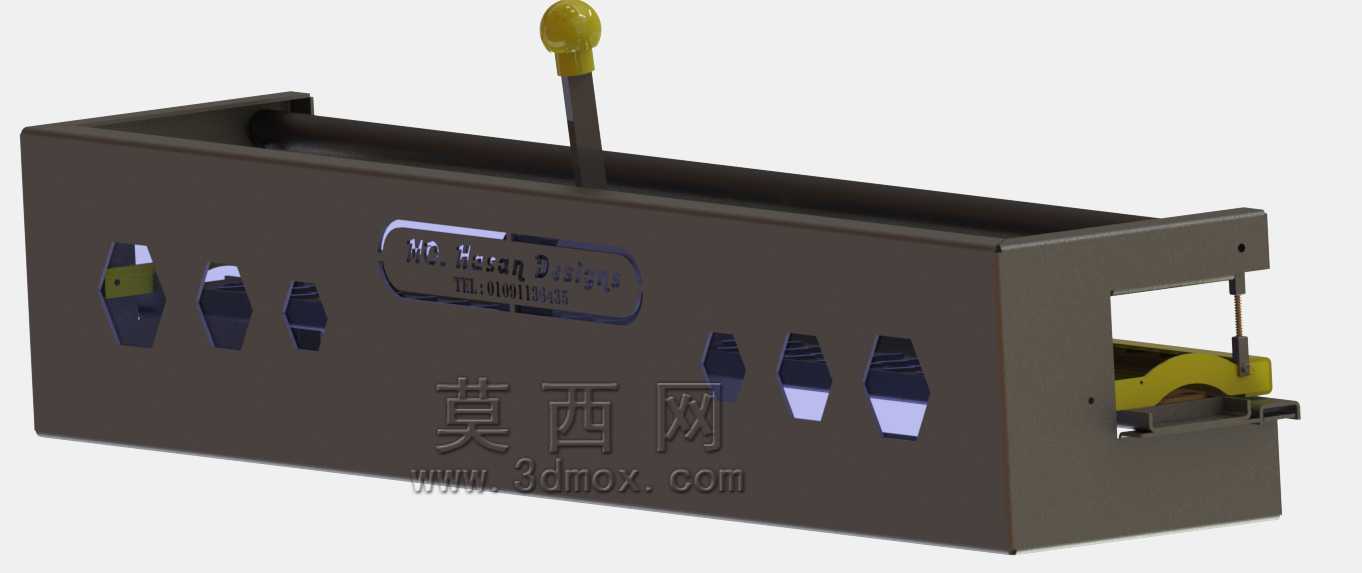

　　设备整体宽度控制在可适配常规工作台安装的尺寸范围内，底部预留了标准的安装孔位，既可以直接放置在工作台面上使用，也可以通过螺栓固定在专用机架上，适配不同的作业场地条件。操作侧的所有手柄、调节旋钮都设置在人体工程学适配的高度范围内，操作人员站立作业时无需过度弯腰或抬手即可完成所有调节与裁切操作，降低长时间作业的疲劳感。设备的内部传动部位都设置了可拆卸的防护盖板，既可以防止裁切过程中产生的皮带碎屑进入传动导轨与丝杠缝隙，造成运动卡滞，也能避免操作人员误触运动部件造成安全隐患，日常维护时只需拆下防护盖板即可完成导轨润滑、碎屑清理等保养作业，无需对设备主体进行大范围拆解。针对不同材质皮带的裁切需求，切刀的安装位置预留了调节余量，

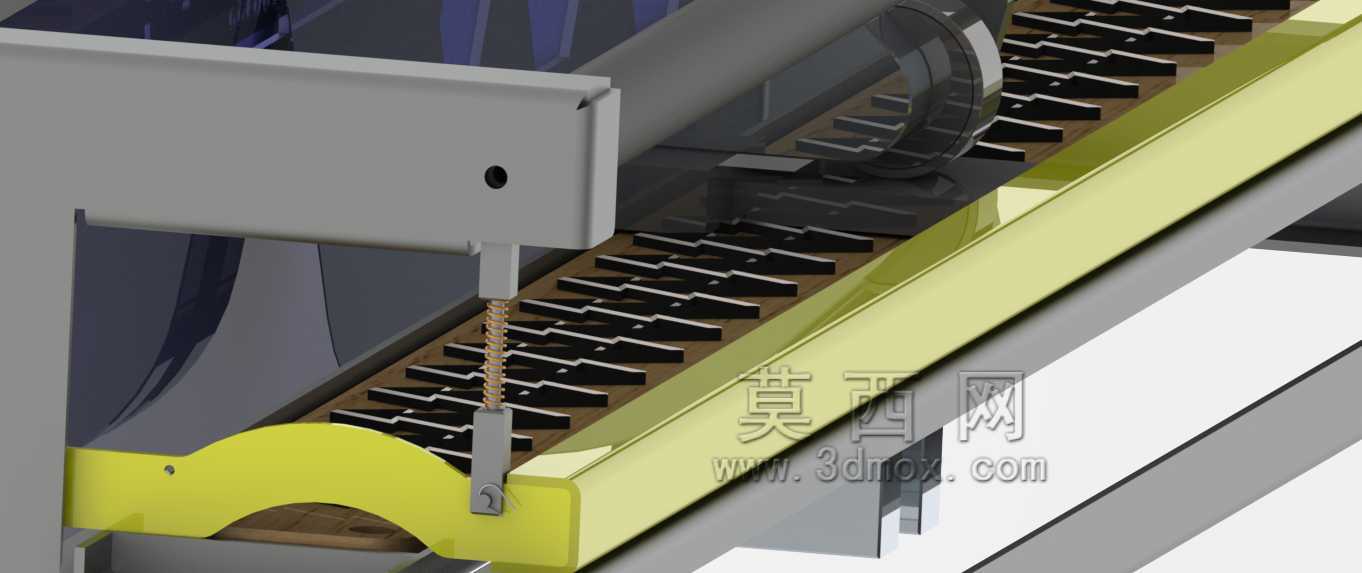

　　可根据皮带的硬度、厚度调整切刀的下止点位置，避免切刀过度进给撞击下方的承托砧板，延长切刀的使用寿命，承托砧板采用硬质尼龙材质，相比金属砧板可以更好的保护切刀刃口，同时裁切时不会产生金属碎屑污染皮带表面。设备的进料端设置了导向挡边，挡边可根据皮带的宽度进行调节，保证皮带进给过程中始终与切刀保持垂直，避免出现裁切斜口的问题，挡边的调节采用锁紧螺栓固定，调整到位后即可锁死，批量裁切同规格皮带时无需重复调整。在实际使用过程中，这类设备相比大型全自动皮带裁切设备，占地面积更小，采购与维护成本更低，操作门槛低，无需复杂的参数设置，普通维修人员经过简单熟悉即可上手操作，非常适合中小批量的皮带加工作业、设备维修现场的应急裁切需求，能够有效提升皮带装配的作业效率，降低因裁切尺寸不合格造成的皮带报废损耗。设备的整体结构没有复杂的电控元件，纯机械结构的设计可靠性更高，在车间多尘、潮湿的恶劣作业环境下也能稳定运行，不会出现电气故障导致的停机问题，日常只需定期对传动丝杠、导轨涂抹润滑脂，检查切刀刃口的磨损情况即可，维护成本极低。
