铜合金半圆弧带孔输送管结构设计

　　在流体输送、散料提升类工业场景中，管道部件的耐磨性能、结构适配性直接决定整套输送系统的运维周期与运行稳定性，这款铜合金材质的半圆弧带孔输送构件，正是针对中低载荷、有耐磨防腐需求的输送工位开发的专用结构件。从实际应用场景来看，这类构件常作为输送管路的端部护罩、或者垂直提升段的侧向导向壳体使用，铜合金本身的自润滑特性，能够在输送粉状、小颗粒状金属或非金属物料时，减少物料与管壁的摩擦阻力，同时避免长期摩擦产生的静电积聚，适配有防爆要求的粉料输送工位，也可用于切削液、润滑冷却液的管路汇流段，铜材质的耐蚀性能够抵御乳化液、低浓度切削液的长期侵蚀，减少管路锈蚀堵塞的概率。

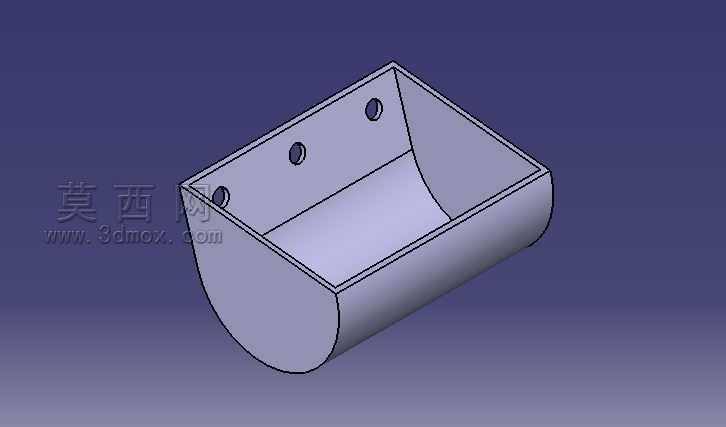

　　从功能特性上看，该构件采用半圆弧拱顶加平直安装边的组合结构，拱顶曲面采用等壁厚设计，能够在相同材料用量下获得更高的结构刚度，承受内部物料流动产生的侧向压力时，曲面结构可以将载荷均匀分散到两侧平直边，避免直角结构常见的应力集中开裂问题。平直安装边上均匀布置的三个通孔，为构件的安装固定提供了精准的定位基准，安装时可通过螺栓穿过通孔，将构件与相邻的管路段、设备机架侧壁直接锁紧，不需要额外设计焊接转接法兰，降低现场安装的施工难度，同时三个孔位沿平直边轴向等距排布，能够保证锁紧力均匀分布，避免长期受振动载荷出现局部螺栓松动、密封失效的问题。

　　在设计思路层面，这款构件的建模过程优先考虑了实际加工的工艺可行性，半圆弧曲面与平直安装边的衔接处采用小半径圆角过渡，既能够消除建模过程中的锐边，也适配铜合金板材折弯、或者铸造成型的工艺要求，避免折弯时出现应力开裂、铸造时出现尖角充型不满的缺陷。内壁曲面保持连续光滑无凸起，能够减少物料输送过程中的滞留死角，避免粉状物料在管壁拐角处堆积板结，长期使用后也不会因为物料堆积出现通径缩小、输送效率下降的问题。铜合金材质的选择，也兼顾了部件的可维修性，当管壁出现局部磨损时，可通过铜焊快速补磨修复，不需要整体更换构件，降低设备运维的备件成本。

　　从安装边界与尺寸适配角度来看，该构件的平直安装边为标准平面基准，安装时只需要保证对接面的平面度公差在0.1mm以内，配合薄密封垫即可实现可靠密封，不需要额外加工复杂的密封槽。半圆弧的曲率半径与对接管路的外半径保持一致，安装后内壁能够与相邻管路段平滑衔接，不会出现台阶错位导致的物料卡滞。三个安装孔的孔位公差按照H7级精度设计，能够与标准螺栓实现间隙配合，现场安装时具备微量调整余量，可抵消相邻部件的累计安装误差，避免强行装配产生的内应力。构件的轴向长度可根据实际输送工位的需求进行同比例缩放建模，拱顶的壁厚可根据输送物料的磨琢性调整，磨琢性强的物料可适当增加壁厚提升耐磨寿命，低载荷的流体输送场景可适当减小壁厚降低材料成本。

　　在实际选型应用中，这类构件不适合高压输送场景，主要适配常压或微正压的输送工况，安装时需要注意三个固定螺栓的锁紧力矩保持一致，避免力矩不均导致平直边变形，破坏与对接面的密封性能。作为提升管段的组成部分时，半圆弧拱顶朝向物料下落的反向布置，能够承接物料下落的冲击，利用曲面将物料的冲击载荷分散到整个构件壁面，减少局部冲击磨损。建模过程中所有曲面均采用连续G1连续过渡，没有碎面、尖角等建模缺陷，可直接导入工程图模块生成加工图纸，也可导入有限元分析软件进行载荷校核，根据实际工况的压力、振动参数优化壁厚与孔位分布，进一步提升构件的使用寿命。
