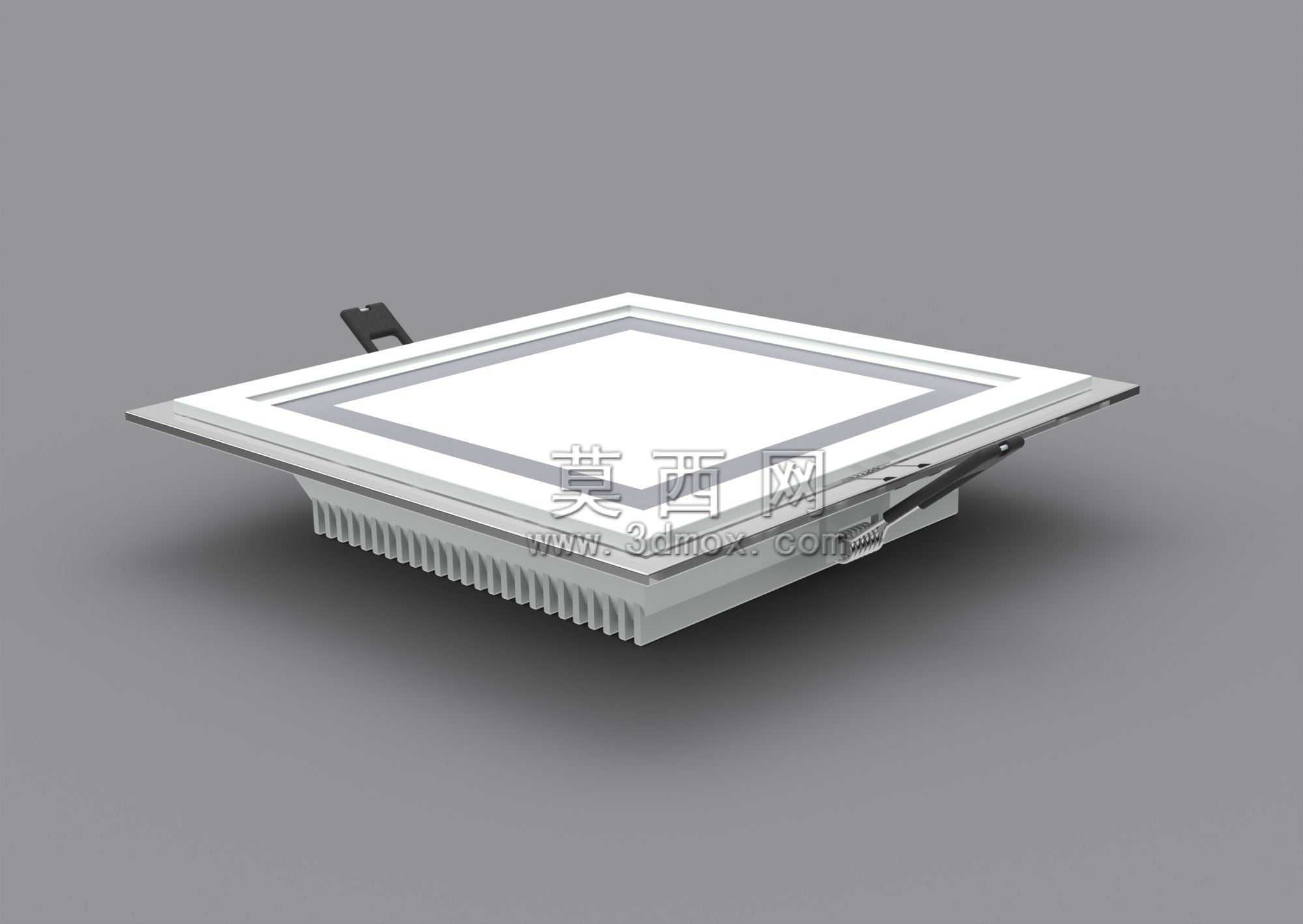

嵌入式方形LED面板灯结构设计

　　这款嵌入式方形LED面板灯，主要适配集成吊顶、石膏板吊顶等室内顶面安装场景，在办公空间、商业卖场、家居厨卫、医院诊室等对光线均匀度有要求的照明场景中应用广泛，区别于传统点光源射灯、格栅灯的眩光问题，该款灯具通过漫射出光结构实现面状匀光输出，能有效降低长时间处于照明环境下的视觉疲劳。

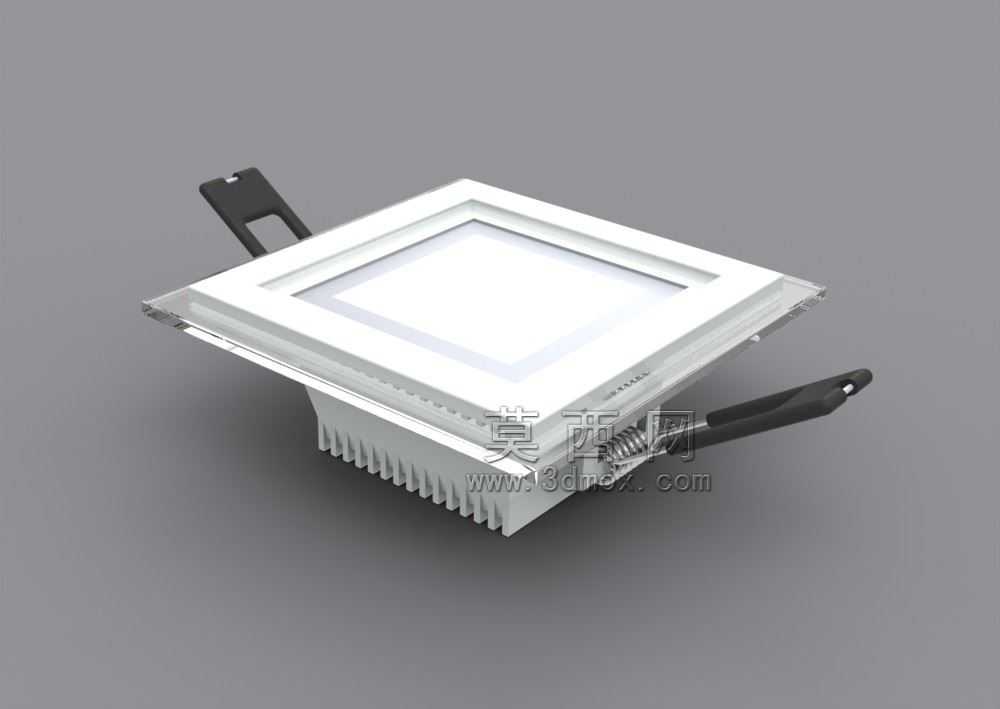

　　从实际安装逻辑来看，灯具采用侧边弹簧卡扣的固定结构，安装时仅需在吊顶板材上开出对应尺寸的方形安装孔，将两侧弹簧卡扣向上掰起后塞入安装孔，卡扣依靠自身弹性张力抵在吊顶板材背面，即可完成快速固定，无需额外加装固定支架，能大幅降低现场安装的工时消耗，同时这种固定结构适配厚度在5-25mm区间的各类吊顶板材，覆盖市面上绝大多数常规吊顶的安装厚度要求。

　　结构设计层面，灯具整体采用分层式布局，最外层为窄边金属面框，表面做哑光白喷塑处理，既可以遮盖安装孔与灯具本体之间的装配缝隙，保证顶面视觉完整性，也能避免金属边框反光造成的二次眩光。面框内侧为环形装饰边，向内衔接扩散板组件，扩散板采用高透光PMMA材质，背部搭配导光板与反光纸结构，将侧置灯珠发出的光线经过多次反射、折射后均匀导出，整灯出光面无明显灯珠暗区，光线柔和度符合室内长时间照明的使用需求。

　　灯具背部为一体化散热壳体，壳体表面排布密集的竖向散热鳍片，LED灯珠工作时产生的热量可以通过铝基基板快速传导到散热壳体上，通过鳍片增大与空气的接触面积实现被动散热，无需额外加装散热风扇，既降低了灯具运行时的噪音，也减少了活动部件带来的故障概率，能有效延长LED光源的使用寿命。背部壳体上预留了驱动电源的安装位与接线端口，接线端采用标准快接端子，现场布线时无需焊接，直接将市电火线、零线对应插入端子即可完成接线，降低电工接线的操作难度。

　　从安装边界尺寸来看，灯具外框边长为常规300mm规格，适配主流集成吊顶的模数要求，安装开孔尺寸控制在280mm左右，嵌入吊顶后的整体突出面仅为面框厚度，约8mm，不会在吊顶下方形成过于突兀的凸起，能保持顶面的平整视觉效果。灯具背部的嵌入深度控制在45mm以内，即使是吊顶内部走线较多、空间局促的安装场景，也不会出现与顶部管线、龙骨干涉的问题，适配性更强。

　　在功能设计上，整灯采用密封式结构设计，扩散板与面框之间通过密封胶条压合，能阻挡厨卫空间的水汽、灰尘进入灯具内部，避免长期使用后积灰造成的出光率下降问题，也能满足潮湿环境下的使用安全要求。灯具的供电驱动采用隔离式设计，具备过流、过压保护功能，输入电压覆盖常规市电波动区间，在电压不稳定的用电场景下也能稳定工作，不会出现频闪、烧毁光源的问题。

　　建模过程中针对各部件的装配公差做了预留，面框与散热壳体之间采用卡扣加螺丝的双重固定结构，既方便生产环节的快速组装，也能保证长期使用后结构不会出现松动异响。弹簧卡扣的安装位做了加厚处理，反复拆装维护时不会出现卡扣断裂、固定失效的问题，日常维护更换驱动或者光源时，仅需将面框向下拉出，掰开弹簧卡扣即可取下整灯，无需破坏吊顶结构，维护便捷性较高。

　　不同于明装灯具需要外露固定件的设计，这款嵌入式灯具的所有固定结构都隐藏在吊顶内部，外露部分仅为平整的出光面与窄边框，视觉上更简洁，能适配现代简约、工业风、极简风等多种室内装修风格，不会因为灯具外观破坏整体空间的设计协调性。出光色温可以根据使用场景调整，办公场景适配正白光提升专注度，家居场景适配暖白光提升温馨感，同一套结构本体仅需更换不同色温的灯珠组件即可满足不同场景的需求，零部件通用率较高，能有效降低生产端的物料管理成本。
